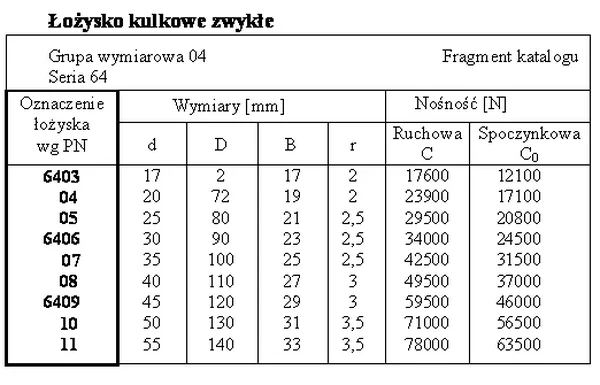

Na podstawie przedstawionego fragmentu katalogu na czop wałka o średnicy φ20 mm należy dobrać łożysko oznaczone wg PN
A. 6407
B. 6404
C. 6406
D. 6405
Pytanie z egzaminu CKE, październik 2013 (arkusz M.20-X-13.10).
Odpowiedź 6404 jest poprawna, ponieważ łożysko to ma wewnętrzną średnicę wynoszącą 20 mm, co idealnie pasuje do średnicy wałka o tym samym wymiarze. Wybierając łożyska, kluczowe jest, aby wewnętrzna średnica łożyska (d) była zgodna z średnicą wałka, aby zapewnić prawidłowe osadzenie i minimalizować ryzyko uszkodzenia. W praktyce, dobór łożysk o niewłaściwych wymiarach może prowadzić do nadmiernego zużycia elementów maszyny, co skutkuje zwiększonymi kosztami utrzymania i przestojami w produkcji. W branży mechanicznej, standard PN (Polska Norma) określa wymagania dotyczące łożysk, a znajomość odpowiednich oznaczeń pozwala na szybkie i efektywne podejmowanie decyzji przy doborze komponentów. Zachęcam do zapoznania się z dodatkowymi materiałami na temat rodzajów łożysk, ich zastosowań oraz kryteriów doboru, co może być niezwykle pomocne w przyszłych projektach inżynieryjnych.
Wybór odpowiedzi, która nie jest numerem 6404, wynika zazwyczaj z nieporozumienia dotyczącego podstawowych zasad doboru łożysk do wałów. W przypadku łożyska 6405, wewnętrzna średnica wynosi 25 mm, co oznacza, że nie będzie ono pasować do wałka o średnicy 20 mm. Zastosowanie łożyska o większej średnicy prowadziłoby do luzów, co z kolei może powodować nieprawidłowe działanie maszyny oraz przyspieszone zużycie. Podobnie, łożyska 6406 i 6407 mają jeszcze większe średnice wewnętrzne, co czyni je nieodpowiednimi do zastosowania w tym kontekście. Typowym błędem jest skupianie się na innych właściwościach łożyska, takich jak jego trwałość czy nośność, a pomijanie kluczowego kryterium, jakim jest wewnętrzna średnica. Warto pamiętać, że dobór łożysk powinien być kompleksowy i uwzględniać nie tylko średnicę, ale także inne parametry, takie jak rodzaj smarowania czy materiał, z którego wykonane jest łożysko. Ignorowanie tych aspektów może prowadzić do kosztownych błędów w projektowaniu i eksploatacji maszyn, dlatego tak istotne jest zrozumienie każdego z wymienionych elementów w kontekście ich zastosowania w praktyce inżynieryjnej.
