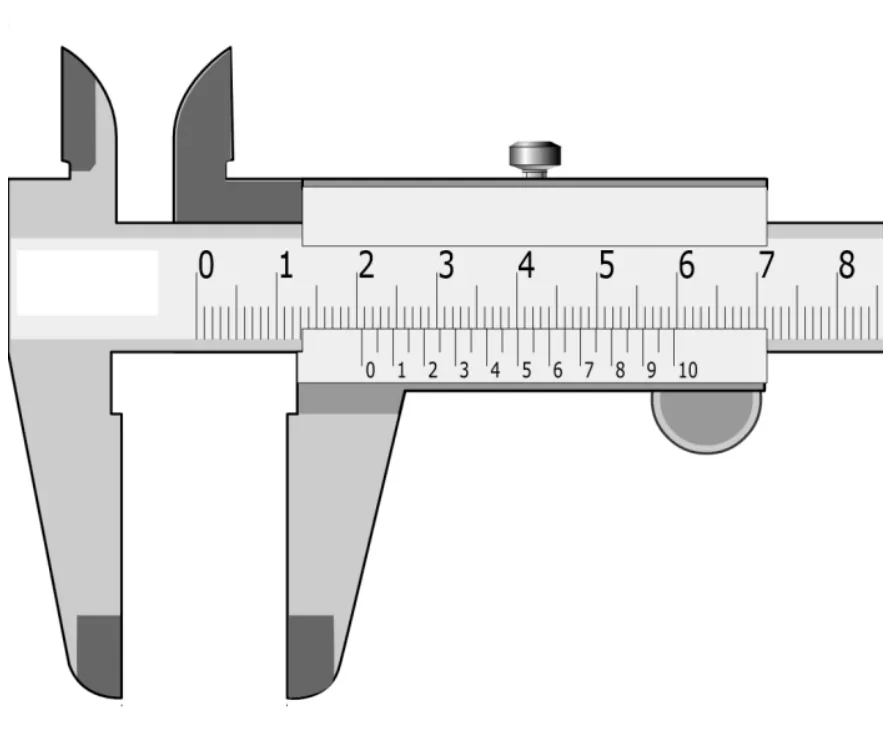

Z jaką dokładnością można wykonać pomiar używając suwmiarki przedstawionej na rysunku?
A. 0,02 mm
B. 0,05 mm
C. 0,10 mm
D. 0,50 mm
Pytanie z egzaminu CKE, styczeń 2024 (arkusz MG.20-SG-24.01).
Pomiar za pomocą suwmiarek z noniuszem, jak ta przedstawiona na rysunku, pozwala na dokładność rzędu 0,05 mm. Taka precyzja wynika z podziałki noniusza, który umożliwia odczytywanie wartości z dokładnością do jednej dwudziestej milimetra. W praktyce oznacza to, że suwmiarka ta jest idealna do zastosowań, gdzie wymagana jest wysoka dokładność, na przykład w mechanice precyzyjnej czy inżynierii. Używając tej suwmiarki, można dokładnie zmierzyć wymiary elementów, co jest kluczowe w procesie produkcji i zapewniania jakości. Standardy dotyczące pomiarów, takie jak ISO 2768, podkreślają znaczenie precyzyjnych narzędzi pomiarowych, co czyni tę suwmiarkę zgodną z najlepszymi praktykami branżowymi. Dzięki takiej dokładności można uniknąć błędów w dalszych etapach produkcji, które mogłyby prowadzić do kosztownych poprawek lub wadliwych produktów. Warto również pamiętać, że regularne kalibracje narzędzi pomiarowych są niezbędne dla utrzymania ich dokładności w dłuższym okresie.
Odpowiedzi 0,02 mm, 0,50 mm i 0,10 mm nie oddają rzeczywistej możliwości pomiarowej suwmiarek, co może prowadzić do istotnych nieporozumień w kontekście precyzyjnego pomiaru. Odpowiedź 0,02 mm sugeruje, że suwmiarka mogłaby mierzyć z dokładnością, która jest typowa dla bardziej zaawansowanych narzędzi, takich jak mikrometry. W rzeczywistości suwmiarka z noniuszem, jak ta przedstawiona, nie osiąga tak wysokiej precyzji ze względu na konstrukcję. Odpowiedź 0,50 mm jest zbyt dużą wartością, co może być efektem braku zrozumienia podziałki narzędzia. W kontekście inżynierii i mechaniki, użycie narzędzi o niższej dokładności może prowadzić do niezgodności wymiarowych w produkcie końcowym, co jest nieakceptowalne w wielu branżach. Z kolei odpowiedź 0,10 mm, choć bardziej realistyczna niż 0,50 mm, nadal nie odnosi się do rzeczywistej możliwości pomiarowej suwmiarek z noniuszem o podziale 1/20 mm. Tego typu błędy wynikają często z nieścisłości w interpretacji specyfikacji technicznych lub niedostatecznej znajomości narzędzi pomiarowych. Warto zaznaczyć, że zrozumienie różnicy w dokładności pomiędzy różnymi narzędziami pomiarowymi jest kluczowe dla zapewnienia precyzyjnych wyników w pracach inżynieryjnych i produkcyjnych.
