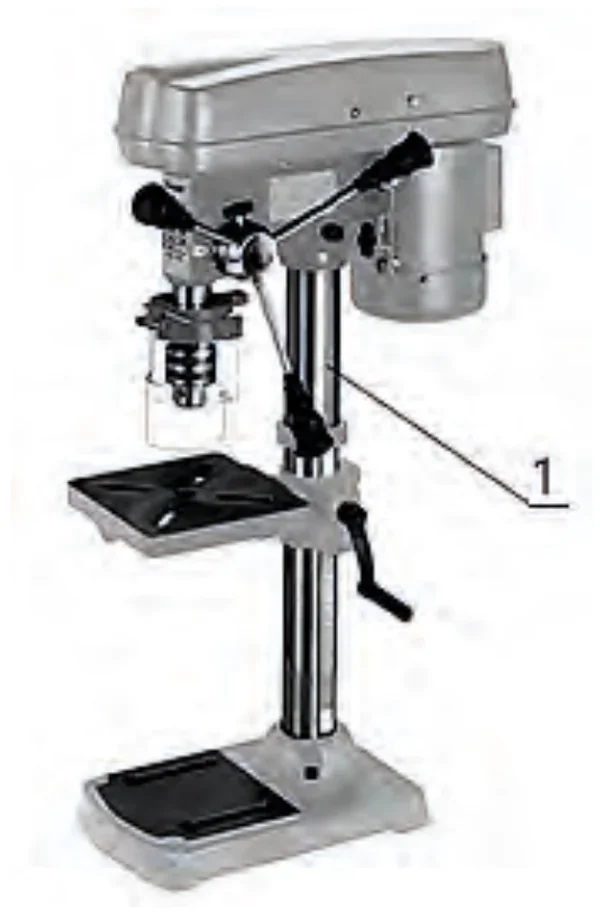

Na przedstawionym rysunku wiertarki cyfrą 1 oznaczono
A. podstawę.
B. ramę.
C. wspornik.
D. kolumnę.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz M.20-X-17.01).
Odpowiedź "kolumna" jest poprawna, ponieważ na przedstawionym rysunku wiertarki cyfrą 1 oznaczono element, który odgrywa kluczową rolę w konstrukcji wiertarki stołowej. Kolumna wiertarki jest elementem pionowym, który łączy podstawę z ramą i wspiera ruchome części, takie jak wrzeciono. Jest niezbędna do zapewnienia stabilności całego urządzenia podczas pracy. W praktyce, kolumna umożliwia precyzyjne prowadzenie narzędzi skrawających, co jest istotne w operacjach wiercenia, frezowania czy gwintowania. Dobrze zaprojektowana kolumna minimalizuje drgania, co skutkuje lepszą jakością obrabianych powierzchni. W branży metalowej kolumny wiertarek są często wykonane z wysokiej jakości stali, co zapewnia trwałość i wytrzymałość na obciążenia. Z tego powodu, znajomość i właściwe identyfikowanie poszczególnych elementów wiertarki, takich jak kolumna, jest kluczowe dla bezpieczeństwa i efektywności pracy w warsztatach mechanicznych.
Wybór odpowiedzi "ramy" prowadzi do nieporozumienia dotyczącego budowy wiertarek. Rama wiertarki, chociaż również istotna, jest konstrukcją, która tworzy szkielet maszyny, ale nie jest tym samym co kolumna. Elementy te pełnią różne funkcje; rama ma za zadanie zapewnianie stabilności i wsparcia dla całego mechanizmu, podczas gdy kolumna steruje ruchem pionowym narzędzi. Zrozumienie tej różnicy jest kluczowe, ponieważ często błędne przypisanie funkcji różnych części wiertarki może prowadzić do niewłaściwego użytkowania maszyny. Odpowiedź "podstawa" jest również myląca. Podstawa wiertarki to element, na którym opiera się cała maszyna i który przytwierdza wiertarkę do blatu roboczego. Z kolei odpowiedź "wspornik" odnosi się do elementów pomocniczych, które mogą być używane do wsparcia narzędzi lub innych komponentów, ale nie odgrywają kluczowej roli w stabilizacji ruchu wiertarki. W kontekście mechaniki precyzyjnej, zrozumienie tych różnic jest niezbędne, aby uniknąć błędnych wniosków i praktyk, które mogą skutkować uszkodzeniem sprzętu lub niską jakością wykonywanych prac. Niezrozumienie zasad konstrukcji wiertarki może prowadzić do nieefektywności i potencjalnych zagrożeń podczas obsługi urządzenia.
