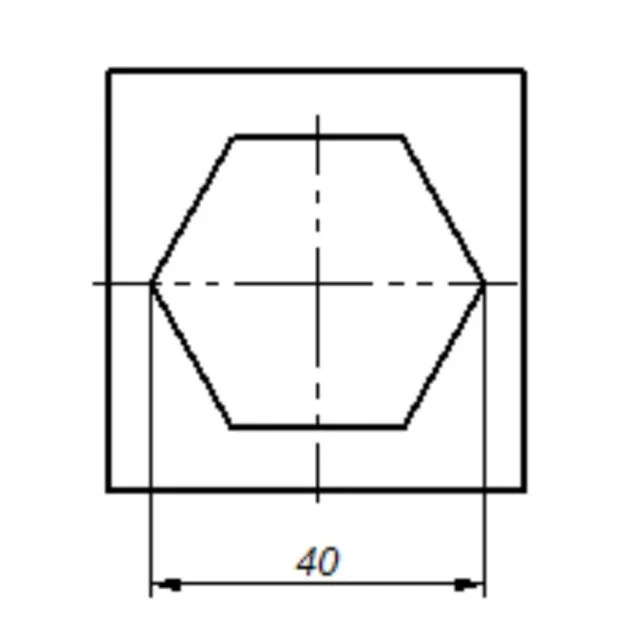

Wskaż technologiczną kolejność czynności trasowania otworu o kształcie sześciokąta przedstawionego na rysunku.
A. Trasowanie osi, punktowanie środka sześciokąta, trasowanie koła o średnicy ϕ40, trasowanie cyrklem wierzchołków sześciokąta, trasowanie boków sześciokąta.
B. Punktowanie środka sześciokąta, trasowanie koła o średnicy ϕ40, trasowanie rysikiem wierzchołków sześciokąta, trasowanie boków sześciokąta.
C. Trasowanie osi, punktowanie wierzchołków sześciokąta, trasowanie boków sześciokąta.
D. Trasowanie osi, punktowanie wierzchołków sześciokąta, trasowanie cyrklem wierzchołków sześciokąta, trasowanie boków sześciokąta.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz M.20-X-19.01).
Poprawna odpowiedź jest zgodna z najlepszymi praktykami w trasowaniu otworów o kształcie sześciokąta. Proces ten zaczyna się od trasowania osi, co jest kluczowe dla precyzyjnego wyznaczenia środka figury, a tym samym zapewnienia symetrii. Następnie, punktowanie środka sześciokąta pozwala na wyznaczenie punktu odniesienia dla dalszych działań. Trasowanie koła o średnicy odpowiadającej przekątnej sześciokąta jest techniką pomocniczą, która ułatwia zidentyfikowanie wierzchołków figury. Po zidentyfikowaniu tych punktów, używając cyrkla trasuje się wierzchołki sześciokąta, a następnie łączy je liniami, co prowadzi do uzyskania właściwego kształtu. Takie podejście jest nie tylko efektywne, ale również zgodne z normami technicznymi, co zapewnia większą dokładność i redukcję błędów w procesie produkcyjnym. Wiedza na temat prawidłowego trasowania jest niezbędna w różnych dziedzinach inżynierii, gdzie precyzyjne formy geometryczne mają kluczowe znaczenie dla funkcjonalności i estetyki projektów.
Wybór niepoprawnej odpowiedzi często wynika z zapomnienia o podstawowych zasadach trasowania. Na przykład, punktowanie wierzchołków sześciokąta przed wyznaczeniem osi nie zapewnia precyzyjnego zlokalizowania środka figury, co jest kluczowym krokiem w procesie trasowania. Bez tego kroku, dalsze działania mogą prowadzić do błędnych wymiarów oraz nieproporcjonalnych kształtów. Trasowanie koła o średnicy 40 mm przed wskazaniem wierzchołków również wprowadza zamieszanie, ponieważ nie odpowiada to wymogom dotyczącym sześciokąta. W przypadku trasowania otworów o skomplikowanych kształtach, jak sześciokąt, istotne jest, aby zrozumieć, że każdy krok musi być logicznie powiązany z kolejnym. Używanie cyrkla oraz trasowanie boków w niewłaściwej kolejności może prowadzić do niespójności w kształcie oraz do problemów z dokładnością finalnych wymiarów. W praktyce, brak zrozumienia kolejności czynności może skutkować zmarnowaniem materiałów oraz wydłużeniem czasu produkcji, co jest sprzeczne z zasadami efektywności w przemyśle. Dlatego tak ważne jest przestrzeganie ustalonych procedur oraz dogłębne zrozumienie zasad geometrów w kontekście technologicznym.
