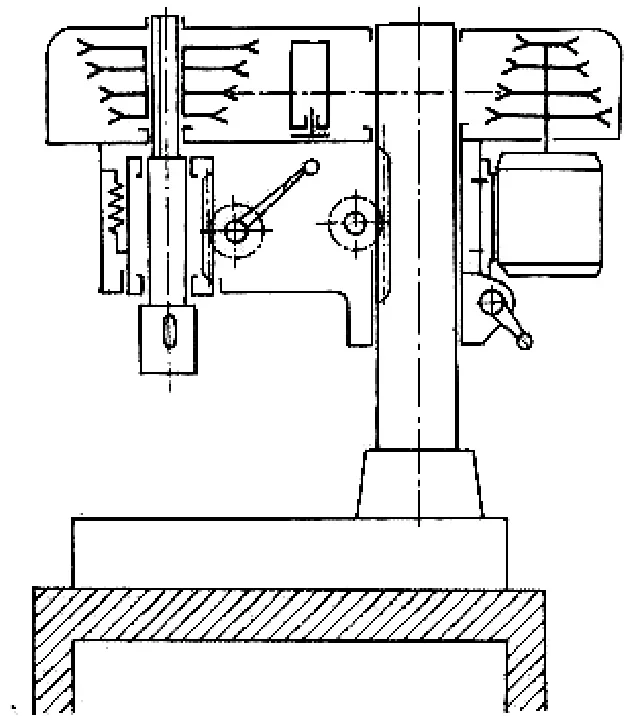

Napęd z silnika wiertarki na wrzeciono, zgodnie z przedstawionym rysunkiem, przenoszony jest za pomocą przekładni
A. pasowej klinowej.
B. zębatej skośnej.
C. zębatej prostej.
D. ślimakowej prostej.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz M.20-X-15.01).
Odpowiedź "pasowej klinowej" jest poprawna, ponieważ napęd wiertarki przenoszony jest za pomocą systemu pasków i kół pasowych, co jest klasycznym rozwiązaniem w mechanice. Przekładnie pasowe klinowe są powszechnie stosowane w maszynach i urządzeniach, gdzie ważne jest zapewnienie stabilności i efektywności przenoszenia mocy. Tego typu rozwiązanie charakteryzuje się wysoką sprawnością oraz możliwością przenoszenia dużych obciążeń. W praktyce, zastosowanie przekładni pasowej klinowej pozwala na łatwą regulację prędkości obrotowej oraz momentu obrotowego, co jest istotne w kontekście dostosowywania parametrów pracy wiertarki do różnych materiałów. Warto również zwrócić uwagę na to, że takie przekładnie są mniej podatne na ścieranie w porównaniu do innych typów, co przekłada się na dłuższą żywotność komponentów. W związku z tym, znajomość budowy i zasady działania przekładni pasowych klinowych jest kluczowa dla każdego inżyniera mechanika oraz technika zajmującego się produkcją lub naprawą narzędzi i maszyn.
Odpowiedzi, które wskazują na inne typy przekładni, takie jak ślimakowa, zębatą skośną czy zębatą prostą, nie są poprawne, ponieważ nie odpowiadają one zasadom działania, które charakteryzują mechanizmy przenoszenia napędu w wiertarkach. Przekładnia ślimakowa, mimo że jest stosunkowo powszechna w różnych zastosowaniach, jest zazwyczaj używana do przekształcania ruchu obrotowego w ruch liniowy, a nie do efektywnego przenoszenia mocy na duże odległości, jak ma to miejsce w przypadku wiertarek. Odpowiedzi związane z przekładniami zębatymi, zarówno skośnymi, jak i prostymi, również są błędne; zębate przekładnie, choć skuteczne w wielu zastosowaniach, wymagają precyzyjnego dopasowania i mogą wprowadzać znaczne obciążenia dynamiczne, co w przypadku wiertarki mogłoby prowadzić do szybszego zużycia i awarii. Przekładnie pasowe klinowe, stosowane w wiertarkach, pozwalają na łatwe dostosowanie prędkości obrotowej i momentu obrotowego, co jest kluczowe dla optymalizacji procesu wiercenia w różnych materiałach. Aby uniknąć błędnych wniosków, warto zaznaczyć, że podstawowe zrozumienie mechaniki ruchu i zasad działania przekładni jest niezbędne w pracy z urządzeniami, gdzie efektywność przenoszenia mocy jest kluczowa. Zastosowanie niewłaściwego rozwiązania może prowadzić do ograniczenia wydajności oraz zwiększenia kosztów eksploatacji sprzętu.
