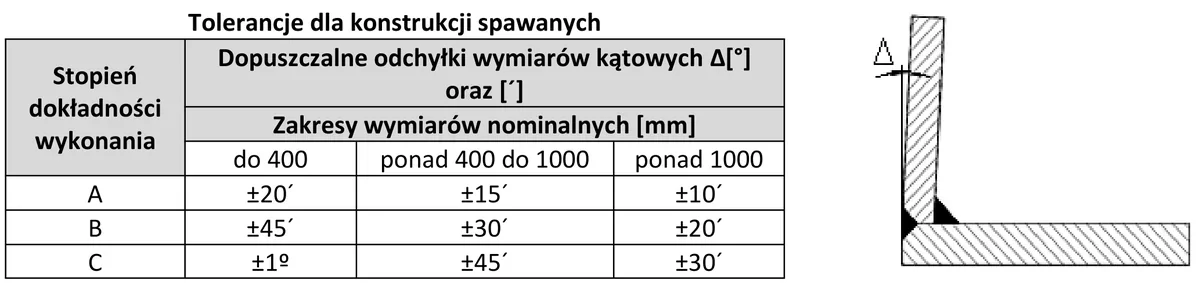

Na podstawie danych w tabeli dopuszczalna odchyłka wymiaru kątowego dla konstrukcji spawanych z dokładnością wykonania B i w zakresie wymiarów nominalnych powyżej 1 000 mm wynosi
A. ±20´
B. ±30´
C. ±10´
D. ±45´
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.20-X-18.01).
Odpowiedź ±20´ jest poprawna, ponieważ zgodnie z tabelą "Tolerancje dla konstrukcji spawanych", dla konstrukcji wykonanych z dokładnością B w zakresie wymiarów nominalnych powyżej 1000 mm, dopuszczalna odchyłka kątowa wynosi właśnie ±20'. Praktyczne zastosowanie tej wiedzy jest kluczowe w procesie projektowania i wykonawstwa konstrukcji spawanych, gdzie precyzyjne wymiary mają bezpośredni wpływ na właściwości mechaniczne i trwałość konstrukcji. Niewłaściwe wymiary mogą prowadzić do poważnych problemów, takich jak błędy w pasowaniu elementów, co może skutkować obniżeniem nośności całej konstrukcji. W branży budowlanej oraz inżynieryjnej, stosowanie odpowiednich tolerancji jest standardem, który zapewnia nie tylko bezpieczeństwo, ale również efektywność procesów produkcyjnych. W związku z tym, znajomość tych norm jest istotna dla wszystkich inżynierów i technologów, którzy pracują w obszarze spawalnictwa oraz produkcji konstrukcji metalowych.
Wybór odchyłki ±10´, ±45´ lub ±30´ wynika z nieporozumienia dotyczącego standardowych tolerancji w zakresie konstrukcji spawanych. Odchyłka ±10´ jest zbyt mała dla określonego zakresu wymiarów, co może sugerować, że odpowiada bardziej precyzyjnym operacjom, jak np. w mechanice precyzyjnej, gdzie dopuszczalne odchyłki są znacznie mniejsze. Natomiast odchyłki ±30´ i ±45´ są zbyt dużymi wartościami, które mogą prowadzić do poważnych problemów strukturalnych, takich jak zaburzenie geometrii konstrukcji. W przypadku konstrukcji spawanych, każda większa tolerancja, niż określona w normach i tabelach, może prowadzić do obniżenia jakości spoiny oraz zmniejszenia stabilności całej konstrukcji. Kluczowe jest zrozumienie, że tolerancje są ściśle powiązane z zastosowaniem danego elementu w konstrukcji oraz z wymaganiami projektowymi. Ignorowanie tych zasad może skutkować nie tylko wadami konstrukcyjnymi, ale również zwiększeniem kosztów związanych z poprawkami, co w efekcie wpływa na rentowność projektu. Warto więc zwrócić uwagę na szczegółowe normy oraz tabele tolerancji, które są oparte na analizach i badaniach dotyczących wytrzymałości materiałów i technologii spawania.
