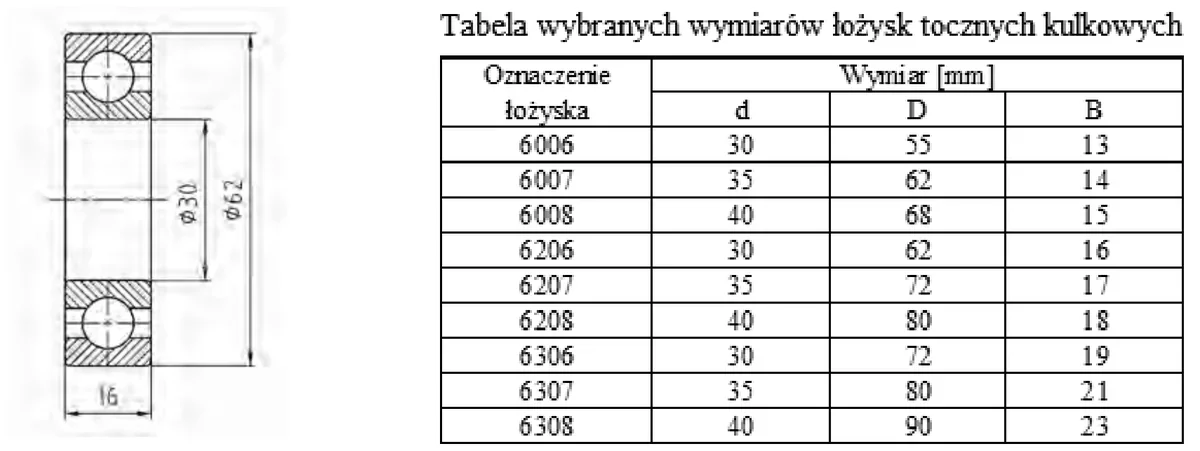

Na podstawie danych zamieszczonych w tabeli wskaż oznaczenie łożyska pokazanego na rysunku.
A. 6008
B. 6007
C. 6206
D. 6307
Pytanie z egzaminu CKE, październik 2016 (arkusz M.20-X-16.08).
Odpowiedź 6206 jest prawidłowa, ponieważ oznaczenie to odpowiada wymiarom łożyska, które są kluczowe w doborze odpowiednich komponentów w systemach maszynowych. W tabeli wymiarów zauważamy, że łożysko 6206 ma średnicę wewnętrzną 30 mm oraz średnicę zewnętrzną 62 mm, co idealnie pasuje do danych przedstawionych na rysunku. W praktyce, dobór odpowiedniego łożyska jest niezwykle istotny, gdyż wpływa na wydajność i trwałość maszyn. Przykładem może być zastosowanie łożysk w silnikach elektrycznych, gdzie odpowiednio dobrane łożyska minimalizują tarcie i zużycie energii. Ponadto, znajomość oznaczeń łożysk jest zgodna z normami ISO, co pozwala na łatwiejszą wymianę i serwisowanie komponentów w różnych urządzeniach. Zastosowanie standardowych oznaczeń umożliwia również producentom szybkie identyfikowanie i dostosowywanie elementów do specyfikacji technicznych.
Wybór jednej z pozostałych odpowiedzi, takich jak 6307, 6008 czy 6007, może wynikać z nieporozumienia dotyczącego wymiarów łożysk oraz ich zastosowań. Każde z tych oznaczeń ma swoje specyficzne wymiary, które różnią się od tych wymaganych w konkretnej aplikacji. Na przykład, łożysko 6307 ma średnicę wewnętrzną 35 mm, co jest zbyt dużą wartością w porównaniu do wymagań rysunku. Wybór 6008, które ma średnicę zewnętrzną 68 mm, również nie spełnia kryteriów, ponieważ jest to znacznie większy rozmiar niż 62 mm. Z kolei 6007, z średnicą wewnętrzną 35 mm, znów nie pasuje do wymagań. Kluczowym błędem, który prowadzi do takich decyzji, jest brak analizy wymiarów i ich dopasowania. Należy pamiętać, że nie wszystkie łożyska o podobnych oznaczeniach są wymienne, a ich fizyczne wymiary muszą być dokładnie dobierane do konstrukcji mechanicznych. W branży inżynieryjnej, niedopasowanie łożyska może prowadzić do awarii maszyn, co w konsekwencji wpływa na bezpieczeństwo i wydajność produkcji. Dlatego istotne jest, aby każdy inżynier czy technik potrafił nie tylko zidentyfikować łożysko, ale również umiał je właściwie dobrać do specyficznych warunków pracy.
