MEC.06Pytanie 1
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Na rysunku przedstawiono połączenie
A. wpustowe.
B. klinowe wzdłużne.
C. kołkowe poprzeczne.
D. wielowypustowe.
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
MEC.06Pytanie 2
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości Rysunek techniczny i dokumentacja
Do sprawdzenia wszystkich wymiarów przedmiotu zgodnie z rysunkiem należy zastosować:
A. przymiar liniowy, promieniomierz, kątomierz.
B. promieniomierz, wzornik gwintów, wzornik kątów, wałki pomiarowe, mikrometr.
C. suwmiarkę uniwersalną, promieniomierz, kątomierz, wzornik gwintów.
D. promieniomierz, wzornik gwintów, wzornik kątów, wałki pomiarowe.
MEC.06Pytanie 3
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Bezpieczeństwo i eksploatacja
Wyłącznik bezpieczeństwa pozwalający w razie zagrożenia lub awarii zatrzymać obroty wrzeciona obrabiarki przedstawia zdjęcie oznaczone literą
C.
D.
B.
A.
MEC.06Pytanie 4
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Pomiary i kontrola jakości
Do defektów odlewniczych nie zaliczają się
A. wtrącenia żużlowe
B. pęcherzyki gazowe
C. segregacja składników stopowych
D. problemy ze spawaniem odlewów żeliwnych
MEC.06Pytanie 5
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości
Który rodzaj obróbki wykańczającej kół zębatych przedstawiono na rysunku?
A. Gładzenie.
B. Dogładzanie.
C. Szlifowanie.
D. Wiórkowanie.
MEC.06Pytanie 6
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Przymiar kreskowy służy do pomiaru
A. chropowatości
B. osiowości
C. długości
D. poziomu
MEC.06Pytanie 7
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Zbudowanie którego rodzaju połączenia nie wymaga użycia dodatkowego komponentu niezbędnego do jego utworzenia?
A. Wpustowego
B. Wielowypustowego
C. Sworzniowego
D. Kołkowego
MEC.06Pytanie 8
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości
W procesie obróbki powierzchni matrycy wykonuje się operację
A. rozwiercania
B. frezowania
C. polerowania
D. skrobania
MEC.06Pytanie 9
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż
Przedstawiony na zdjęciu mechanizm to przekładnia
A. zębata prostopadła.
B. ślimakowa.
C. planetarna.
D. zębata kątowa.
MEC.06Pytanie 10
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów
Jaki materiał cechuje się wysoką spawalnością?
A. Żeliwo modyfikowane
B. Stal niskowęglowa
C. Staliwo wysokowęglowe
D. Duraluminium
MEC.06Pytanie 11
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Tuszowanie obrabianej powierzchni stanowi nieodłączny element procesu
A. trasowania
B. wiercenia
C. piłowania
D. skrobania
MEC.06Pytanie 12
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Wewnętrzny wymiar ϕ6-0,03 można ustalić, stosując
A. szczękowy mikrometr wewnętrzny.
B. mikrometryczny głębokościomierz.
C. stałą mikrometryczną średnicówkę.
D. uniwersalną suwmiarkę.
MEC.06Pytanie 13
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów
Cynkowanie ogniowe jest metodą ochrony przed korozją powierzchni i polega na
A. aplikacji powłoki metalowej
B. tworzeniu powłoki metalowej
C. tworzeniu powłoki niemetalowej
D. aplikacji powłoki niemetalowej
MEC.06Pytanie 14
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości Połączenia i łączenie materiałów
W jaki sposób dokonuje się oceny skoku gwintu?
A. przy pomocy sprawdzianu pierścieniowego
B. za pomocą sprawdzianu grzebieniowego
C. przy użyciu suwmiarki modułowej
D. używając mikrometru talerzykowego
MEC.06Pytanie 15
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Jakie narzędzie stosuje się jako ostatnie do wykonania otworu ϕ30H7?
A. gwintownik
B. pogłębiacz
C. wiertło
D. rozwiertak
MEC.06Pytanie 16
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja
Na rysunku zwymiarowano końcówkę pręta o kształcie
A. kwadratowym.
B. sześciokątnym.
C. okrągłym.
D. trójkątnym.
MEC.06Pytanie 17
Montaż i obsługa prostych ele…
Kategorie: Obróbka i montaż Połączenia i łączenie materiałów Rysunek techniczny i dokumentacja
Podczas montażu pokrywy śrubami rozmieszczonymi na obwodzie jak na rysunku, kolejność dociągania śrub jest następująca:
A. 1,3,5,7,2,4,6,8
B. 1,2,5,6,8,1,4,7
C. 1,2,3,4,5,6,7,8
D. 1,5,3,7,4,8,2,6
MEC.06Pytanie 18
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Jakie urządzenie najlepiej sprawdzi się do cięcia prętów stalowych O8 mm w procesie produkcji jednostkowej?
A. przecinarka tarczowa
B. piła ramowa
C. nożyce gilotynowe
D. nożyce krążkowe
MEC.06Pytanie 19
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Naprawę uszkodzonego ostrza narzędzia skrawającego, przedstawionego na rysunku, wykonuje się w procesie
A. kołkowania.
B. lutospawania.
C. nitowania.
D. zgrzewania.
MEC.06Pytanie 20
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

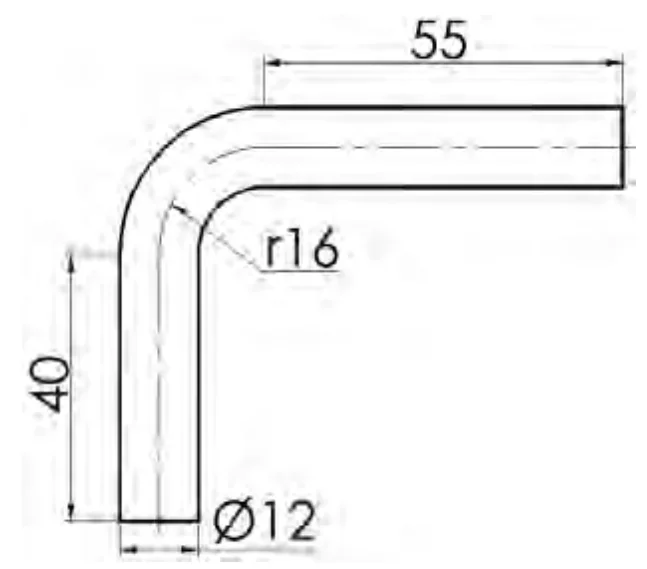

Rysunek przedstawia gotowy element wykonany z pręta okrągłego o średnicy 12 mm. Oblicz długość początkową pręta przed gięciem. Do obliczeń przyjmij wartość π = 3.
Wzór na obwód koła: L=2πr
A. 104 mm
B. 110 mm
C. 119 mm
D. 155 mm
MEC.06Pytanie 21
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów
Narzynka to przyrząd wykorzystujący do tworzenia
A. gwintów wewnętrznych
B. rowków obwodowych
C. zębatek prostych
D. gwintów zewnętrznych
MEC.06Pytanie 22
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Pomiary i kontrola jakości Połączenia i łączenie materiałów

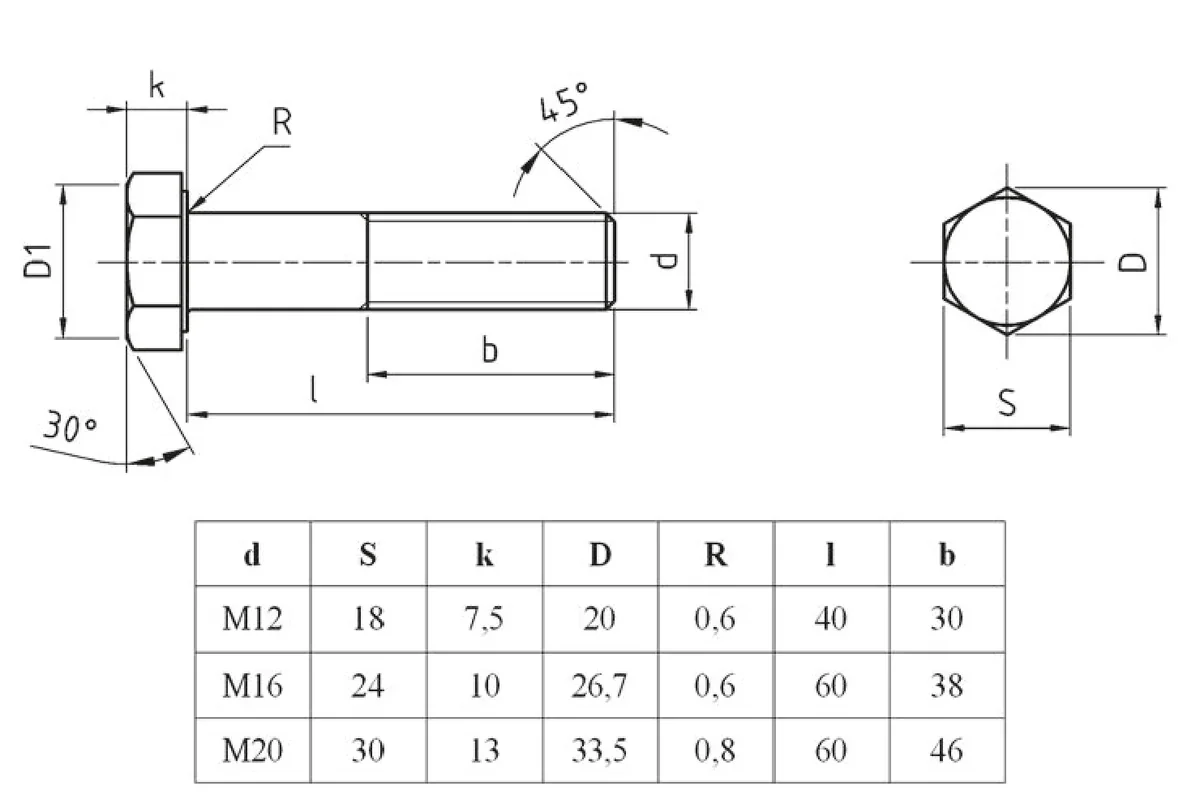

Na podstawie danych zamieszczonych w tabeli określ długość gwintu dla śruby M20.
A. 60 mm
B. 30 mm
C. 46 mm
D. 20 mm
MEC.06Pytanie 23
Montaż i obsługa prostych ele…
Kategorie: Pomiary i kontrola jakości Rysunek techniczny i dokumentacja
Na rysunku oznaczono
A. tolerancję pochylenia powierzchni 1.
B. odchyłkę równoległości powierzchni 1 względem 2.
C. tolerancję odległości pomiędzy powierzchniami 1 i 2.
D. odchyłkę płaskości powierzchni 2 względem 1.
MEC.06Pytanie 24
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż
Która z metod nie jest używana do tworzenia powłok antykorozyjnych na metalach?
A. Elektrolityczna (galwaniczna)
B. Zanurzeniowa (ogniowa)
C. Wytwarzanie tlenków
D. Platerowanie
MEC.06Pytanie 25
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Aby toczyć długie wałki, należy użyć
A. kiełka stałego, zabieraka, kiełka obrotowego oraz podtrzymki
B. podzielnicy, dwóch kłów stałych i zabieraka
C. uchwytu trój szczękowego, kiełka obrotowego oraz podzielnicy
D. imadła maszynowego, kiełka stałego i obrotowego
MEC.06Pytanie 26
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Bezpieczeństwo i eksploatacja
Które z poniższych zaleceń nie odnosi się do bezpiecznego użytkowania narzędzi ręcznych oraz elektronarzędzi?
A. Przed rozpoczęciem pracy na tokarce zawsze uzupełnij chłodziwo w zbiorniku
B. Przed użyciem jakiegokolwiek narzędzia, sprawdź je pod kątem ewentualnych uszkodzeń
C. Upewnij się, że narzędzia są ostre oraz czyste
D. Skontroluj tarcze i ostrza w celu wykrycia pęknięć
MEC.06Pytanie 27
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Jakie wartości kąta rowka spoiny są dopuszczalne przy spawaniu elementów stalowych o grubości 10 mm metodą MAG?
A. 50° - 60°
B. 20° - 30°
C. 30° - 45°
D. 40° - 60°
MEC.06Pytanie 28
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
W celu załamania krawędzi otworu pokazanego na zdjęciu, stosuje się
A. gwintowanie.
B. powiercanie.
C. rozwiercanie.
D. pogłębianie.
MEC.06Pytanie 29
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów
Komplet narzędzi skrawających przedstawiony na zdjęciu służy do wykonywania
A. gwintów zewnętrznych.
B. pogłębień pod łby wkrętów.
C. gwintów wewnętrznych.
D. otworów tolerowanych.
MEC.06Pytanie 30
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Na zdjęciu przedstawiono klucz
A. nasadowy.
B. imbusowy.
C. oczkowy.
D. nastawny.
MEC.06Pytanie 31
Montaż i obsługa prostych ele…
Kategorie: Obróbka i montaż Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

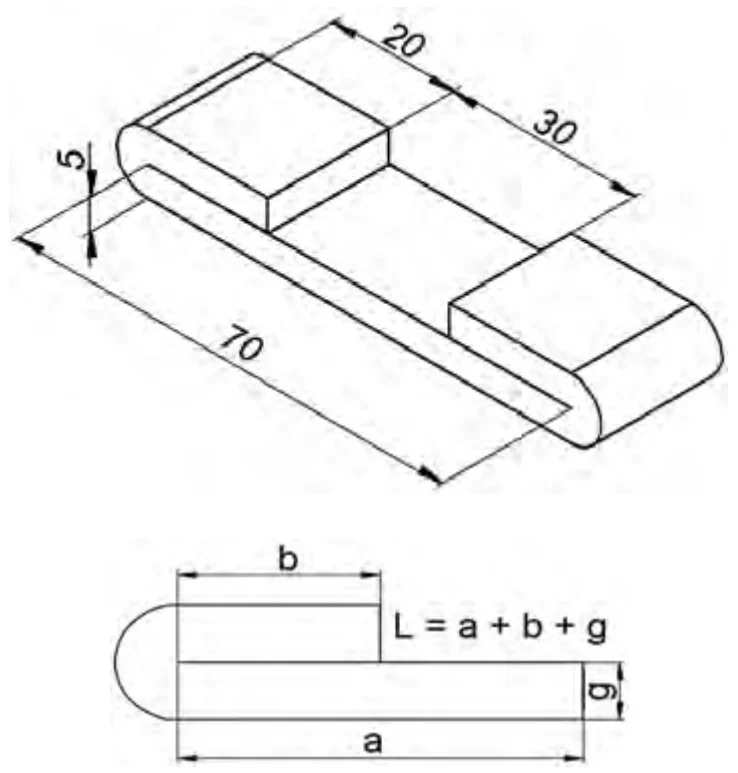

Płaskownik wygięto jak na rysunku. Ile wynosi jego długość w rozwinięciu?
Do rozwiązania wykorzystaj podaną zależność.
A. 110 mm
B. 120 mm
C. 130 mm
D. 140 mm
MEC.06Pytanie 32
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości

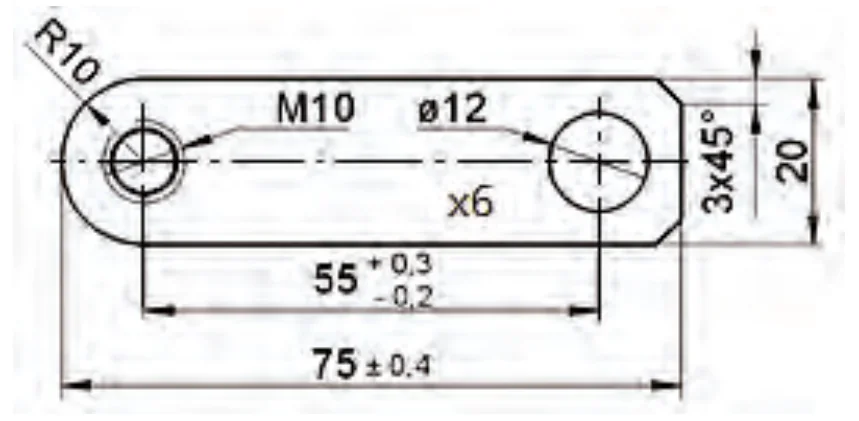

Aby wykonać otwór w przedmiocie przedstawionym na rysunku zgodnie z wymaganą tolerancją, należy użyć wiertła oraz
A. gwintownika.
B. nawiertaka.
C. rozwiertaka.
D. pogłębiacza.
MEC.06Pytanie 33
Montaż i obsługa prostych ele…
Kategorie: Obróbka i montaż Bezpieczeństwo i eksploatacja
Czas, w którym maszyna lub urządzenie utrzymuje swoje właściwości użytkowe, określamy jako
A. trwałość
B. okres użytkowania
C. niezawodność
D. czas eksploatacji
MEC.06Pytanie 34
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Rysunek techniczny i dokumentacja
Na rysunku przedstawiono fragment tokarki TUD 40. Imak narzędziowy oznaczono literą
A.
D.
B.
C.
MEC.06Pytanie 35
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Nałożenie powłoki materiału o innych lub tych samych właściwościach niż materiał elementu do regeneracji oraz naprawy to
A. napawanie
B. oksydowanie
C. polerowanie
D. natryskiwanie
MEC.06Pytanie 36
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja
Koło zębate tworzy się na podstawie rysunku
A. złożeniowego
B. wykonawczego
C. montażowego
D. zabiegowego
MEC.06Pytanie 37
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości
Dobierz średnicę wiertła do wykonania otworu o średnicy d = 11 mm w klasie IT6÷IT10. Wykorzystaj informacje zamieszczone w tabeli.
| Średnice narzędzi do wykonywania dokładnych otworów w klasie IT6÷IT10 | |||
|---|---|---|---|
| Średnica otworu d [mm] | Wiercenie | Rozwiercanie | |
| Średnica wiertła [mm] | Średnica rozwiertaka zdzieraka [mm] | Średnica rozwiertaka wykańczaka [mm] | |
| 6 | 5,8 | - | 6 |
| 7 | 6,8 | - | 7 |
| 8 | 7 | 7,8 | 8 |
| 9 | 8 | 8,8 | 9 |
| 10 | 9 | 9,8 | 10 |
| 11 | 10 | 10,8 | 11 |
| 12 | 11 | 11,8 | 12 |
A. Ø11
B. Ø10
C. Ø9
D. Ø10,8
MEC.06Pytanie 38
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
W celu weryfikacji poprawności wykonania otworu tolerowanego, wykorzystuje się narzędzia pomiarowe
A. tłoczkowe
B. szczękowe
C. pierścieniowe
D. grzebieniowe
MEC.06Pytanie 39
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Koła zębate przesuwne montuje się na wałku
A. wielowypustowym
B. z gwintem trapezowym
C. z rowkiem wpustowym
D. mimośrodowym
MEC.06Pytanie 40
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Do wykonywania haka, pokazanego na rysunku, należy użyć narzędzia w postaci
A. noża.
B. oprawki.
C. matrycy.
D. formy.
