MEC.06Pytanie 481

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Połączenia i łączenie materiałów

Technika polegająca na równoczesnym podgrzewaniu oprawy oraz schładzaniu czopa w trakcie montażu nosi nazwę

A. skurczowym

B. rozprężnym

C. roztłaczanym

D. kombinowanym

MEC.06Pytanie 482

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Nakrętka rzymska znajduje zastosowanie

A. w celu zabezpieczania połączeń gwintowych przed odkręcaniem

B. do napinania lin odciągowych masztów

C. do mocowania korpusów obrabiarek na fundamentach

D. w celu zapewnienia hermetyczności połączeń rurowych

MEC.06Pytanie 483

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn

Z jakich materiałów wykonane są wymienne narzędzia skrawające?

A. węglików spiekanych

B. z stali żarowytrzymałej

C. z stopów miedzi

D. z żeliwa szarego

MEC.06Pytanie 484

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Ostatnim krokiem przy tworzeniu otworu ϕ10H7 jest

A. rozwiercanie

B. powiercanie

C. pogłębianie

D. wiercenie

MEC.06Pytanie 485

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Do łączenia końców piły taśmowej (patrz rysunek) do cięcia metali zastosowano proces

A. zgrzewania.

B. lutowania.

C. nitowania.

D. zszywania.

MEC.06Pytanie 486

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

W której z technik obróbki ręcznej stosuje się pastę z dodatkiem proszku diamentowego?

A. Docierania

B. Wiercenia

C. Ścinania

D. Nawijania

MEC.06Pytanie 487

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Połączenia i łączenie materiałów

Na początku demontażu połączeń skurczowych należy wykonać

A. schłodzenie części obejmującej

B. schłodzenie części obejmującej i podgrzanie części obejmowanej

C. podgrzanie części obejmującej i obejmowanej

D. podgrzanie części obejmującej

MEC.06Pytanie 488

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn Obróbka i montaż

Nożyce dźwigniowe mają zastosowanie w cięciu

A. blach

B. rur

C. prętów

D. płaskowników

MEC.06Pytanie 489

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn Obróbka i montaż

Na zdjęciu przedstawiono nożyce krążkowe do cięcia

A. rur stalowych.

B. prętów i płaskowników.

C. blach po linii prostej.

D. blach po linii krzywej.

MEC.06Pytanie 490

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Czym charakteryzuje się proces anodowania?

A. Usuwaniem rdzy z powierzchni metalu.

B. Pozłacaniem powierzchni.

C. Tworzeniem warstwy tlenku na powierzchni aluminium.

D. Hartowaniem powierzchni stalowej.

MEC.06Pytanie 491

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

W wyniku której obróbki zostały ukształtowane przedstawione prowadnice?

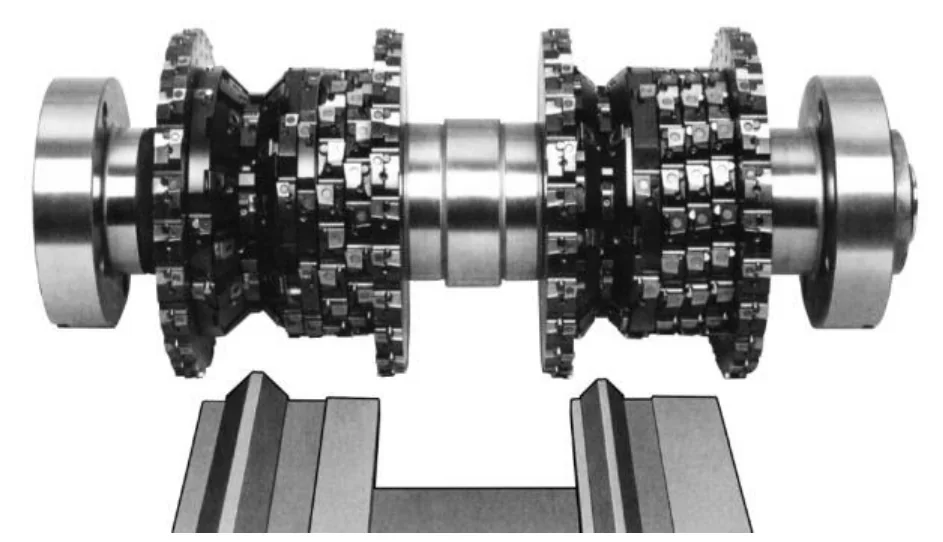

Zdjęcie zestawu narzędzi na trzpieniu nad prowadnicami o kształcie pryzmatycznym

A. Frezowania.

B. Przeciągania.

C. Strugania.

D. Przepychania.

MEC.06Pytanie 492

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja

Wrzeciennik wiertarki to element obrabiarki, który jest ustawiony osiowo z prowadnicami i pełni funkcję

A. skrzynki przekładniowej

B. stołu pochylnego

C. skrzynki posuwów

D. przekładni gitarowej

MEC.06Pytanie 493

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Połączenia i łączenie materiałów Rysunek techniczny i dokumentacja

Przyrząd stosowany do wykonywania połączeń nitowych przedstawiono na rysunku oznaczonym literą

B.

A.

D.

C.

MEC.06Pytanie 494

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Materiał oznaczony symbolem EN-GJL-150 (ZL 150) stosuje się do produkcji

A. korpusów obrabiarek

B. elementów izolacyjnych

C. narzędzi skrawających

D. powłok ochronnych

MEC.06Pytanie 495

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Wybierz zestaw pilników niezbędnych do obróbki płytki przedstawionej na rysunku.

A. Płaskie, okrągłe, kwadratowe.

B. Płaskie, trójkątne, okrągłe.

C. Trójkątne, owalne, soczewkowe.

D. Półokrągłe, kwadratowe, okrągłe.

MEC.06Pytanie 496

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Zapis nad tabliczką rysunkową zawiera informacje dotyczące

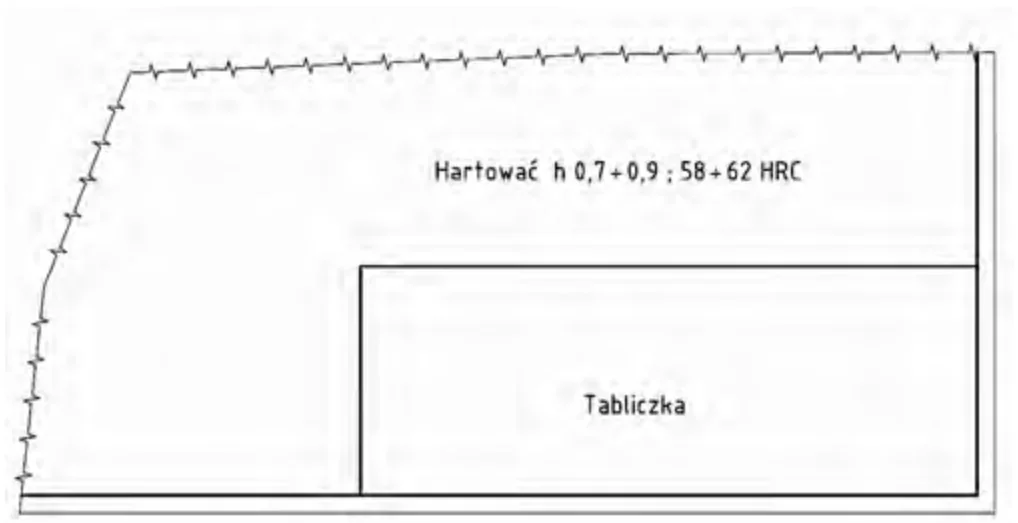

Fragment arkusza rysunkowego z zapisem nad tabliczką rysunkową

A. rodzaju obróbki plastycznej.

B. rodzaju obróbki cieplnej.

C. zabezpieczenia antykorozyjnego.

D. chropowatości powierzchni.

MEC.06Pytanie 497

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Przygotowanie materiałów do lutowania obejmuje

A. ukosowanie krawędzi

B. wypolerowanie powierzchni

C. mechaniczne i chemiczne oczyszczenie powierzchni

D. mechaniczne oczyszczenie krawędzi

MEC.06Pytanie 498

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Połączenia i łączenie materiałów Rysunek techniczny i dokumentacja

Rysunek przedstawia

A. lutownicę.

B. palnik do lutowania.

C. nagrzewnicę.

D. palnik do spawania.

MEC.06Pytanie 499

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn Obróbka i montaż

Podczas wykonania klucza oczkowego, pokazanego na rysunku, zastosowano procesy

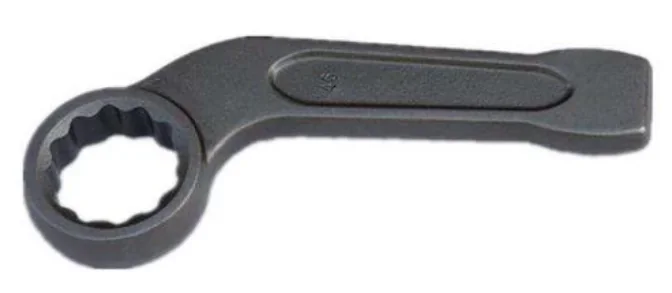

Zdjęcie odgiętego klucza oczkowego z dwunastokątnym otworem

A. kucia matrycowego i przeciągania.

B. tłoczenia i przepychania.

C. dłutowania i frezowania.

D. kucia swobodnego i frezowania.

MEC.06Pytanie 500

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Aby zrealizować spawanie elementów stalowych metodą MIG, jaki gaz osłonowy powinien być zastosowany?

A. dwutlenek węgla.

B. acetylen.

C. argon.

D. tlen.

MEC.06Pytanie 501

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości

Określ wymiar klucza płaskiego służącego do dokręcenia śruby M16. Wykorzystaj informacje zamieszczone w tabeli.

Wymiar łba śruby metrycznej pod klucz płaski
Oznaczenie gwintu metrycznego	M3	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30
Wymiar klucza S [mm]	5,5	7	9	10	14	17	19	24	30	36	46

A. 14 mm

B. 17 mm

C. 19 mm

D. 24 mm

MEC.06Pytanie 502

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Jak mocuje się wiertła z chwytem walcowym na wiertarce?

A. tulei zaciskowej

B. imaka narzędziowego

C. uchwytu wiertarskiego

D. uchwytu trzyszczękowego

MEC.06Pytanie 503

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Rysunek techniczny i dokumentacja

Który rodzaj obróbki został przedstawiony na rysunku?

A. Toczenie wzdłużne.

B. Dłutowanie przeciwbieżne.

C. Frezowanie współbieżne.

D. Struganie poprzeczne.

MEC.06Pytanie 504

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Połączenie wtłaczane kombinowane wykonuje się w wyniku

A. podgrzewania czopa i oprawy

B. podgrzewania czopa oraz chłodzenia oprawy

C. podgrzewania oprawy i chłodzenia czopa

D. chłodzenia czopa i oprawy

MEC.06Pytanie 505

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Pomiary i kontrola jakości Połączenia i łączenie materiałów

Na podstawie danych w tabeli dopuszczalna odchyłka wymiaru kątowego dla konstrukcji spawanych z dokładnością wykonania B i w zakresie wymiarów nominalnych powyżej 1 000 mm wynosi

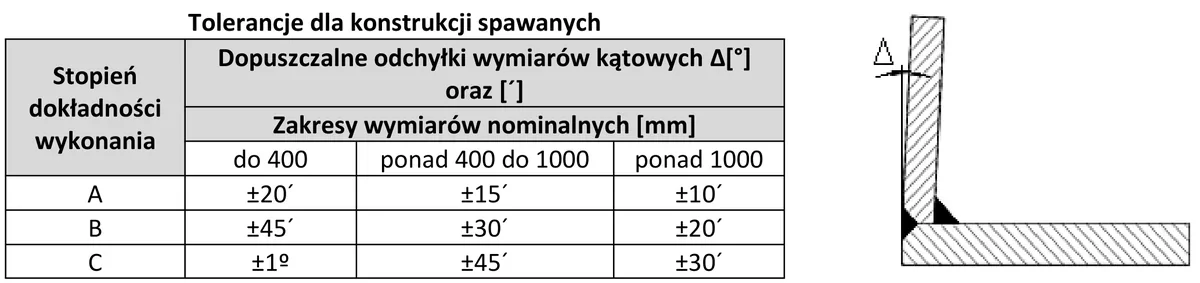

Tabela tolerancji wymiarów kątowych dla konstrukcji spawanych oraz rysunek spoiny

A. ±45´

B. ±10´

C. ±20´

D. ±30´

MEC.06Pytanie 506

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja

Rysunek przedstawia gotowy element wykonany z płaskownika. Długość początkową tego płaskownika przed gięciem oblicza się ze wzoru:

A. \( L = a + b + c + 2\pi R \)

B. \( L = a + b + c + (\frac{2\pi R}{4}) \times 2 \)

C. \( L = a + b + c \)

D. \( L = a + b + c + 2g \)

MEC.06Pytanie 507

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Na rysunku przedstawiono fragment

A. połączenia gwintowanego wałka i tulei.

B. ułożyskowania wałka w łożysku ślizgowym.

C. połączenia wciskowego wałka i tulei.

D. koła pasowego na pas płaski osadzonego na wałku.

MEC.06Pytanie 508

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Rysunek przedstawia połączenie

A. nitowe.

B. śrubowe.

C. lutowane.

D. zgrzewane.

MEC.06Pytanie 509

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Aby uzyskać bardzo precyzyjne przyleganie do siebie płaskich powierzchni współpracujących, należy zastosować ręczną obróbkę

A. skrobaniem

B. piłowaniem

C. wycinaniem

D. szlifowaniem

MEC.06Pytanie 510

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Połączenia i łączenie materiałów Rysunek techniczny i dokumentacja

Rysunek przedstawia

A. spawarkę.

B. nitownicę pneumatyczną.

C. lutownicę punktową.

D. prasę.

MEC.06Pytanie 511

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Lejność materiału budowlanego jest uważana za jedną z właściwości

A. chemicznych

B. technologicznych

C. wytrzymałościowych

D. magnetycznych

MEC.06Pytanie 512

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości

Zgodnie z danymi w tabeli, do przygotowania otworu do rozwiercania na wymiar Ø13 w klasie IT11, należy zastosować

średnica otworu	Otwory w klasie ITG-IT10			Otwory w klasie IT11
	wiercenie	rozwiercanie		wiercenie	rozwiercanie
	wiertło	rozwiertak zdzierak	rozwiertak wykańczak	wiertło	rozwiertak zdzierak wykańczający
8	7	7,8	8	7,5	8
9	8	8,8	9	8,5	9
10	9	9,8	10	9,5	10
11	10	10,75	11	10,5	11
12	11	11,75	12	11,5	12
13	12	12,75	13	12,5	13
14	13	13,75	14	13,5	14
15	13,75	14,75	15	14,5	15

A. rozwiertak zdzierak Ø13

B. rozwiertak zdzierak Ø12,75

C. wiertło Ø12,5

D. wiertło Ø11

MEC.06Pytanie 513

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Rysunek techniczny i dokumentacja

Do nacięcia uzębienia koła zębatego należy zastosować frez, przedstawiony na rysunku oznaczonym literą

C.

B.

D.

A.

MEC.06Pytanie 514

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja

Które elementy należy wymienić podczas remontu kapitalnego siłownika tłokowego?

A. Uszczelkę tłoka szt. 2, uszczelkę tłoczyska szt. 1 oraz podkładkę uszczelniającą szt. 2 i pierścień zgarniający szt. 1.

B. Uszczelkę tłoka szt.l, uszczelkę tłoczyska szt. 1 oraz podkładkę uszczelniającą szt. 1 i pierścień zgarniający szt. 1.

C. Podkładkę uszczelniająca szt. 2 i pierścień zgarniający szt. 1.

D. Uszczelkę tłoka szt. 2, uszczelkę tłoczyska szt. 1 i pierścień zgarniający szt. 1.

MEC.06Pytanie 515

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Pomiary i kontrola jakości

Aby zwiększyć precyzję wymiarową otworów po procesie wiercenia, należy przeprowadzić

A. wycinanie

B. przerzynanie

C. nawiercanie

D. rozwiercanie

MEC.06Pytanie 516

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Jakie jest przeznaczenie zabiegu piaskowania?

A. Czyszczenia powierzchni

B. Aplikacji powłoki ochronnej

C. Modelowania form odlewniczych

D. Utworzenia twardej warstwy na powierzchni

MEC.06Pytanie 517

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Ile wynosi wskazanie na zamieszczonej podziałce suwmiarki uniwersalnej?

A. 36,05 mm

B. 1,85 mm

C. 1,68 mm

D. 16,85 mm

MEC.06Pytanie 518

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Ostatnią czynnością wykonywaną na otworze przeznaczonym na kołki stożkowe jest

A. rozwiercanie

B. powiercanie

C. gwintowanie

D. pogłębianie

MEC.06Pytanie 519

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn Obróbka i montaż

Zdjęcie przedstawia

A. podtrzymkę z kłem obrotowym.

B. konik z kłem stałym.

C. podtrzymkę z kłem stałym.

D. konik z kłem obrotowym.

MEC.06Pytanie 520

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Który mikrometr należy zastosować do pomiaru grubości ścianki rur?

Mikrometr 4.

Mikrometr 1.

Mikrometr 3.

Mikrometr 2.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Technika polegająca na równoczesnym podgrzewaniu oprawy oraz schładzaniu czopa w trakcie montażu nosi nazwę

Nakrętka rzymska znajduje zastosowanie

Z jakich materiałów wykonane są wymienne narzędzia skrawające?

Ostatnim krokiem przy tworzeniu otworu ϕ10H7 jest

Do łączenia końców piły taśmowej (patrz rysunek) do cięcia metali zastosowano proces

W której z technik obróbki ręcznej stosuje się pastę z dodatkiem proszku diamentowego?

Na początku demontażu połączeń skurczowych należy wykonać

Nożyce dźwigniowe mają zastosowanie w cięciu

Na zdjęciu przedstawiono nożyce krążkowe do cięcia

Czym charakteryzuje się proces anodowania?

W wyniku której obróbki zostały ukształtowane przedstawione prowadnice?

Wrzeciennik wiertarki to element obrabiarki, który jest ustawiony osiowo z prowadnicami i pełni funkcję

Przyrząd stosowany do wykonywania połączeń nitowych przedstawiono na rysunku oznaczonym literą

Materiał oznaczony symbolem EN-GJL-150 (ZL 150) stosuje się do produkcji

Wybierz zestaw pilników niezbędnych do obróbki płytki przedstawionej na rysunku.

Zapis nad tabliczką rysunkową zawiera informacje dotyczące

Przygotowanie materiałów do lutowania obejmuje

Rysunek przedstawia

Podczas wykonania klucza oczkowego, pokazanego na rysunku, zastosowano procesy

Aby zrealizować spawanie elementów stalowych metodą MIG, jaki gaz osłonowy powinien być zastosowany?

Określ wymiar klucza płaskiego służącego do dokręcenia śruby M16. Wykorzystaj informacje zamieszczone w tabeli.

Jak mocuje się wiertła z chwytem walcowym na wiertarce?

Który rodzaj obróbki został przedstawiony na rysunku?

Połączenie wtłaczane kombinowane wykonuje się w wyniku

Na podstawie danych w tabeli dopuszczalna odchyłka wymiaru kątowego dla konstrukcji spawanych z dokładnością wykonania B i w zakresie wymiarów nominalnych powyżej 1 000 mm wynosi

Rysunek przedstawia gotowy element wykonany z płaskownika. Długość początkową tego płaskownika przed gięciem oblicza się ze wzoru:

Na rysunku przedstawiono fragment

Rysunek przedstawia połączenie

Aby uzyskać bardzo precyzyjne przyleganie do siebie płaskich powierzchni współpracujących, należy zastosować ręczną obróbkę

Rysunek przedstawia

Lejność materiału budowlanego jest uważana za jedną z właściwości

Zgodnie z danymi w tabeli, do przygotowania otworu do rozwiercania na wymiar Ø13 w klasie IT11, należy zastosować

Do nacięcia uzębienia koła zębatego należy zastosować frez, przedstawiony na rysunku oznaczonym literą

Które elementy należy wymienić podczas remontu kapitalnego siłownika tłokowego?

Aby zwiększyć precyzję wymiarową otworów po procesie wiercenia, należy przeprowadzić

Jakie jest przeznaczenie zabiegu piaskowania?

Ile wynosi wskazanie na zamieszczonej podziałce suwmiarki uniwersalnej?

Ostatnią czynnością wykonywaną na otworze przeznaczonym na kołki stożkowe jest

Zdjęcie przedstawia

Który mikrometr należy zastosować do pomiaru grubości ścianki rur?
