MEC.06Pytanie 521

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Określ na podstawie tabeli średnicę wiertła do wykonania otworu pod gwint drobnozwojowy M10xl

Wymiar gwintu	Średnica otworu
M8	Φ6,4 mm
M8x1	Φ7,0 mm
M10	Φ8,4 mm
M10x1	Φ9,0 mm
M10x1,5	Φ8,5 mm

A. ϕ7,0 mm

B. ϕ9,0 mm

C. ϕ8,4 mm

D. ϕ8,5 mm

MEC.06Pytanie 522

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów

Jakiego typu połączenia rozłączne wykorzystuje się przy instalacji przewodów rurowych?

A. Z użyciem śrub

B. Z wtłoczeniem

C. Z wpustem

D. Z klejem

MEC.06Pytanie 523

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów

Jak nazywa się połączenie metalowych elementów, które ma niską wytrzymałość w temperaturach przekraczających 450°C?

A. spawanie

B. zgrzewanie

C. nitowanie

D. lutowanie

MEC.06Pytanie 524

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

W skład podstawowych elementów tokarki kłowej wchodzą:

A. wrzeciennik. skrzynkę posuwów, suport narzędziowy, konik

B. wrzeciennik, skrzynkę posuwów, wspornik ze stołem, konik

C. wrzeciennik, skrzynkę posuwów, napęd ściernicy, śrubę pociągową

D. wrzeciono, skrzynkę posuwów, suwak roboczy, konik

MEC.06Pytanie 525

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Śruby dokręca się przy użyciu klucza trzpieniowego sześciokątnego (imbusowego)

A. dopasowanych z łbem sześciokątnym

B. motylkowych

C. ocznych

D. z łbem walcowym i gniazdem sześciokątnym

MEC.06Pytanie 526

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja

Oznaczenie na rysunku informuje, że powierzchnia powinna być

A. poddana obróbce skrawaniem.

B. wykonana z naddatkiem.

C. poddana obróbce cieplnej.

D. pokryta farbą na grubość 1,0±0,2.

MEC.06Pytanie 527

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Do wstępnej obróbki mechanicznej dużych powierzchni płaskich wykorzystuje się

A. frezarki pionowe

B. strugarki wzdłużne

C. strugarki poprzeczne

D. dłutownice

MEC.06Pytanie 528

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Który z poniższych materiałów można określić jako kompozyt?

A. Tworzywo sztuczne wzmocnione włóknem węglowym

B. Stal stopowa konstrukcyjna trudnordzewiejąca

C. Żeliwo modyfikowane

D. Stop miedzi z cynkiem

MEC.06Pytanie 529

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Aby uzyskać metalową formę odlewniczą o złożonych kształtach w warunkach produkcji jednostkowej, wykorzystuje się

A. odlewanie precyzyjne

B. frezowanie obwiedniowe

C. obróbkę plastyczną

D. obróbkę elektroerozyjną

MEC.06Pytanie 530

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Która z poniższych przekładni nie jest wykorzystywana w konstrukcji napędu wiertarek stołowych?

A. Cierna

B. Zębata

C. Łańcuchowa

D. Pasowa

MEC.06Pytanie 531

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja

Ekonomiczne zużycie ma miejsce, gdy urządzenie

A. ma awarię, lecz jej naprawa jest opłacalna.

B. przechodzi remont.

C. jest poddawane modernizacji.

D. traci swoją użyteczność z powodu postępu technologicznego.

MEC.06Pytanie 532

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Wartość tolerancji dla wymiaru 19,5±0,25 wynosi

A. +0,25 mm

B. -0,25 mm

C. -0,50 mm

D. +0,50 mm

MEC.06Pytanie 533

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Przedstawiona na rysunku płyta stosowana w obróbce ręcznej służy do

A. docierania.

B. gięcia.

C. prostowania.

D. skrobania.

MEC.06Pytanie 534

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

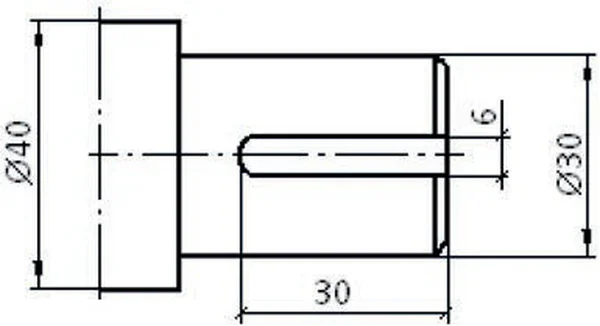

Rowek wpustowy na wałku przedstawionym na rysunku należy wykonać w operacji

Rysunek wałka stopniowanego z rowkiem, wymiary fi 40, fi 30, 30 i 6

A. dłutowania nożem dłutowniczym.

B. frezowania frezem palcowym.

C. strugania nożem strugarskim.

D. frezowania frezem tarczowym.

MEC.06Pytanie 535

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Na zdjęciu przedstawiono obrabiarkę do

A. dłutowania.

B. cięcia.

C. frezowania.

D. toczenia.

MEC.06Pytanie 536

Montaż i obsługa prostych ele…

Kategorie: Pomiary i kontrola jakości Połączenia i łączenie materiałów Bezpieczeństwo i eksploatacja

Ocena stanu technicznego złączy hydraulicznych przeprowadzana jest na podstawie badania

A. rentgenowskiego

B. szczelności

C. ultradźwiękowego

D. wytrzymałości na rozciąganie

MEC.06Pytanie 537

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Który z wymienionych w tabeli materiałów należy zastosować jako zastępczy za żeliwo ZL400? Zaleca się, aby własności wytrzymałościowe i plastyczne były nie mniejsze niż materiału zastępowanego.

materiał	R_m [MPa]	R_e [MPa]
Zl400	400	600
St3s	350	240
St4s	400	250
St6	700	360
10	340	210
55	660	310
20H	800	650
40H	1100	750

A. 20H

B. St4S

C. 55

D. St6

MEC.06Pytanie 538

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja

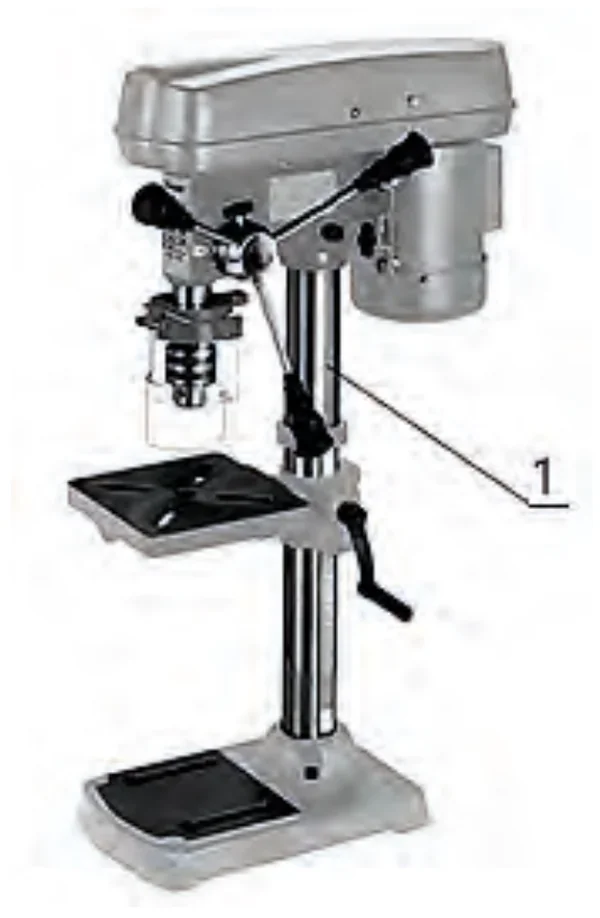

Na przedstawionym rysunku wiertarki cyfrą 1 oznaczono

Zdjęcie wiertarki stołowej z elementem oznaczonym cyfrą 1

A. ramę.

B. podstawę.

C. wspornik.

D. kolumnę.

MEC.06Pytanie 539

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Aby zrealizować podcięcie obróbcze w toczonym wałku, należy wykorzystać nóż tokarski

A. odsądzony

B. przecinak

C. wytaczak

D. wygięty

MEC.06Pytanie 540

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja

Reduktor, który należy zamocować do butli acetylenowej, przedstawiono na rysunku oznaczonym literą

A.

D.

B.

C.

MEC.06Pytanie 541

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

W jakim zakresie temperatur należy wykonać wyżarzanie normalizujące stali C45? Wykorzystaj informacje zamieszczone w tabeli.

Obróbka cieplna wybranych stali do ulepszania cieplnego
Znak stali	Wyżarzanie normalizujące [°C]	Ulepszanie cieplne
Znak stali		Hartowanie [°C]	Środek oziębiający	Odpuszczanie [°C]
C35	860÷900	840÷880	woda lub olej	550÷660
C40	850÷890	830÷870
C45	840÷880	820÷860
C50	830÷870	810÷850	woda lub olej
C55	825÷865	805÷845
C60	820÷860	800÷840

A. 850÷890ºC

B. 820÷860ºC

C. 830÷870ºC

D. 840÷880ºC

MEC.06Pytanie 542

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Połączenia i łączenie materiałów

Jakiego rodzaju obróbka pozwala na wykonanie rowka wpustowego na wałkach?

A. Wytłaczanie

B. Frezowanie

C. Toczenie

D. Radełkowanie

MEC.06Pytanie 543

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Aby wykonać otwór o średnicy ϕ45 w blachy stalowej, jakie metody należy zastosować?

A. wiercenie i powiercanie

B. wiercenie i rozwiercanie

C. wiercenie i pogłębianie

D. toczenie lub wytaczanie

MEC.06Pytanie 544

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów

Jaki surowiec jest wykorzystywany do produkcji wpustów pryzmatycznych?

A. Żeliwo

B. Stal

C. Staliwo

D. Miedź

MEC.06Pytanie 545

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Rysunek techniczny i dokumentacja

Który rysunek przedstawia imadło maszynowe precyzyjne?

C.

D.

B.

A.

MEC.06Pytanie 546

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Które narzędzie służy do montażu pierścieni osadczych zewnętrznych?

C.

D.

A.

B.

MEC.06Pytanie 547

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Rysunek techniczny i dokumentacja

Mechanizm, powodujący ruch roboczy suwaka strugarki poprzecznej przedstawionej na rysunku oznaczono numerem

A. 2

B. 3

C. 1

D. 4

MEC.06Pytanie 548

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Jakim urządzeniem dokonuje się pomiaru głębokości rowka?

A. mikrometr wewnętrzny

B. szczelinomierz

C. głębokościomierz mikrometryczny

D. czujnik zegarowy

MEC.06Pytanie 549

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Z wykorzystaniem zgrzewania łączy się

A. metal z metalem

B. metal z tworzywem ceramicznym

C. tworzywo sztuczne z tworzywem ceramicznym

D. metal z drewnem

MEC.06Pytanie 550

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Pomiary i kontrola jakości Połączenia i łączenie materiałów

Ocena jakości połączenia nitowego elementów ciernych tarcz sprzęgłowych polega na weryfikacji ich odporności na

A. skręcanie

B. zginanie

C. ściskanie

D. ścinanie

MEC.06Pytanie 551

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Pomiary i kontrola jakości

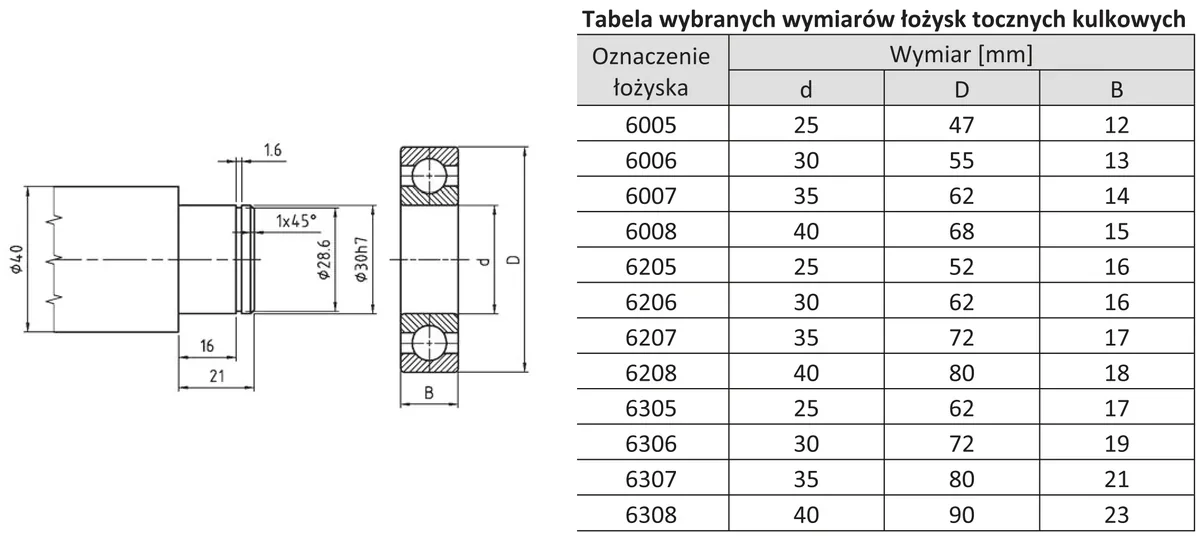

W czasie remontu przekładni należy wymienić łożysko toczne na czopie wału o średnicy ϕ30h7. Na podstawie danych w tabeli dobierz odpowiednie łożysko toczne.

Rysunek wału z czopem o średnicy 30h7 i łożyska oraz tabela wymiarów łożysk tocznych kulkowych

A. 6206

B. 6205

C. 6208

D. 6308

MEC.06Pytanie 552

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Na rysunku przedstawiono połączenie blach nitem

A. stożkowym.

B. rurkowym.

C. kulistym.

D. soczewkowym.

MEC.06Pytanie 553

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Jakie dodatkowe środki należy zastosować przy zabezpieczaniu gwintowanego połączenia przed luzowaniem z użyciem nakrętki koronowej?

A. podkładkę klinową

B. przeciwnakrętkę

C. pierścień sprężynujący

D. zawleczkę

MEC.06Pytanie 554

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Którą obróbką wiórową należy wykonać otwór wielowypustowy w przedstawionym na rysunku kole zębatym?

A. Frezowaniem.

B. Piłowaniem.

C. Przeciąganiem.

D. Wierceniem.

MEC.06Pytanie 555

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Pomiary i kontrola jakości

Nieprawidłowe ustawienie wałka w korpusie przekładni może być spowodowane

A. brakiem prostopadłości otworów przeznaczonych do osadzenia tego wałka

B. niewspółosiowością otworów przeznaczonych do osadzenia tego wałka

C. przekroczeniem dopuszczalnych wartości płaskości powierzchni podstawy korpusu przekładni

D. nierównoległości krawędzi czołowych korpusu przekładni

MEC.06Pytanie 556

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

W celu zabezpieczenia koła zębatego przedstawionego na rysunku przed przesunięciem się na wałku, należy zastosować element oznaczony literą

A.

B.

C.

D.

MEC.06Pytanie 557

Montaż i obsługa prostych ele…

Kategorie: Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Który z wymiarów mieści się w tolerancji wykonania wymiaru przedstawionego na rysunku?\[ 40^{+0{,}12}_{-0{,}06} \]

A. 40,131

B. 39,939

C. 40,075

D. 40,141

MEC.06Pytanie 558

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Bezpieczeństwo i eksploatacja

Aby zredukować zużycie ścierne elementów maszyny, należy

A. zapewnić odpowiednią wentylację

B. odtłuścić współpracujące powierzchnie

C. zapewnić ciągłe smarowanie

D. pomalować współdziałające powierzchnie farbą

MEC.06Pytanie 559

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Który klucz zastosowano do montażu łożyska przedstawionego na rysunku?

A. Uniwersalny.

B. Fajkowy.

C. Hakowy.

D. Nastawny.

MEC.06Pytanie 560

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Który z przedstawionych uchwytów stosowany jest na tokarce do mocowania noża tokarskiego?

B.

D.

C.

A.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Określ na podstawie tabeli średnicę wiertła do wykonania otworu pod gwint drobnozwojowy M10xl

Jakiego typu połączenia rozłączne wykorzystuje się przy instalacji przewodów rurowych?

Jak nazywa się połączenie metalowych elementów, które ma niską wytrzymałość w temperaturach przekraczających 450°C?

W skład podstawowych elementów tokarki kłowej wchodzą:

Śruby dokręca się przy użyciu klucza trzpieniowego sześciokątnego (imbusowego)

Oznaczenie na rysunku informuje, że powierzchnia powinna być

Do wstępnej obróbki mechanicznej dużych powierzchni płaskich wykorzystuje się

Który z poniższych materiałów można określić jako kompozyt?

Aby uzyskać metalową formę odlewniczą o złożonych kształtach w warunkach produkcji jednostkowej, wykorzystuje się

Która z poniższych przekładni nie jest wykorzystywana w konstrukcji napędu wiertarek stołowych?

Ekonomiczne zużycie ma miejsce, gdy urządzenie

Wartość tolerancji dla wymiaru 19,5±0,25 wynosi

Przedstawiona na rysunku płyta stosowana w obróbce ręcznej służy do

Rowek wpustowy na wałku przedstawionym na rysunku należy wykonać w operacji

Na zdjęciu przedstawiono obrabiarkę do

Ocena stanu technicznego złączy hydraulicznych przeprowadzana jest na podstawie badania

Który z wymienionych w tabeli materiałów należy zastosować jako zastępczy za żeliwo ZL400? Zaleca się, aby własności wytrzymałościowe i plastyczne były nie mniejsze niż materiału zastępowanego.

Na przedstawionym rysunku wiertarki cyfrą 1 oznaczono

Aby zrealizować podcięcie obróbcze w toczonym wałku, należy wykorzystać nóż tokarski

Reduktor, który należy zamocować do butli acetylenowej, przedstawiono na rysunku oznaczonym literą

W jakim zakresie temperatur należy wykonać wyżarzanie normalizujące stali C45? Wykorzystaj informacje zamieszczone w tabeli.

Jakiego rodzaju obróbka pozwala na wykonanie rowka wpustowego na wałkach?

Aby wykonać otwór o średnicy ϕ45 w blachy stalowej, jakie metody należy zastosować?

Jaki surowiec jest wykorzystywany do produkcji wpustów pryzmatycznych?

Który rysunek przedstawia imadło maszynowe precyzyjne?

Które narzędzie służy do montażu pierścieni osadczych zewnętrznych?

Mechanizm, powodujący ruch roboczy suwaka strugarki poprzecznej przedstawionej na rysunku oznaczono numerem

Jakim urządzeniem dokonuje się pomiaru głębokości rowka?

Z wykorzystaniem zgrzewania łączy się

Ocena jakości połączenia nitowego elementów ciernych tarcz sprzęgłowych polega na weryfikacji ich odporności na

W czasie remontu przekładni należy wymienić łożysko toczne na czopie wału o średnicy ϕ30h7. Na podstawie danych w tabeli dobierz odpowiednie łożysko toczne.

Na rysunku przedstawiono połączenie blach nitem

Jakie dodatkowe środki należy zastosować przy zabezpieczaniu gwintowanego połączenia przed luzowaniem z użyciem nakrętki koronowej?

Którą obróbką wiórową należy wykonać otwór wielowypustowy w przedstawionym na rysunku kole zębatym?

Nieprawidłowe ustawienie wałka w korpusie przekładni może być spowodowane

W celu zabezpieczenia koła zębatego przedstawionego na rysunku przed przesunięciem się na wałku, należy zastosować element oznaczony literą

Który z wymiarów mieści się w tolerancji wykonania wymiaru przedstawionego na rysunku?\[ 40^{+0{,}12}_{-0{,}06} \]

Aby zredukować zużycie ścierne elementów maszyny, należy

Który klucz zastosowano do montażu łożyska przedstawionego na rysunku?

Który z przedstawionych uchwytów stosowany jest na tokarce do mocowania noża tokarskiego?
