MEC.06Pytanie 561
Montaż i obsługa prostych ele…
Kategorie: Obróbka i montaż Połączenia i łączenie materiałów
Zestawienie elementów w wyniku tarcia zachodzi w procesie
A. spawania lutem
B. przyklejania
C. zgrzewania
D. łączenia na gorąco
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
MEC.06Pytanie 562
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Jaką metodę należy zastosować do łączenia cienkich blach ocynkowanych?
A. lutowanie twarde
B. zgrzewanie oporowe
C. spawanie metodą TIG
D. spawanie metodą MAG
MEC.06Pytanie 563
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn Obróbka i montaż
Jaki typ pilnika powinno się wykorzystać do wstępnej obróbki twardych powłok dużych elementów, takich jak odlewy, odkuwki, rury?
A. Zdzierak
B. Gładzik
C. Równiak
D. Tarnik
MEC.06Pytanie 564
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż
Z jakich materiałów wykonuje się wały maszynowe poddawane nawęglaniu?
A. stali konstrukcyjnych niskowęglowych
B. stopów miedzi z cynkiem
C. stopów niklu, miedzi oraz żelaza
D. stali konstrukcyjnych odpornych na kwasy
MEC.06Pytanie 565
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż

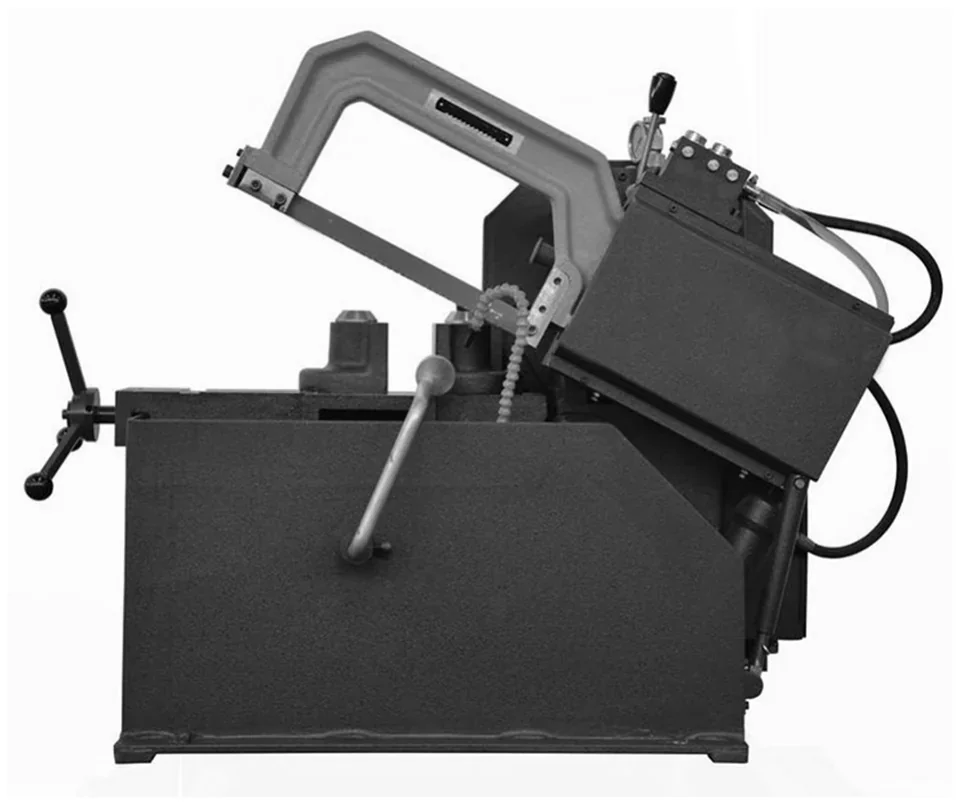

Które narzędzie skrawające zamocowane jest na obrabiarce pokazanej na rysunku?
A. Tarcza szlifierska.
B. Taśma do piły taśmowej.
C. Brzeszczot do piły ramowej.
D. Frez tarczowy.
MEC.06Pytanie 566
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości
Końcowym działaniem w procesie obróbki skrawaniem czopa wału, na którym będzie zamocowane łożysko toczne, jest
A. toczenie
B. szlifowanie
C. frezowanie
D. wiercenie
MEC.06Pytanie 567
Montaż i obsługa prostych ele…
Kategorie: Obróbka i montaż Połączenia i łączenie materiałów
Montaż metalowej zasuwki do drzwi drewnianych powinien być zrealizowany poprzez
A. przykręcanie
B. spawanie
C. klejenie
D. lutowanie
MEC.06Pytanie 568
Montaż i obsługa prostych ele…
Kategorie: Obróbka i montaż Rysunek techniczny i dokumentacja
Na rysunku frezarki wspornik oznaczono numerem
A. 2
B. 4
C. 1
D. 3
MEC.06Pytanie 569
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Jakie urządzenie jest używane do mechanicznego przesuwu sań suportu wzdłużnego tokarki?
A. wrzeciono skrętne
B. przekładnię łańcuchową
C. krzyż maltański
D. mechanizm śrubowy
MEC.06Pytanie 570
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż
Jakie materiały są wykorzystywane do produkcji panewki łożyska ślizgowego?
A. żeliwo białe
B. silumin
C. poliamid
D. polietylen
MEC.06Pytanie 571
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Bezpieczeństwo i eksploatacja
Wykonywanie otworów o zróżnicowanej średnicy w masywnych konstrukcjach realizuje się przy użyciu wiertarki
A. promieniowej
B. słupowej
C. kolumnowej
D. ręcznej
MEC.06Pytanie 572
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Za pomocą urządzenia pomiarowego przedstawionego na zdjęciu sprawdza się
A. długość i szerokość przedmiotu.
B. płaskość obrabianej powierzchni.
C. kąt prosty wewnętrzny.
D. kąt prosty zewnętrzny.
MEC.06Pytanie 573
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Jakie narzędzia wykorzystuje się do obróbki maszynowej płaskich powierzchni?
A. Pogłębiacze stożkowe
B. Frezy walcowe
C. Gwintowniki maszynowe
D. Wytaczadła kasetowe
MEC.06Pytanie 574
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów
Zdjęcie przedstawia zamocowanie wałka
A. w uchwycie tokarskim.
B. w podtrzymce ruchomej.
C. za pomocą zabieraka.
D. za pomocą podzielnicy.
MEC.06Pytanie 575
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Metoda przygotowania krawędzi blach i rur do realizacji złącza spawanego uzależniona jest od
A. grubości łączonych elementów
B. gatunku używanego materiału
C. typy prądu spawania
D. masy blach bądź rur
MEC.06Pytanie 576
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

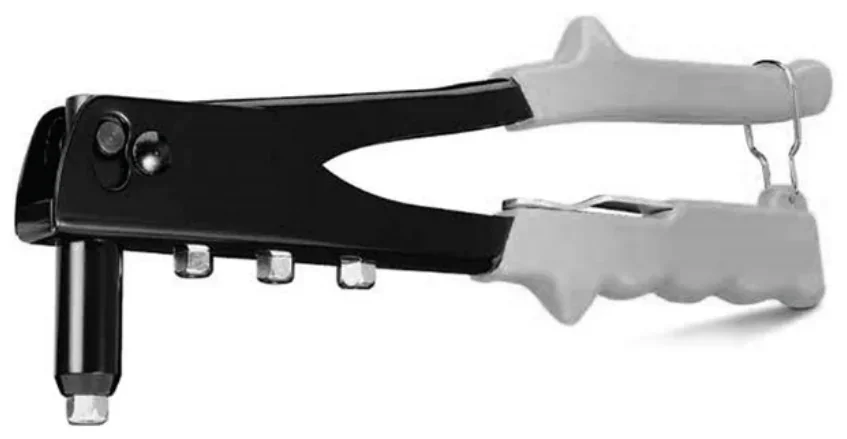

Przedstawione narzędzie służy do wykonywania połączeń
A. nitowanych.
B. kołkowych.
C. śrubowych.
D. klejonych.
MEC.06Pytanie 577
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Rysunek techniczny i dokumentacja
Korzystając z informacji na rysunku wybierz szczypce służące do montażu pierścieni sprężystych na wałku.
D.
C.
A.
B.
MEC.06Pytanie 578
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja
Na podstawie danych w tabeli wskaż symbol mikrowyłącznika osłony uchwytu.
| Wykaz elektrycznych elementów i części zamiennych | |
| Element na maszynie | Symbol |
| Silnik główny | JW3134 |
| Przycisk START/STOP | 61-3465.2/6 |
| Przycisk STOP AWARYJNY | 61-3440.4/1 |
| Mikrowłącznik osłony przekładni | 15G-22B |
| Mikrowłącznik osłony uchwytu | 15GD-B |
| Przełącznik zmiany kierunku obrotów | C1560ATBB |
A. JW3134
B. 15GD-B
C. 15G-22B
D. 61-3440.4/1
MEC.06Pytanie 579
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Który klucz używany jest do montażu i demontażu elementów o przekroju kołowym?
C.
B.
D.
A.
MEC.06Pytanie 580
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości
Aby uzyskać gładką powierzchnię na płaszczyźnie podczas piłowania, należy
A. stosować pilnik równiaka i gładzik
B. wykorzystywać pilniki o długości 400÷500 mm
C. zmieniać kierunek piłowania
D. używać pilników kluczykowych
MEC.06Pytanie 581
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Rysunek techniczny i dokumentacja
Który z rysunków przedstawia klucz płaski oczkowy?
A.
D.
C.
B.
MEC.06Pytanie 582
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości
Zgodnie z przedstawionym rysunkiem w operacji przepychania otworu koło zębate jest mocowane
A. w uchwycie trój szczękowym.
B. siłami skrawania.
C. w uchwycie czteroszczękowym.
D. łapami dociskowymi
MEC.06Pytanie 583
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja
W łożyskach ślizgowych dominującym zjawiskiem jest zużycie
A. ścierne
B. przez utlenianie
C. korozyjne
D. zmęczeniowe
MEC.06Pytanie 584
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn
Miękkie osłony szczęk imadła ślusarskiego powinny być wykonane
A. z drewna
B. ze stopu aluminium
C. z brązu
D. ze stali szybkotnącej
MEC.06Pytanie 585
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Podczas pomiaru luzu przy użyciu szczelinomierza stwierdzono, że płytka o grubości 0,2 bez trudu wchodzi w szczelinę, a dodatkowo wyczuwalny jest luz, natomiast płytka o grubości 0,3 w ogóle nie wchodzi. Jaką wartość ma luz szczeliny?
A. 0,35 mm
B. 0,20 mm
C. 0,25 mm
D. 0,30 mm
MEC.06Pytanie 586
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Zgrzewanie umożliwia trwałe połączenie
A. tworzywa sztucznego z ceramiką.
B. metalu z drewnem.
C. metalu z ceramiką.
D. metalu z metalem.
MEC.06Pytanie 587
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów
Na podstawie informacji zamieszczonych w tabelach dobierz średnicę wiertła do wykonania otworu pod gwint wewnętrzny zwykły M16.
Tabela zalecanych wielkości nominalnych wierteł do obróbki otworów pod wybrane gwinty metryczne
| Średnica nominalna gwintu [mm] | Skok gwintu [mm] | Średnica wiertła pod gwint [mm] |
|---|---|---|
| M15 | 1,5 | 13,50 |
| M15 | 1,0 | 14,00 |
| M16 | 2,0 | 14,00 |
| M16 | 1,5 | 14,50 |
| M16 | 1,0 | 15,00 |
| M17 | 1,5 | 15,50 |
| M17 | 1,0 | 16,00 |
Tabela skoków gwintów dla wybranych gwintów metrycznych
| Oznaczenie gwintu | Skok gwintu [mm] |
|---|---|
| M16 | 2,0 |
| M16x1,5 | 1,5 |
| M16x1 | 1,0 |
A. 14,00
B. 15,00
C. 14,50
D. 15,50
MEC.06Pytanie 588
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Aby pozbyć się naddatku wynoszącego od 0,3 do 0,5 mm w trakcie końcowego piłowania, stosuje się pilnik
A. półgładzika
B. zdzieraka
C. równiaka
D. jedwabnika
MEC.06Pytanie 589
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż
W tablicy podano minimalne promienie gięcia Rmin.Element wykonywany z rury aluminiowej o średnicy10 mm posiada minimalny promień gięcia równy
| Materiał | Blacha | Rura |
|---|---|---|
| Stal | 1 x grubość blachy | 1,5 x ϕ rury |
| Miedź | 1,5 x grubość blachy | 1,5 x ϕ rury |
| Aluminium | 2 x grubość blachy | 2,5 x ϕ rury |
A. Rmin = 30 mm
B. Rmin = 15 mm
C. Rmin = 25 mm
D. Rmin = 10 mm
MEC.06Pytanie 590
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn
Który z materiałów nie stanowi stopu?
A. Stal.
B. Znal.
C. Żelazo.
D. Żeliwo.
MEC.06Pytanie 591
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Jak można zweryfikować płaskość powierzchni?
A. przymiarem kreskowym
B. mikrometrem zewnętrznym
C. liniałem krawędziowym
D. płyta pomiarowa
MEC.06Pytanie 592
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

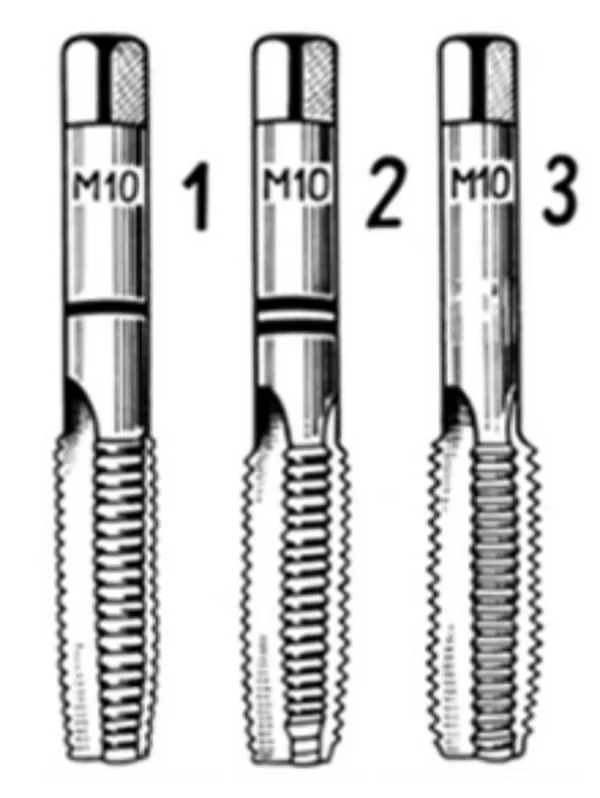

Przedstawiony zestaw narzędzi służy do
A. nawiercania.
B. pogłębiania.
C. gwintowania.
D. wiercenia.
MEC.06Pytanie 593
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Do pogłębiania otworów należy zastosować narzędzie przedstawione na rysunku oznaczonym literą
A.
C.
D.
B.
MEC.06Pytanie 594
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Jaką metodą łączy się urwane taśmy piłowe do obróbki metali?
A. klejenia elastycznego
B. lutowania twardego
C. spawania gazowego
D. zgrzewania iskrowego
MEC.06Pytanie 595
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Obróbka powierzchni polegająca na skrawaniu materiału narzędziem osadzonym w suwaku, który wykonuje poziomy ruch posuwisto-zwrotny to
A. przeciąganie
B. struganie
C. szlifowanie
D. frezowanie
MEC.06Pytanie 596
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Jakie urządzenia są wykorzystywane do kontroli suwmiarkowych narzędzi pomiarowych?
A. wzorcowe płytki.
B. mierniki napięcia.
C. przyrządy liniowe.
D. manometry.
MEC.06Pytanie 597
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Jakie narzędzie należy zastosować do zmierzenia otworu o średnicy ϕ85,56 mm?
A. mikromierz talerzykowy
B. suwmiarkę modułową
C. wysokościomierz suwmiarkowy
D. średnicówkę mikrometryczną
MEC.06Pytanie 598
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości
Podzielnica wyposażona jest w trzy wymienne tarcze o następującej liczbie otworów:
Tarcza1 – 15, 16, 17, 18, 19,20
Tarcza2 – 21, 23, 27, 29, 31, 33
TarczaIII – 37, 39, 41. 43, 47, 49
Do podziału (zwykłego) należy zastosować wzór nk = 40 : z
nk– liczba obrotów korbki podzielnicy dla wykonania jednego podziału
z – liczba równych części podziału obwodu koła
Przy użyciu podzielnicy należy wykonać podział obwodu koła na z = 42 jednakowe części. Wybierz odpowiedni wariant tego podziału.
| Wariant podziału | Tarcza | Liczb otworów na okręgu podziałowym | Korbkę podzielnicy należy obrócić o nₖ |
|---|---|---|---|
| A. | I | 20 | 19 otworów |
| B. | II | 21 | 20 otworów |
| C. | III | 41 | 21 otworów |
| D. | III | 43 | 19 otworów |
C.
D.
A.
B.
MEC.06Pytanie 599
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Aby ustalić kąt ścięcia narożnika płytki, należy skorzystać z
A. wysokościomierza suwmiarkowego
B. kątomierza uniwersalnego
C. przymiaru kreskowego
D. suwmiarki uniwersalnej
MEC.06Pytanie 600
Montaż i obsługa prostych ele…
Kategorie: Obróbka i montaż Połączenia i łączenie materiałów
Kolejność technologiczna działań przy łączeniu blach z zastosowaniem nitów powinna wyglądać następująco:
A. wprowadzenie nitu, spęczenie nitu, podparcie od dołu końcówką o odpowiednim kształcie, uformowanie główki
B. wprowadzenie nitu, podparcie od dołu końcówką o odpowiednim kształcie, spęczenie nitu, uformowanie główki
C. podparcie od dołu końcówką o odpowiednim kształcie, wprowadzenie nitu, spęczenie nitu, uformowanie główki
D. uformowanie główki, wprowadzenie nitu, podparcie od dołu końcówką o odpowiednim kształcie, spęczenie nitu
