MEC.06Pytanie 121

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn Obróbka i montaż

W wiertarce stojakowej przedstawionej na schemacie, napęd ruchu posuwowego na tuleję wrzeciona przenoszony jest poprzez mechanizm

A. korbowy.

B. zębatkowy.

C. jarzmowy.

D. śrubowy.

MEC.06Pytanie 122

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Aby zweryfikować okrągłość wałka, jakiego narzędzia należy użyć?

A. średnicówki czujnikowej

B. czujnika zegarowego z podstawką magnetyczną

C. średnicówki mikrometrycznej

D. mikrometru wewnętrznego

MEC.06Pytanie 123

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów Bezpieczeństwo i eksploatacja

Wstępne ogrzewanie blachy o grubości do 10 mm do temperatury 50°C przy użyciu palnika acetylenowo-tlenowego wykonuje się w trakcie spawania

A. żeliwa

B. aluminium

C. stali węglowych

D. staliwa

MEC.06Pytanie 124

Montaż i obsługa prostych ele…

Kategorie: Połączenia i łączenie materiałów Bezpieczeństwo i eksploatacja

Jakie jest zastosowanie maski spawalniczej?

A. ochrony spawacza przed upadkiem z wysokości

B. ochrony dłoni spawacza przed iskrami oraz odpryskami

C. ochrony twarzy spawacza przed promieniowaniem ultrafioletowym i podczerwonym oraz przed iskrami i odpryskami

D. ochrony elektrod spawalniczych przed nadmiernym wilgotnieniem

MEC.06Pytanie 125

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja

Jakie elementy są realizowane w procesie tłoczenia?

A. Karoserie samochodowe

B. Wały korbowe

C. Dźwignie hamulcowe

D. Haki holownicze

MEC.06Pytanie 126

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów Rysunek techniczny i dokumentacja

Na rysunku przedstawiono sposób przygotowania brzegów spawanych blach do wykonania spoiny oznaczonej symbolem

A. 1/2U

B. V

C. 1/2Y

D. ||

MEC.06Pytanie 127

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Połączenia i łączenie materiałów Bezpieczeństwo i eksploatacja

Jakie wyposażenie powinno znajdować się na stanowisku do spawania elektrodą otuloną?

A. źródło prądu, przewód masowy z zaciskiem, przewód z uchwytem elektrody, elektrody

B. źródło prądu, przewód masowy z zaciskiem, butla z gazem ochronnym, przewód doprowadzający elektrodę i gaz ochronny zakończony palnikiem

C. palnik gazowy, przewody gazowe, dwie butle gazowe, reduktory butlowe, zapalarka do gazu, elektrody do spawania

D. źródło prądu, przewód masowy z zaciskiem, butla z gazem ochronnym, przewód doprowadzający gaz ochronny zakończony palnikiem z elektroda wolframową

MEC.06Pytanie 128

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Redukcję średnicy utwardzonego wałka o 0,2 mm należy zrealizować w trakcie operacji

A. szlifowania

B. frezowania

C. toczenia

D. piłowania

MEC.06Pytanie 129

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Który z narzędzi pomiarowych jest używany do identyfikacji pęknięć w wale korbowym?

A. Przyrząd do gwintów zewnętrznych

B. Defektoskop elektromagnetyczny

C. Suwmiarka do pomiarów ogólnych

D. Wzorzec do oceny chropowatości

MEC.06Pytanie 130

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Na podstawie analizy rysunku, danych katalogowych i pomiarów można stwierdzić, że

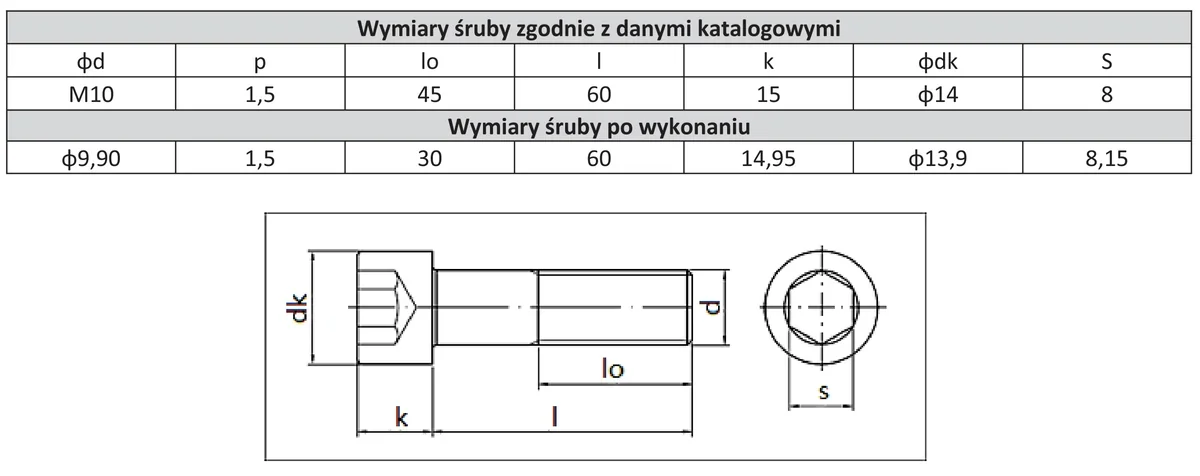

Tabela wymiarów śruby według katalogu i po wykonaniu oraz rysunek śruby z łbem walcowym

A. średnica łba ϕdk jest zbyt duża.

B. wszystkie wymiary są niezgodne z katalogowymi.

C. odcinek gwintowany lo jest o 15 mm krótszy od danych katalogowych.

D. średnica zewnętrzna gwintu ϕd jest za mała.

MEC.06Pytanie 131

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości

Do wykonania otworu tolerowanego, np. ϕ16H7, oprócz wiertła stosuje się narzędzie przedstawione na zdjęciu oznaczonym literą

B.

D.

A.

C.

MEC.06Pytanie 132

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Kucie matrycowe to jedna z technik

A. spajania

B. obróbki skrawaniem

C. odlewania

D. obróbki plastycznej

MEC.06Pytanie 133

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów Rysunek techniczny i dokumentacja

Element konstrukcyjny zakończony gwintem przedstawiony jest na rysunku

B.

C.

A.

D.

MEC.06Pytanie 134

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów Rysunek techniczny i dokumentacja

Jakiego rodzaju łożysko jest zastosowane w połączeniu przedstawionym na rysunku?

A. Stożkowe.

B. Kulkowe.

C. Ślizgowe.

D. Baryłkowe.

MEC.06Pytanie 135

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Korbowód urządzenia przedstawionego na schemacie (oznaczony numerem 3) należy wykonać ze stali

A. nierdzewnej.

B. narzędziowej.

C. żaroodpornej.

D. sprężynowej.

MEC.06Pytanie 136

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Bardzo precyzyjne dopasowanie współdziałających powierzchni elementów maszyn osiąga się poprzez ręczną obróbkę

A. szlifowaniem

B. piłowaniem

C. skrobaniem

D. wycinaniem

MEC.06Pytanie 137

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Bezpieczeństwo i eksploatacja

Degradacja metali spowodowana oddziaływaniem suchych gazów lub cieczy nieprzewodzących elektryczności określana jest mianem korozji.

A. chemiczną

B. ziemną

C. atmosferyczną

D. elektrochemiczną

MEC.06Pytanie 138

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Rysunek przedstawia sposób kontroli osadzenia panewek łożysk ślizgowych w korpusie poprzez sprawdzenie

A. współosiowości.

B. wymiarów.

C. owalności.

D. prostopadłości.

MEC.06Pytanie 139

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Rysunek techniczny i dokumentacja

Do toczenia wałków służy obrabiarka przedstawiona na rysunku oznaczonym literą

B.

C.

A.

D.

MEC.06Pytanie 140

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Pomiary i kontrola jakości Połączenia i łączenie materiałów

W czasie spawania może dochodzić do powstawania wad w spoinach. Na którym rysunku przedstawione jestpodtopienie spoiny?

D.

A.

C.

B.

MEC.06Pytanie 141

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Połączenie zgrzewane przedstawione jest na rysunku

A.

D.

C.

B.

MEC.06Pytanie 142

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Jakie narzędzie wykorzystuje się do określenia środka obiektów o kształcie okrągłym?

A. pryzmę

B. suwmiarkę

C. liniał krawędziowy

D. środkownik

MEC.06Pytanie 143

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Etapy procesu klejenia obejmują: przygotowanie kleju oraz powierzchni, a także

A. wstępne podsuszenie, nałożenie kleju na powierzchnie, suszenie i docisk.

B. nałożenie kleju na powierzchnie, wstępne podsuszenie, nałożenie wypełniacza, dalsze podsuszanie, docisk i suszenie.

C. nałożenie kleju na powierzchnie, wstępne podsuszenie, docisk i suszenie.

D. wstępne podsuszenie, dodanie napełniacza, nałożenie kleju na powierzchnie, docisk i suszenie.

MEC.06Pytanie 144

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Dociskacz, przypór oraz nagłowniak to narzędzia wykorzystywane do realizacji połączeń

A. klejonych

B. gwintowanych

C. kołkowych

D. nitowanych

MEC.06Pytanie 145

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Jakie narzędzia są wykorzystywane do trasowania?

A. Punktak, liniał, pilnik

B. Pryzmę traserską, liniał, rozwiertak

C. Rysik, punktak, środkownik

D. Kątownik, gwintownik, cyrkiel traserski

MEC.06Pytanie 146

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Rysunek techniczny i dokumentacja

Na którym rysunku przedstawiono podtrzymkę stosowaną do toczenia długich wałków?

A.

D.

B.

C.

MEC.06Pytanie 147

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Pomiary i kontrola jakości

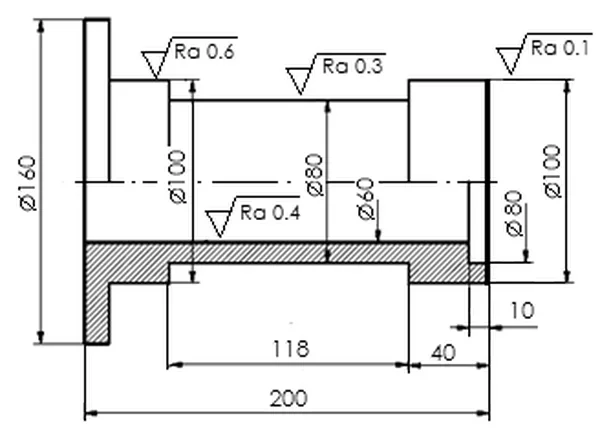

Wartość parametru chropowatości powierzchni Ra, zaznaczonej na rysunku dla średnicy ϕ60 wynosi

Rysunek tulei z wymiarami średnic i oznaczeniami chropowatości Ra

A. 0,6 μm

B. 0,4 μm

C. 0,1 μm

D. 0,3 μm

MEC.06Pytanie 148

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Część tnąca skrobaka wykonana jest

A. z materiału ceramicznego

B. ze stali narzędziowej

C. ze stali konstrukcyjnej

D. z tworzywa sztucznego

MEC.06Pytanie 149

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja

W czterostopniowej przekładni zębatej doszło do uszkodzenia jednego łożyska tocznego. Jakie łożyska powinny zostać wymienione podczas naprawy tej przekładni?

A. Wyłącznie jedno uszkodzone.

B. Łożyska na wałku z uszkodzonym łożyskiem oraz łożyska na współpracujących wałkach.

C. Tylko uszkodzone, które znajdują się na tym samym wałku.

D. Wszystkie łożyska z tej przekładni.

MEC.06Pytanie 150

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Bezpieczeństwo i eksploatacja

Proces korozji chemicznej metali polega na

A. pokrywaniu metali powłokami ochronnymi

B. utlenianiu metali

C. niszczeniu metali w środowisku elektrolitycznym

D. wprowadzaniu do metali odpowiednich składników stopowych

MEC.06Pytanie 151

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Rysunek techniczny i dokumentacja

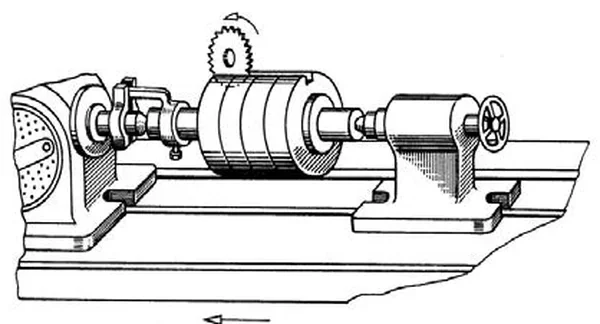

Na rysunku przedstawiono ustalenie i zamocowanie przedmiotu

Rysunek przedmiotu zamocowanego na stole obrabiarki

A. w przyrządzie wiertarskim.

B. w kłach i podzielnicy.

C. w uchwycie trójszczękowym.

D. w imadle maszynowym.

MEC.06Pytanie 152

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Pomiary i kontrola jakości Bezpieczeństwo i eksploatacja

Po zakończeniu pomiarów, wzorcowe płytki powinny zostać umyte w

A. benzynie i osuszyć.

B. gorącej wodzie i nałożyć warstwę tłuszczu.

C. benzynie ekstrakcyjnej, osuszyć i nałożyć warstwę tłuszczu.

D. kąpieli mydlanej i osuszyć.

MEC.06Pytanie 153

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Rysunek techniczny i dokumentacja

Którą maszynę charakteryzują dane techniczne zawarte we fragmencie dokumentacji techniczno-ruchowej?

Typ:	OT21625
Rozmiary uchwytu obróbkowego:	5-25 mm
Maksymalna średnica wiercenia:	25 mm
Skok wrzeciona:	120 mm
Stożek osadczy:	MK3
Liczba prędkości (biegów):	12
Prędkość wrzeciona:	150 – 2880 obr./min.
Odległość wrzeciono / stół roboczy:	450 mm
Powierzchnia stołu roboczego:	350 x 350 mm
Podstawa:	470 x 350 mm
Średnica kolumny:	92 mm
Zasilanie:	230 V – 50 Hz
Moc silnika:	1100 W
Wysokość całkowita:	1710 mm
Waga netto:	128 kg

A. Wiertarkę słupową.

B. Strugarkę poziomą.

C. Tokarkę uniwersalną.

D. Frezarkę poziomą.

MEC.06Pytanie 154

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Bezpieczeństwo i eksploatacja

Jakie materiały stosuje się do produkcji panewki łożyska ślizgowego pracującego w podwyższonych temperaturach?

A. ze stali

B. z aluminium

C. z mosiądzu

D. z żeliwa

MEC.06Pytanie 155

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Aby wykonać toczenie długich stożków, należy użyć

A. liniału tokarskiego

B. uchwytu czteroszczękowego

C. skręcenia sań narzędziowych

D. głowicy tokarskiej

MEC.06Pytanie 156

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Zgodnie z informacją w tabeli, do wykonania otworu pod gwint M16 w żeliwie należy zastosować wiertło o średnicy

Gwint metryczny
Symbol gwintu	Średnica wiertła w mm
Symbol gwintu	żeliwo i brąz	stal i mosiądz
M.12	9,9	10
M.14	11,5	11,75
M.16	13,5	13,75
M.18	15	15,25
M.20	17	17,25

A. 11,5 mm

B. 13,5 mm

C. 13,75 mm

D. 15,25 mm

MEC.06Pytanie 157

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Pomiary i kontrola jakości Bezpieczeństwo i eksploatacja

Po zakończeniu pomiaru wzorcowymi płytkami, powinno się je umyć w

A. kąpieli z mydłem i osuszyć.

B. benzynie ekstrakcyjnej, osuszyć i nałożyć cienką warstwę tłuszczu.

C. gorącej wodzie i nałożyć cienką warstwę tłuszczu.

D. benzynie i osuszyć.

MEC.06Pytanie 158

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Pomiary i kontrola jakości

Zgodnie z danymi w tabeli do montażu na wale o średnicy czopa ϕ45 oraz średnicy otworu w korpusie ϕ85 i wymaganej nośności C_O = 68 kN, należy dobrać łożysko oznaczone symbolem

A. NU309

B. NU2209

C. NU209E

D. NU2209E

MEC.06Pytanie 159

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn

Do produkcji gwintowników ręcznych wykorzystuje się stal narzędziową

A. węglowa

B. szybkotnąca

C. do pracy na gorąco

D. do pracy na zimno

MEC.06Pytanie 160

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

W przypadku połączeń klejonych warstwa kleju nie

A. ulega procesowi starzenia.

B. tłumi wibracje.

C. osłabia połączone elementy.

D. zapewnia uszczelnienie połączeń.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

W wiertarce stojakowej przedstawionej na schemacie, napęd ruchu posuwowego na tuleję wrzeciona przenoszony jest poprzez mechanizm

Aby zweryfikować okrągłość wałka, jakiego narzędzia należy użyć?

Wstępne ogrzewanie blachy o grubości do 10 mm do temperatury 50°C przy użyciu palnika acetylenowo-tlenowego wykonuje się w trakcie spawania

Jakie jest zastosowanie maski spawalniczej?

Jakie elementy są realizowane w procesie tłoczenia?

Na rysunku przedstawiono sposób przygotowania brzegów spawanych blach do wykonania spoiny oznaczonej symbolem

Jakie wyposażenie powinno znajdować się na stanowisku do spawania elektrodą otuloną?

Redukcję średnicy utwardzonego wałka o 0,2 mm należy zrealizować w trakcie operacji

Który z narzędzi pomiarowych jest używany do identyfikacji pęknięć w wale korbowym?

Na podstawie analizy rysunku, danych katalogowych i pomiarów można stwierdzić, że

Do wykonania otworu tolerowanego, np. ϕ16H7, oprócz wiertła stosuje się narzędzie przedstawione na zdjęciu oznaczonym literą

Kucie matrycowe to jedna z technik

Element konstrukcyjny zakończony gwintem przedstawiony jest na rysunku

Jakiego rodzaju łożysko jest zastosowane w połączeniu przedstawionym na rysunku?

Korbowód urządzenia przedstawionego na schemacie (oznaczony numerem 3) należy wykonać ze stali

Bardzo precyzyjne dopasowanie współdziałających powierzchni elementów maszyn osiąga się poprzez ręczną obróbkę

Degradacja metali spowodowana oddziaływaniem suchych gazów lub cieczy nieprzewodzących elektryczności określana jest mianem korozji.

Rysunek przedstawia sposób kontroli osadzenia panewek łożysk ślizgowych w korpusie poprzez sprawdzenie

Do toczenia wałków służy obrabiarka przedstawiona na rysunku oznaczonym literą

W czasie spawania może dochodzić do powstawania wad w spoinach. Na którym rysunku przedstawione jestpodtopienie spoiny?

Połączenie zgrzewane przedstawione jest na rysunku

Jakie narzędzie wykorzystuje się do określenia środka obiektów o kształcie okrągłym?

Etapy procesu klejenia obejmują: przygotowanie kleju oraz powierzchni, a także

Dociskacz, przypór oraz nagłowniak to narzędzia wykorzystywane do realizacji połączeń

Jakie narzędzia są wykorzystywane do trasowania?

Na którym rysunku przedstawiono podtrzymkę stosowaną do toczenia długich wałków?

Wartość parametru chropowatości powierzchni Ra, zaznaczonej na rysunku dla średnicy ϕ60 wynosi

Część tnąca skrobaka wykonana jest

W czterostopniowej przekładni zębatej doszło do uszkodzenia jednego łożyska tocznego. Jakie łożyska powinny zostać wymienione podczas naprawy tej przekładni?

Proces korozji chemicznej metali polega na

Na rysunku przedstawiono ustalenie i zamocowanie przedmiotu

Po zakończeniu pomiarów, wzorcowe płytki powinny zostać umyte w

Którą maszynę charakteryzują dane techniczne zawarte we fragmencie dokumentacji techniczno-ruchowej?

Jakie materiały stosuje się do produkcji panewki łożyska ślizgowego pracującego w podwyższonych temperaturach?

Aby wykonać toczenie długich stożków, należy użyć

Zgodnie z informacją w tabeli, do wykonania otworu pod gwint M16 w żeliwie należy zastosować wiertło o średnicy

Po zakończeniu pomiaru wzorcowymi płytkami, powinno się je umyć w

Zgodnie z danymi w tabeli do montażu na wale o średnicy czopa ϕ45 oraz średnicy otworu w korpusie ϕ85 i wymaganej nośności CO = 68 kN, należy dobrać łożysko oznaczone symbolem

Do produkcji gwintowników ręcznych wykorzystuje się stal narzędziową

W przypadku połączeń klejonych warstwa kleju nie

Zgodnie z danymi w tabeli do montażu na wale o średnicy czopa ϕ45 oraz średnicy otworu w korpusie ϕ85 i wymaganej nośności C_O = 68 kN, należy dobrać łożysko oznaczone symbolem
