MEC.06Pytanie 161

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn Obróbka i montaż

Reperacja noża tokarskiego z wymienną płytką skrawającą, w której na powierzchni przyłożenia powstał rowek, polega na

A. wymianie części chwytowej

B. wymianie płytki skrawającej

C. szlifowaniu powierzchni przyłożenia

D. szlifowaniu powierzchni natarcia

MEC.06Pytanie 162

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości

Aby uzyskać chropowatość powierzchni A, zgodnie z przedstawionym rysunkiem, należy wykonać operację

A. strugania.

B. frezowania.

C. przeciągania.

D. szlifowania.

MEC.06Pytanie 163

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Na którym rysunku przedstawiono mikrometr do pomiaru grubości blach lub taśm?

D.

A.

B.

C.

MEC.06Pytanie 164

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Bezpieczeństwo i eksploatacja

Jakim smarem oznaczany jest smar używany do łożysk tocznych?

A. ŁS

B. TŁ

C. SŁ

D. ŁT

MEC.06Pytanie 165

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości

Wykorzystując informacje zawarte w tabeli, określ w których klasach dokładności tolerancji produkowane są suwmiarki.

ISO – klasy dokładności tolerancji
Klasy dokładności tolerancji	01 0 1 2 3 4	5 6 7 8 9 10 11	12 13 14 15 16 17 18
Klasy dokładności tolerancji	narzędzia pomiarowe, sprawdziany produkcyjne	obrabiarki, obudowy maszyn i środki komunikacji	półfabrykaty, odlewy, dobra konsumpcyjne
Dziedzina zastosowania	narzędzia pomiarowe, sprawdziany produkcyjne	obrabiarki, obudowy maszyn i środki komunikacji	półfabrykaty, odlewy, dobra konsumpcyjne
Metody wytwarzania	obróbka precyzyjna: docieranie, honowanie	wiercenie, toczenie, frezowanie, szlifowanie, dokładne wałkowanie	walcowanie, kucie, prasowanie

A. Od 01 do 4

B. Od 2 do 8

C. Od 10 do 14

D. Od 5 do 11

MEC.06Pytanie 166

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja

Możliwość cięcia stali węglowej oraz innych materiałów nieprzewodzących prąd, takich jak: tworzywa sztuczne, kamień, szkło, ceramika, w temperaturze nieprzekraczającej 70°C, jest osiągalna za pomocą

A. łuku plazmowego.

B. strumienia wody.

C. promieni lasera.

D. gazy palne.

MEC.06Pytanie 167

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości

Na rysunkach przedstawiono etapy procesu technologicznego

A. wyoblania.

B. przecinania.

C. dogładzania.

D. polerowania.

MEC.06Pytanie 168

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Rysunek przedstawia sprawdzian

A. do gwintów wewnętrznych.

B. dwugraniczny do otworów.

C. jednograniczny do wałków.

D. do gwintów zewnętrznych.

MEC.06Pytanie 169

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Jak można uzyskać szczelne połączenie metalowych elementów bez ich topnienia?

A. lutowania

B. gwintowania

C. kołkowania

D. spawania

MEC.06Pytanie 170

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Rowek w wałku do połączenia wpustowego tworzy się na

A. wiertarce

B. frezarce

C. tokarce

D. szlifierce

MEC.06Pytanie 171

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Pomiary i kontrola jakości

Która z podanych wad uniemożliwia odnowienie wałka?

A. Zużycie powierzchni

B. Zgięcie wałka

C. Mikropęknięcia, układające się prostopadle do osi wałka

D. Widoczne drobne oznaki korozji

MEC.06Pytanie 172

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Przyrząd do pomiaru średnic wewnętrznych przedstawia zdjęcie oznaczone literą

D.

B.

A.

C.

MEC.06Pytanie 173

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Jakie narzędzie jest kluczowe w trakcie realizacji połączenia nitowego płaskowników?

A. Wiertło

B. Rozwiertak

C. Gwintownik

D. Pilnik

MEC.06Pytanie 174

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Aby uzyskać gwint zewnętrzny, należy użyć

A. gwintownika

B. przeciągacza

C. frezów tarczowych

D. nóż tokarski

MEC.06Pytanie 175

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Pomiary i kontrola jakości Połączenia i łączenie materiałów

Określ na podstawie danych wymiary pogłębienia dla śrub z łbem sześciokątnym M8 dokręcanych kluczem nasadowym.

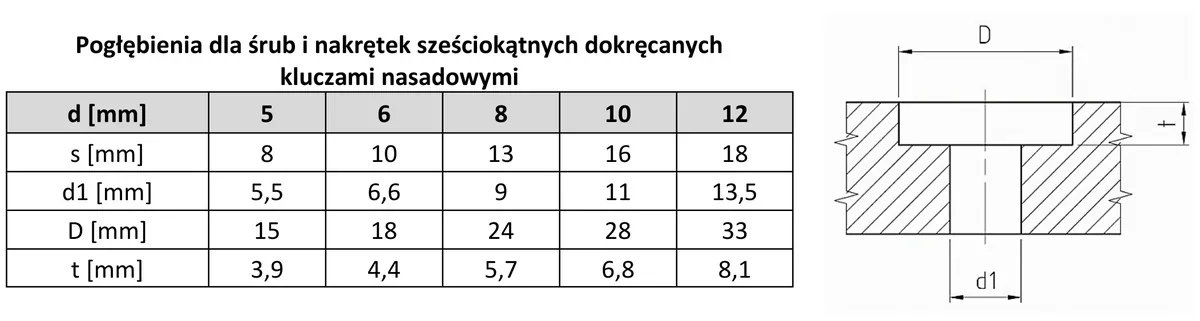

Tabela wymiarów pogłębień dla śrub sześciokątnych oraz rysunek pogłębienia z wymiarami D, d1 i t

A. D = 15 mm, d1 = 5,5 mm, t = 3,9 mm

B. D = 24 mm, d1 = 9 mm, t = 5,7 mm

C. D = 24 mm, d1 = 11 mm, t = 5,7 mm

D. D = 18 mm, d1 = 6,6 mm, t = 4,4 mm

MEC.06Pytanie 176

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Na podstawie informacji w zamieszczonej tabeli, jako materiał zastępczy za żeliwo ZL400, dla którego Rm=400 MPa, Re=600 MPa, należy zastosować stal. Zaleca się, aby własności wytrzymałościowe i plastyczne były nie mniejsze niż materiału zastępowanego. Który rodzaj stali spełnia te warunki?

Znak stali	Re [MPa]	Rm[MPa]
S3S	350	240
S4S	400	250
36	700	360
10	540	270
55	660	310
20H	800	550
20HG	1100	750

A. 20H

B. St4S

C. 55

D. St6

MEC.06Pytanie 177

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Wskazanie śruby mikrometrycznej wynosi

A. 21,66 mm

B. 21,14 mm

C. 21,50 mm

D. 21,64 mm

MEC.06Pytanie 178

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Jaką metodę obróbczo-wytwórczą należy zastosować do produkcji haka suwnicy?

A. Toczenia

B. Frezowania

C. Dłutowania

D. Kucia

MEC.06Pytanie 179

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Który pomiar rozstawu otworów (zgodnie z rysunkiem) mieści się w granicy tolerancji wymiarowej?

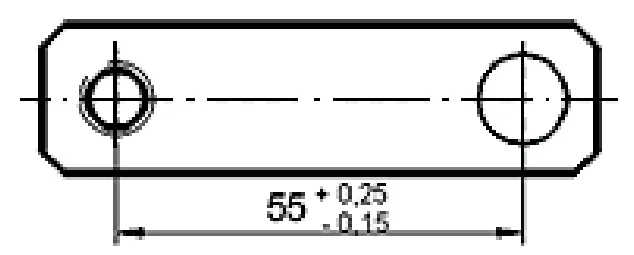

Rysunek płaskownika z dwoma otworami i wymiarem rozstawu 55 z odchyłkami +0,25 i -0,15

A. 54,90

B. 54,65

C. 54,60

D. 54,75

MEC.06Pytanie 180

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów Rysunek techniczny i dokumentacja

Rysunek przedstawia

A. śrubę.

B. sworzeń.

C. kołek.

D. wkręt.

MEC.06Pytanie 181

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn Obróbka i montaż

Reperacja noża tokarskiego z wymienną płytką skrawającą, w którym powstał rowek na powierzchni natarcia, polega na

A. szlifowaniu powierzchni tnącej

B. szlifowaniu powierzchni przylegania

C. wymianie płytki skrawającej

D. wymianie elementu roboczego

MEC.06Pytanie 182

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Z jaką dokładnością można wykonać pomiar używając suwmiarki przedstawionej na rysunku?

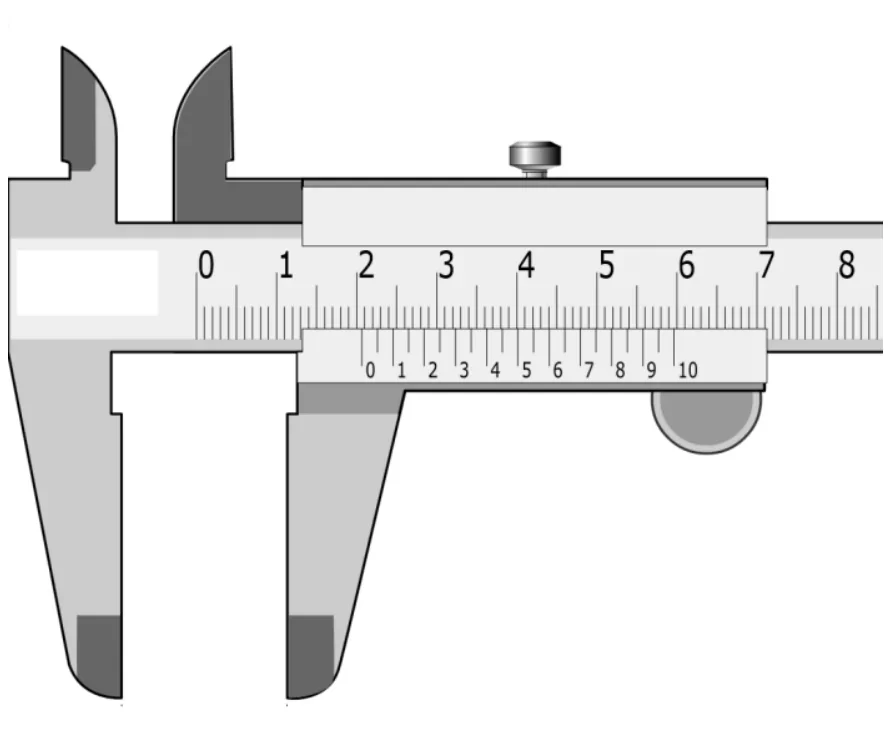

Rysunek suwmiarki z podziałką główną i noniuszem o 10 działkach

A. 0,05 mm

B. 0,50 mm

C. 0,02 mm

D. 0,10 mm

MEC.06Pytanie 183

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Do wykonania cięcia krążka blachy, pokazanego na rysunku, zastosowano

A. nożyce krążkowe.

B. nożyce gilotynowe.

C. przecinarkę taśmową.

D. przecinarkę tarczową.

MEC.06Pytanie 184

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Na jakim urządzeniu wykonuje się wielowypust?

A. na tokarce

B. na zgrzewarce

C. na wiertarce

D. na frezarce

MEC.06Pytanie 185

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów

W procesie lutowania miękkiego wykorzystywany jest stop

A. cyny

B. cynku

C. miedzi

D. srebra

MEC.06Pytanie 186

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów

Dzięki zgrzewaniu można zestawić

A. stal St7 ze stalą 65

B. stop aluminium z ceramiką

C. stal St4S z ceramiką

D. stal St4S ze szkłem

MEC.06Pytanie 187

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Na rysunku pokazano czynność sprawdzania płaskości powierzchni przy użyciu

A. liniału krawędziowego.

B. liniału sinusowego.

C. pryzmy traserskiej.

D. przymiaru kreskowego.

MEC.06Pytanie 188

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja

Na schemacie kinematycznym oś oznaczona jest numerem

A. 4

B. 3

C. 1

D. 2

MEC.06Pytanie 189

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Rysunek techniczny i dokumentacja

Wyrób hutniczy o nazwie teownik przedstawiono na rysunku

C.

B.

A.

D.

MEC.06Pytanie 190

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja

Przedstawiony na rysunku element, umożliwiający przekazanie ruchu obrotowego, to

A. tarcza.

B. wałek.

C. zabierak.

D. oś.

MEC.06Pytanie 191

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Zgrubne wykonanie rowków w płycie, pokazane na rysunku, odbywa się w procesie

A. wycinania.

B. ścinania.

C. docierania.

D. wykrawania.

MEC.06Pytanie 192

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Precyzyjna obróbka prowadnic maszyn, wodzików silników oraz panwi, to

A. skrobanie

B. honowanie

C. docieranie

D. piłowanie

MEC.06Pytanie 193

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Pomiary i kontrola jakości Bezpieczeństwo i eksploatacja

Nie można uznać za przyczynę występowania uszkodzeń w trakcie produkcji

A. błędów konserwacyjnych

B. błędów pomiarowych

C. sprawnego oświetlenia

D. błędów montażowych

MEC.06Pytanie 194

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Dobierz długość oraz średnicę śruby do połączenia dwóch płaskowników o grubości 16 mm każdy. Grubość podkładek wynosi 0,1 grubości płaskownika. Skorzystaj z danych w tabeli.

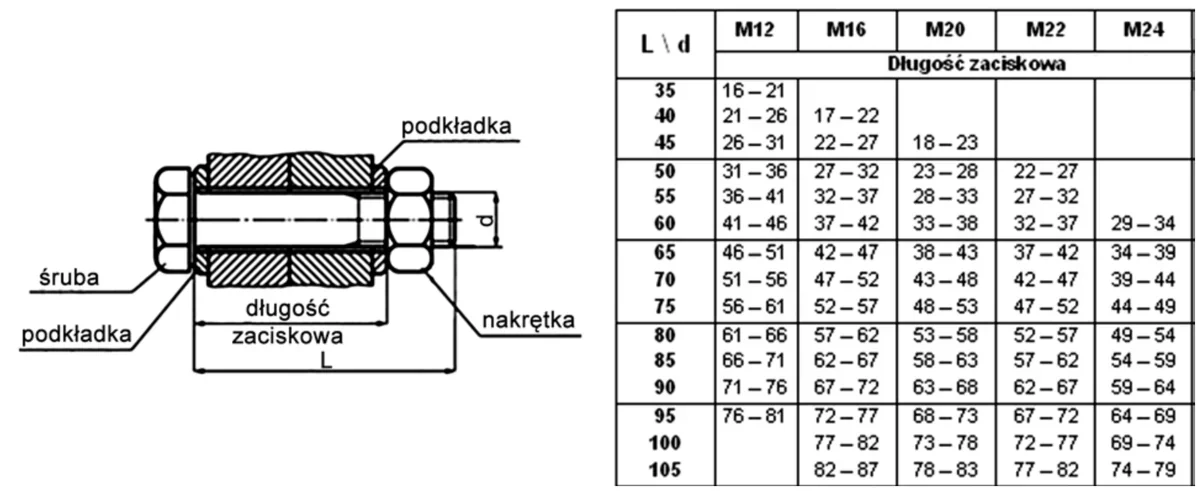

Rysunek połączenia śrubowego z podkładkami i nakrętką oraz tabela długości zaciskowej śrub

A. L = 35, śruba M12

B. L = 80, śruba M24

C. L = 55, śruba M16

D. L = 65, śruba M22

MEC.06Pytanie 195

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Pomiary i kontrola jakości

Na podstawie przedstawionego fragmentu katalogu na czop wałka o średnicy φ20 mm należy dobrać łożysko oznaczone wg PN

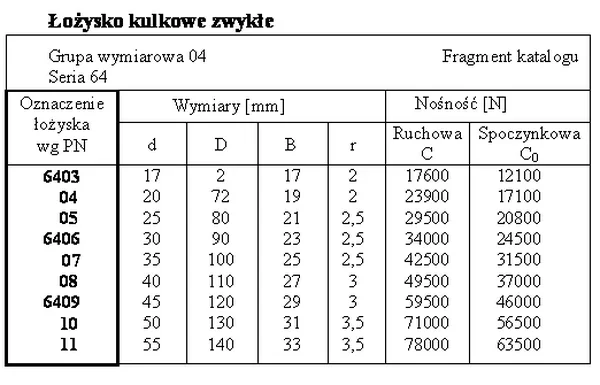

Fragment katalogu łożysk kulkowych zwykłych z oznaczeniami, wymiarami d, D, B, r i nośnością

A. 6406

B. 6404

C. 6407

D. 6405

MEC.06Pytanie 196

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Rysunek techniczny i dokumentacja

Wskaż technologiczną kolejność czynności trasowania otworu o kształcie sześciokąta przedstawionego na rysunku.

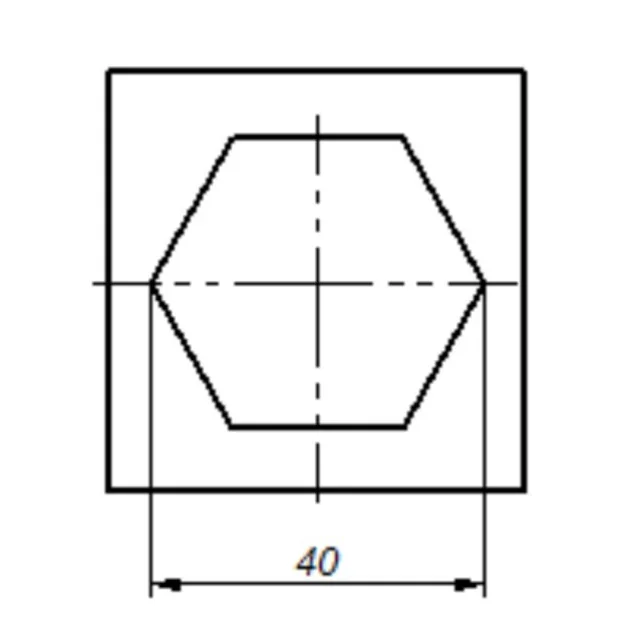

Rysunek otworu w kształcie sześciokąta z osiami i wymiarem 40

A. Trasowanie osi, punktowanie wierzchołków sześciokąta, trasowanie cyrklem wierzchołków sześciokąta, trasowanie boków sześciokąta.

B. Trasowanie osi, punktowanie środka sześciokąta, trasowanie koła o średnicy ϕ40, trasowanie cyrklem wierzchołków sześciokąta, trasowanie boków sześciokąta.

C. Trasowanie osi, punktowanie wierzchołków sześciokąta, trasowanie boków sześciokąta.

D. Punktowanie środka sześciokąta, trasowanie koła o średnicy ϕ40, trasowanie rysikiem wierzchołków sześciokąta, trasowanie boków sześciokąta.

MEC.06Pytanie 197

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Bezpieczeństwo i eksploatacja

Który opis odnosi się do zakresu demontażu sprzętu w trakcie przeprowadzania remontu?

A. W trakcie remontu regeneracji poddawane są wszystkie uszkodzone elementy urządzenia

B. Demontaż urządzenia dokonuje się jedynie w czasie produkcji nowych maszyn

C. Niezawodność definiuje się przez liczbę egzemplarzy przedmiotów, które będą funkcjonować bez usterek lub z niewielkimi uszkodzeniami w określonym okresie czasu

D. Demontaż urządzenia realizuje się w takim zakresie, aby uzyskać dostęp do komponentów maszyn wymagających naprawy

MEC.06Pytanie 198

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Jakie urządzenie stosuje się do obróbki uzębień kół zębatych?

A. wiertarki wielowrzecionowej

B. tokarki karuzelowej

C. frezarki obwiedniowej

D. prasy hydraulicznej

MEC.06Pytanie 199

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Który łącznik należy zastosować do wykonania połączenia nitowanego?

A.

D.

B.

C.

MEC.06Pytanie 200

Montaż i obsługa prostych ele…

Kategorie: Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Który rysunek przedstawia wynik pomiaru mikrometrem, wynoszący 23,82 mm?

B.

A.

D.

C.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Reperacja noża tokarskiego z wymienną płytką skrawającą, w której na powierzchni przyłożenia powstał rowek, polega na

Aby uzyskać chropowatość powierzchni A, zgodnie z przedstawionym rysunkiem, należy wykonać operację

Na którym rysunku przedstawiono mikrometr do pomiaru grubości blach lub taśm?

Jakim smarem oznaczany jest smar używany do łożysk tocznych?

Wykorzystując informacje zawarte w tabeli, określ w których klasach dokładności tolerancji produkowane są suwmiarki.

Możliwość cięcia stali węglowej oraz innych materiałów nieprzewodzących prąd, takich jak: tworzywa sztuczne, kamień, szkło, ceramika, w temperaturze nieprzekraczającej 70°C, jest osiągalna za pomocą

Na rysunkach przedstawiono etapy procesu technologicznego

Rysunek przedstawia sprawdzian

Jak można uzyskać szczelne połączenie metalowych elementów bez ich topnienia?

Rowek w wałku do połączenia wpustowego tworzy się na

Która z podanych wad uniemożliwia odnowienie wałka?

Przyrząd do pomiaru średnic wewnętrznych przedstawia zdjęcie oznaczone literą

Jakie narzędzie jest kluczowe w trakcie realizacji połączenia nitowego płaskowników?

Aby uzyskać gwint zewnętrzny, należy użyć

Określ na podstawie danych wymiary pogłębienia dla śrub z łbem sześciokątnym M8 dokręcanych kluczem nasadowym.

Wskazanie śruby mikrometrycznej wynosi

Jaką metodę obróbczo-wytwórczą należy zastosować do produkcji haka suwnicy?

Który pomiar rozstawu otworów (zgodnie z rysunkiem) mieści się w granicy tolerancji wymiarowej?

Rysunek przedstawia

Reperacja noża tokarskiego z wymienną płytką skrawającą, w którym powstał rowek na powierzchni natarcia, polega na

Z jaką dokładnością można wykonać pomiar używając suwmiarki przedstawionej na rysunku?

Do wykonania cięcia krążka blachy, pokazanego na rysunku, zastosowano

Na jakim urządzeniu wykonuje się wielowypust?

W procesie lutowania miękkiego wykorzystywany jest stop

Dzięki zgrzewaniu można zestawić

Na rysunku pokazano czynność sprawdzania płaskości powierzchni przy użyciu

Na schemacie kinematycznym oś oznaczona jest numerem

Wyrób hutniczy o nazwie teownik przedstawiono na rysunku

Przedstawiony na rysunku element, umożliwiający przekazanie ruchu obrotowego, to

Zgrubne wykonanie rowków w płycie, pokazane na rysunku, odbywa się w procesie

Precyzyjna obróbka prowadnic maszyn, wodzików silników oraz panwi, to

Nie można uznać za przyczynę występowania uszkodzeń w trakcie produkcji

Dobierz długość oraz średnicę śruby do połączenia dwóch płaskowników o grubości 16 mm każdy. Grubość podkładek wynosi 0,1 grubości płaskownika. Skorzystaj z danych w tabeli.

Na podstawie przedstawionego fragmentu katalogu na czop wałka o średnicy φ20 mm należy dobrać łożysko oznaczone wg PN

Wskaż technologiczną kolejność czynności trasowania otworu o kształcie sześciokąta przedstawionego na rysunku.

Który opis odnosi się do zakresu demontażu sprzętu w trakcie przeprowadzania remontu?

Jakie urządzenie stosuje się do obróbki uzębień kół zębatych?

Który łącznik należy zastosować do wykonania połączenia nitowanego?

Który rysunek przedstawia wynik pomiaru mikrometrem, wynoszący 23,82 mm?
