MEC.06Pytanie 281
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Do wykonywania haka, pokazanego na rysunku, należy użyć narzędzia w postaci
A. noża.
B. formy.
C. oprawki.
D. matrycy.
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
MEC.06Pytanie 282
Montaż i obsługa prostych ele…
Kategorie: Obróbka i montaż Pomiary i kontrola jakości Rysunek techniczny i dokumentacja
Rysunek przedstawia
A. pomiar bicia promieniowego wałka.
B. pomiar bicia osiowego wałka.
C. prostowanie wałka o małej średnicy.
D. toczenie gwintu zewnętrznego.
MEC.06Pytanie 283
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów Rysunek techniczny i dokumentacja
Jakiego rodzaju łożysko jest zastosowane w połączeniu przedstawionym na rysunku?
A. Kulkowe.
B. Ślizgowe.
C. Baryłkowe.
D. Stożkowe.
MEC.06Pytanie 284
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn Obróbka i montaż
W wiertarce stojakowej przedstawionej na schemacie, napęd ruchu posuwowego na tuleję wrzeciona przenoszony jest poprzez mechanizm
A. śrubowy.
B. zębatkowy.
C. jarzmowy.
D. korbowy.
MEC.06Pytanie 285
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn Obróbka i montaż
Aby prawidłowo zamocować przedmiot obrabiany w kłach tokarki, jakie elementy są dodatkowo potrzebne?
A. tarczy zabierakowej i zabieraka
B. trzpienia i podtrzymki ruchomej
C. tarczy zabierakowej i trzpienia stałego
D. zabieraka i podtrzymki stałej
MEC.06Pytanie 286
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Podczas wytwarzania precyzyjnych części należy użyć
A. piły tarczowej
B. pilników igiełkowych
C. piły ramowej
D. pilników zdzieraków
MEC.06Pytanie 287
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów
Narzynka to przyrząd wykorzystujący do tworzenia
A. gwintów wewnętrznych
B. rowków obwodowych
C. gwintów zewnętrznych
D. zębatek prostych
MEC.06Pytanie 288
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Jakie urządzenie stosuje się do obróbki uzębień kół zębatych?
A. frezarki obwiedniowej
B. wiertarki wielowrzecionowej
C. prasy hydraulicznej
D. tokarki karuzelowej
MEC.06Pytanie 289
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Pomiary i kontrola jakości
Ile wynosi średnica nominalna pierścienia wewnętrznego łożyska oznaczonego symbolem 6318 i parametrach podanych w tabeli?
A. 190 mm
B. 90 mm
C. 143 mm
D. 43 mm
MEC.06Pytanie 290
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Jaką ma nazwę oznaczone cyfrą 1 narzędzie stosowane w procesie cięcia rur?
A. Brzeszczot piły.
B. Przecinak ręczny.
C. Nożyce krążkowe.
D. Wycinak płaski.
MEC.06Pytanie 291
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż
Gładką oraz lustrzaną powłokę metalu można uzyskać dzięki
A. piłowaniu
B. polerowaniu
C. skrobaniu
D. docieraniu
MEC.06Pytanie 292
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów
Przedstawiony na rysunku przyrząd służy do
A. naciągu łańcucha.
B. montażu paska klinowego.
C. ściągania klinów.
D. montażu łożyska tocznego.
MEC.06Pytanie 293
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Pomiary i kontrola jakości Połączenia i łączenie materiałów

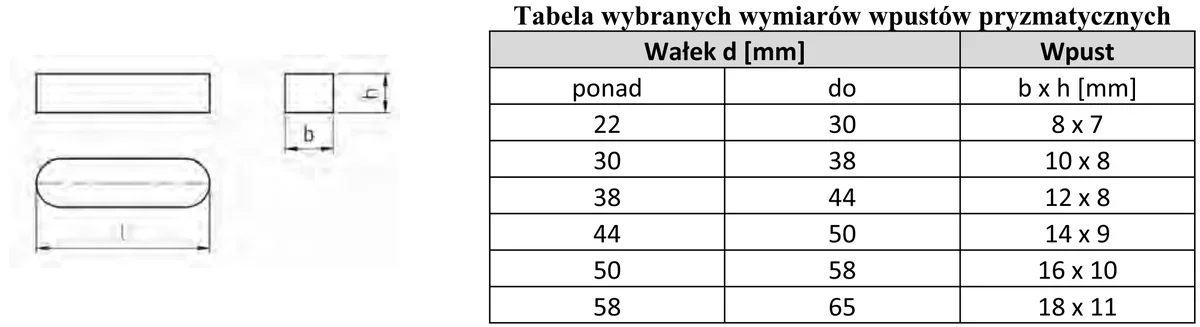

Korzystając z dokumentacji, dobierz wymiary przekroju poprzecznego wpustu pryzmatycznego dla wałka ϕ38.
A. 18 x 11
B. 12 x 8
C. 10 x 8
D. 8 x 7
MEC.06Pytanie 294
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja
Reduktor, który należy zamocować do butli acetylenowej, przedstawiono na rysunku oznaczonym literą
D.
A.
B.
C.
MEC.06Pytanie 295
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Na rysunku przedstawiono połączenie blach nitem
A. stożkowym.
B. kulistym.
C. soczewkowym.
D. rurkowym.
MEC.06Pytanie 296
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Przygotowanie do spawania doczołowego profili o grubości 10 mm polega na ich
A. zginaniu.
B. czołowym przysunięciu.
C. ukosowaniu w kształcie X.
D. ukosowaniu o kształcie V.
MEC.06Pytanie 297
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Jakie urządzenia są wykorzystywane do kontroli suwmiarkowych narzędzi pomiarowych?
A. wzorcowe płytki.
B. przyrządy liniowe.
C. mierniki napięcia.
D. manometry.
MEC.06Pytanie 298
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż
Jakie elementy maszyn można naprawiać przy użyciu procesów strugania, szlifowania, skrobania lub docierania?
A. Wałki
B. Łożyska
C. Zawory
D. Prowadnice
MEC.06Pytanie 299
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

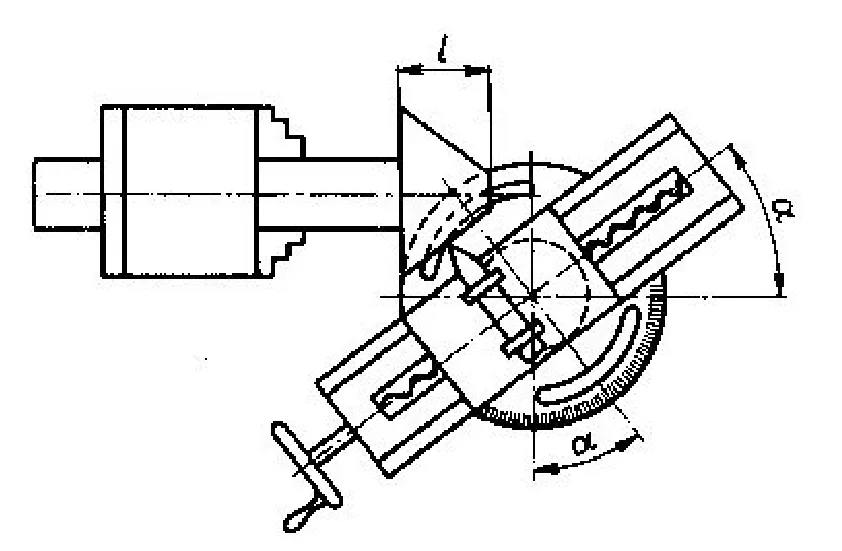

Skręcone sanie narzędziowe przedstawione na rysunku umożliwiają toczenie
A. gwintów.
B. rowków.
C. otworów.
D. stożków.
MEC.06Pytanie 300
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Zbudowanie którego rodzaju połączenia nie wymaga użycia dodatkowego komponentu niezbędnego do jego utworzenia?
A. Sworzniowego
B. Wielowypustowego
C. Wpustowego
D. Kołkowego
MEC.06Pytanie 301
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Jakie narzędzie jest wykorzystywane do pomiaru średnicy ϕ15H7 w produkcji seryjnej?
A. sprawdzian szczękowy
B. mikrometr
C. czujnik zegarowy
D. sprawdzian tłoczkowy
MEC.06Pytanie 302
Montaż i obsługa prostych ele…
Kategorie: Obróbka i montaż Połączenia i łączenie materiałów
Gwintów nie wykonuje się podczas procesu
A. toczenia
B. frezowania
C. szlifowania
D. strugania
MEC.06Pytanie 303
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Połączenia i łączenie materiałów Rysunek techniczny i dokumentacja
Przyrząd stosowany do wykonywania połączeń nitowych przedstawiono na rysunku oznaczonym literą
D.
C.
B.
A.
MEC.06Pytanie 304
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Rysunek techniczny i dokumentacja
Który rysunek przedstawia imadło maszynowe precyzyjne?
B.
A.
D.
C.
MEC.06Pytanie 305
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Jakie narzędzie powinno się wykorzystać do luzowania śrub z wewnętrznym sześciokątnym otworem w główce śruby?
A. Klucz płaski
B. Wkrętak płaski
C. Klucz imbusowy
D. Szczypce płaskie
MEC.06Pytanie 306
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Jak można zmierzyć głębokość rowka?
A. średnicówką
B. suwmiarką uniwersalną
C. mikrometrem zewnętrznym
D. mikrometrem wewnętrznym
MEC.06Pytanie 307
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż
Do obróbki manualnej powierzchni płaskich nie zalicza się
A. skrobanie
B. frezowanie
C. piłowanie
D. polerowanie
MEC.06Pytanie 308
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Obróbka i montaż Bezpieczeństwo i eksploatacja
Które z przedstawionych imadeł należy zastosować do zamocowania przedmiotu obrabianego pod kątem do płaszczyzny stołu obrabiarki?
C.
B.
D.
A.
MEC.06Pytanie 309
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów
Które z połączeń uznawane jest za rozłączne?
A. Spawane
B. Nitowane
C. Wpustowe
D. Klejone
MEC.06Pytanie 310
Montaż i obsługa prostych ele…
Kategorie: Obróbka i montaż Rysunek techniczny i dokumentacja
Wskaż technologiczną kolejność czynności trasowania otworu o kształcie sześciokąta przedstawionego na rysunku.
A. Trasowanie osi, punktowanie środka sześciokąta, trasowanie koła o średnicy ϕ40, trasowanie cyrklem wierzchołków sześciokąta, trasowanie boków sześciokąta.
B. Punktowanie środka sześciokąta, trasowanie koła o średnicy ϕ40, trasowanie rysikiem wierzchołków sześciokąta, trasowanie boków sześciokąta.
C. Trasowanie osi, punktowanie wierzchołków sześciokąta, trasowanie cyrklem wierzchołków sześciokąta, trasowanie boków sześciokąta.
D. Trasowanie osi, punktowanie wierzchołków sześciokąta, trasowanie boków sześciokąta.
MEC.06Pytanie 311
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Pomiary i kontrola jakości

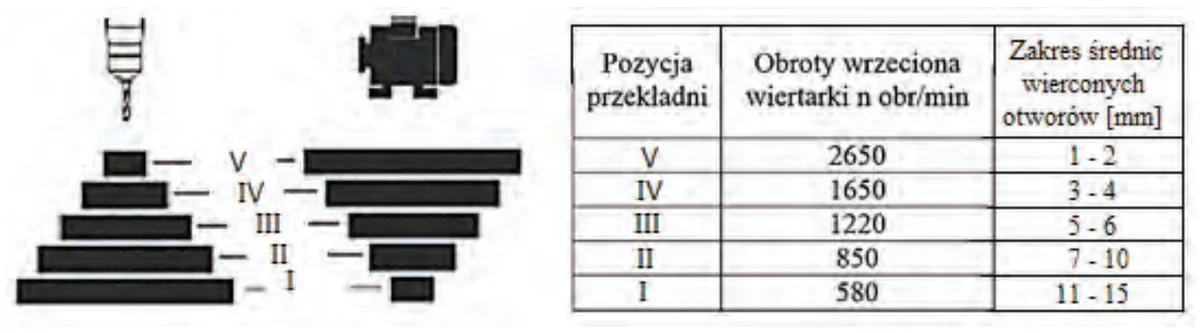

Na podstawie danych zamieszczonych w tabeli, dobierz pozycję przekładni stopniowej wiertarki do wykonania otworu ϕ7,5.
Pozycja II
Pozycja III
Pozycja I
Pozycja IV
MEC.06Pytanie 312
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż
Kołki rozcięte (przykład na rysunku) wykonuje się
A. ze stali narzędziowej.
B. ze stali sprężynowej.
C. z mosiądzu.
D. z duraluminium.
MEC.06Pytanie 313
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów
Jakie oznaczenie odnosi się do spawania elektrodą topliwą w atmosferze gazów obojętnych?
A. MAG
B. TIG
C. EO
D. MIG
MEC.06Pytanie 314
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja

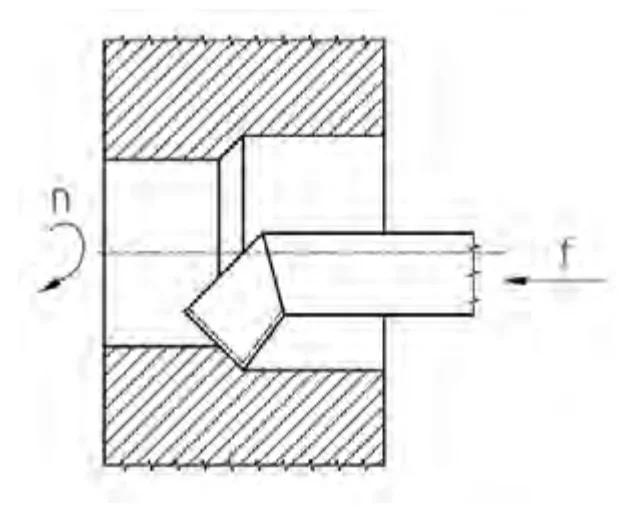

Na rysunku przedstawiono przedmiot podczas toczenia
A. gwintu zewnętrznego.
B. rowka wewnętrznego.
C. powierzchni walcowej wewnętrznej.
D. powierzchni czołowej zewnętrznej.
MEC.06Pytanie 315
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów
Jaki gaz stosuje się podczas spawania techniką TIG?
A. Argon
B. Gaz ziemny
C. Gaz propanowy
D. Gaz butanowy
MEC.06Pytanie 316
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż Pomiary i kontrola jakości
Jaki wymiar klasyfikuje wałek do wymiany, jeśli jego średnica z tolerancjami powinna wynosić ϕ50+0,065-0,035?
A. ϕ49,550
B. ϕ50,060
C. ϕ49,975
D. ϕ50,036
MEC.06Pytanie 317
Montaż i obsługa prostych ele…
Kategorie: Materiały i elementy maszyn Obróbka i montaż
Wrzecienniki dla obrabiarek skrawających produkuje się
A. ze stali narzędziowej
B. z znalu
C. z duraluminium
D. z żeliwa
MEC.06Pytanie 318
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Bezpieczeństwo i eksploatacja
Jakie metody stosuje się do czyszczenia powierzchni roboczych pilników?
A. strumieniem sprężonego powietrza
B. czyściwem z bawełny
C. papierem ściernym
D. stalową szczotką drucianą
MEC.06Pytanie 319
Montaż i obsługa prostych ele…
Kategorie: Obróbka i montaż Bezpieczeństwo i eksploatacja
Jakie ciśnienie robocze jest zazwyczaj używane w instalacjach pneumatycznych?
A. 6 bar
B. 25 bar
C. 1 bar
D. 15 bar
MEC.06Pytanie 320
Montaż i obsługa prostych ele…
Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości
Który sprawdzian kontrolny służy do określenia szczeliny lub luzu pomiędzy powierzchniami elementów maszyn?
D.
C.
A.
B.
