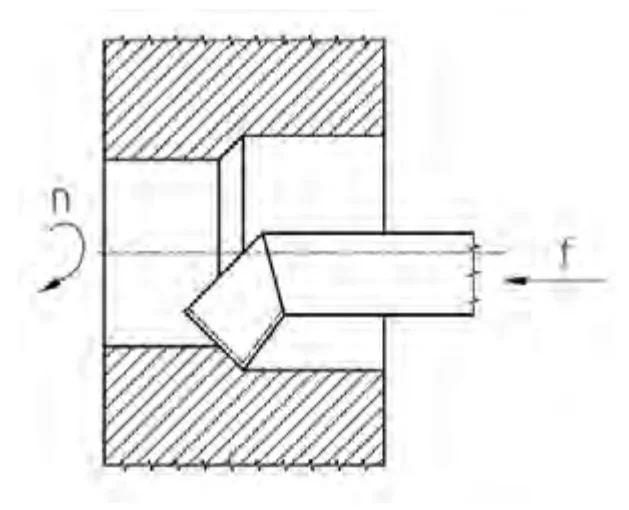

Na rysunku przedstawiono przedmiot podczas toczenia
A. gwintu zewnętrznego.
B. powierzchni czołowej zewnętrznej.
C. rowka wewnętrznego.
D. powierzchni walcowej wewnętrznej.
Pytanie z egzaminu CKE, październik 2016 (arkusz M.20-X-16.08).
Poprawna odpowiedź, dotycząca powierzchni walcowej wewnętrznej, jest zgodna z przedstawionym procesem toczenia. W toczeniu narzędzie skrawające obrabia materiał, tworząc różne geometrie, a w tym przypadku skupiamy się na obróbce wewnętrznej. Powierzchnia walcowa wewnętrzna charakteryzuje się cylindrycznym kształtem, który jest kluczowy w wielu zastosowaniach przemysłowych, takich jak produkcja cylindrów, tulei czy innych komponentów wymagających precyzyjnego dopasowania. W praktyce, narzędzia skrawające do toczenia wewnętrznego są projektowane zgodnie z normami ISO, zapewniając wysoką jakość obróbki oraz minimalizując ryzyko defektów. Użycie odpowiednich parametrów skrawania, takich jak prędkość obrotowa, posuw oraz głębokość skrawania, wpływa na ostateczną jakość powierzchni. Dodatkowo, znajomość procesów tocznych i umiejętność ich zastosowania w praktyce jest niezwykle cenna w inżynierii produkcji.
Wybór odpowiedzi dotyczącej gwintu zewnętrznego jest błędny, ponieważ toczenie nie dotyczy procesu produkcji gwintów zewnętrznych, które zazwyczaj wymagają innych technik obróbczych, takich jak frezowanie czy gwintowanie. Narzędzie skrawające do gwintu zewnętrznego byłoby skonstruowane z myślą o uzyskaniu spiralnej geometrii, co znacząco różni się od narzędzi używanych do toczenia powierzchni walcowej wewnętrznej. Kolejna odpowiedź dotycząca powierzchni czołowej zewnętrznej również nie jest trafna, gdyż toczenie koncentruje się na obróbce cylindrycznej, a nie na końcowej geometrii detalu. Obróbka czołowa wymagałaby innego podejścia, wykorzystującego narzędzia skrawające o innej konstrukcji. Z kolei rowek wewnętrzny kojarzy się z procesem frezowania, gdzie narzędzie przemieszcza się wzdłuż osi detalu, co nie ma zastosowania w opisanym procesie toczenia. Te błędne odpowiedzi wskazują na nieporozumienia dotyczące podstawowych różnic między technikami obróbczych, co jest kluczowe dla zrozumienia procesów w inżynierii mechanicznej. Aby poprawnie interpretować zagadnienia związane z obróbką, istotne jest zrozumienie specyfiki każdej z metod oraz ich zastosowań, co przekłada się na efektywność produkcji oraz jakość wytwarzanych komponentów.
