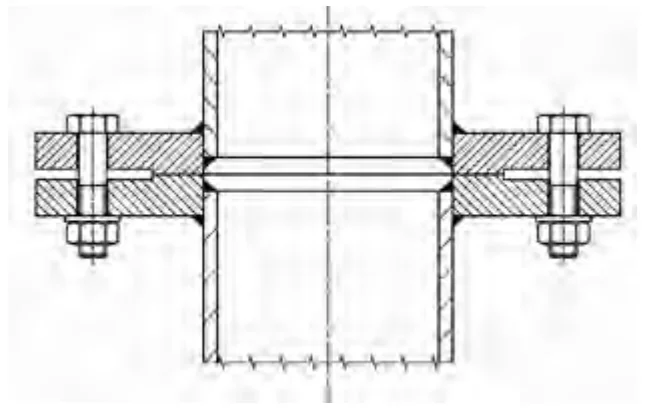

Który rodzaj połączenia rurowego przedstawia rysunek?
A. Kołnierzowe.
B. Klejone.
C. Spawane.
D. Kielichowe.
Pytanie z egzaminu CKE, październik 2016 (arkusz M.20-X-16.08).
Rysunek przedstawia połączenie rurowe kołnierzowe, które jest szeroko stosowane w różnych instalacjach przemysłowych, takich jak rurociągi wodne, gazowe oraz w systemach HVAC. Kołnierze, które widoczne są na rysunku, są elementami umożliwiającymi łączenie dwóch rur poprzez śruby i nakrętki, co zapewnia solidne i szczelne połączenie. Połączenia kołnierzowe są szczególnie cenione w aplikacjach, gdzie dostęp do elementów rurociągu jest ograniczony lub gdzie może być konieczne ich częste demontowanie i montowanie. Takie połączenia umożliwiają również łatwe przeprowadzanie inspekcji i konserwacji. W branży inżynieryjnej stosuje się różne standardy dotyczące połączeń kołnierzowych, takie jak ASME B16.5, które określają wymiary, tolerancje oraz klasy ciśnienia dla kołnierzy. Użycie odpowiednich materiałów oraz technik montażu zgodnych z tymi standardami jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności instalacji.
Wybór odpowiedzi spawane, klejone lub kielichowe sugeruje pewne nieporozumienia dotyczące charakterystyki połączeń rurowych. Połączenia spawane, choć oferują dużą trwałość i odporność na wysokie ciśnienia, nie są demontowalne, co czyni je niewłaściwym wyborem w kontekście rysunku, który przewiduje łatwą możliwość rozłączenia poszczególnych odcinków rur. Połączenia klejone, z kolei, są stosowane głównie w przypadku rur z tworzyw sztucznych, takich jak PVC, gdzie klej zapewnia trwałe połączenie, ale nie daje możliwości demontażu bez uszkodzenia materiału. Kielichowe połączenia, chociaż stosowane w systemach kanalizacyjnych i wodociągowych, opierają się na przesunięciu jednego końca rury w drugiego, co również nie odpowiada przedstawionemu na rysunku mechanizmowi łączenia. Powszechnym błędem jest mylenie różnych rodzajów połączeń na podstawie wizualnych podobieństw, a nie na podstawie ich funkcjonalności i zastosowania. Każdy typ połączenia ma swoje specyficzne zastosowania, wymagania dotyczące instalacji i konserwacji, a ich dobór powinien być oparty na analizie konkretnego kontekstu oraz potrzeb instalacji.
