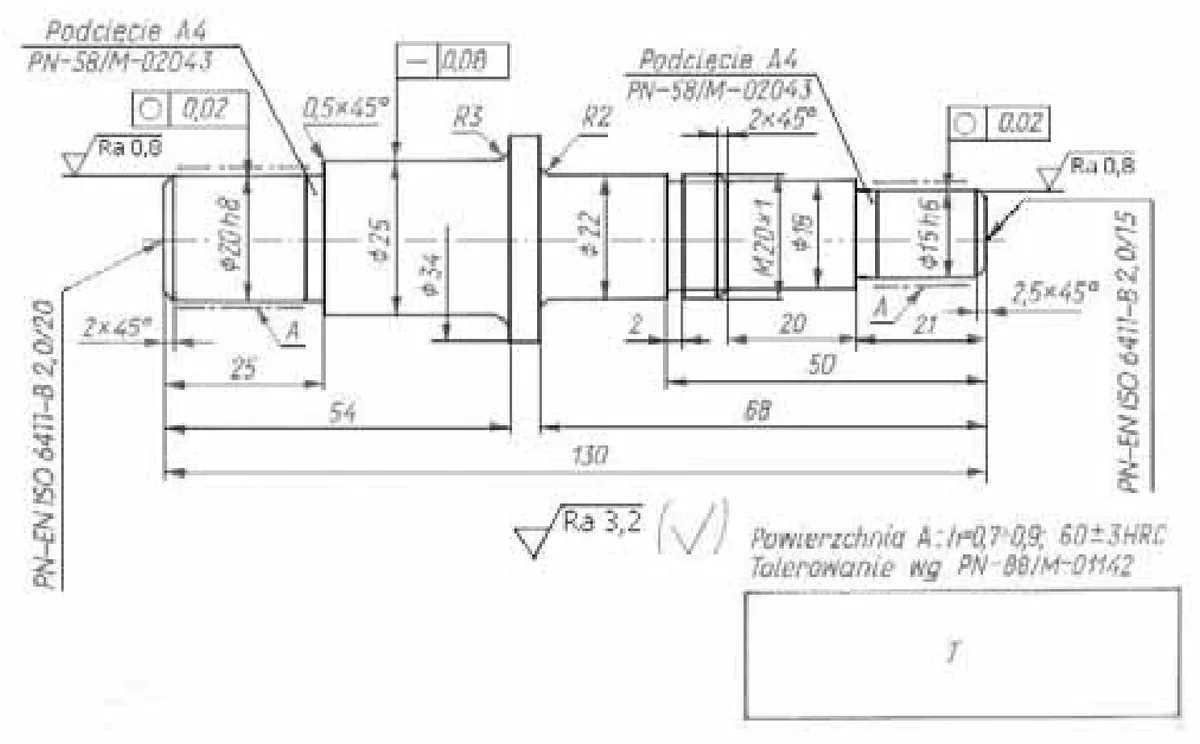

Z analizy rysunku wykonawczego wałka wynika, że powierzchnie oznaczone jako A, powinny być
A. hartowane.
B. mimośrodowe.
C. nieobrabiane.
D. współosiowe.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz M.20-X-14.05).
Odpowiedź 'hartowane' jest poprawna, ponieważ na rysunku wykonawczym wałka w lokalizacjach oznaczonych jako A zawarta jest adnotacja 'A-1:07-09, 60±3HRC', co jednoznacznie wskazuje na wymaganą twardość powierzchni w skali Rockwella. Proces hartowania jest niezbędny, aby osiągnąć pożądane właściwości mechaniczne, takie jak twardość i odporność na zużycie. Hartowanie polega na podgrzaniu materiału do wysokiej temperatury, a następnie szybkim schłodzeniu, co powoduje, że struktura stali ulega zmianie, zwiększając jej twardość. W praktyce, takie powierzchnie są często stosowane w elementach maszyn, które muszą znosić duże obciążenia i tarcie, jak wały napędowe czy osie. Zastosowanie odpowiednich norm, takich jak PN-EN ISO 683-1, gwarantuje, że proces hartowania odbywa się zgodnie z wymaganiami technicznymi, co jest kluczowe dla długowieczności i niezawodności produktów. Znajomość tych procesów pomaga inżynierom w projektowaniu komponentów o optymalnych właściwościach użytkowych, co w końcu przekłada się na efektywność i bezpieczeństwo całego systemu.
Wybór odpowiedzi o charakterze 'współosiowe', 'mimośrodowe' czy 'nieobrabiane' jest nieprawidłowy, ponieważ nie odnosi się do rzeczywistych wymagań przedstawionych w rysunku wykonawczym. Powierzchnie oznaczone jako A wymagają osiągnięcia twardości 60±3HRC, co jednoznacznie wskazuje na konieczność przeprowadzenia procesu hartowania. Odpowiedź 'współosiowe' implikuje, że elementy mają być ustawione w osi, co nie ma żadnego związku z wymaganą twardością czy obróbką materiału. Błędne jest również rozumienie pojęcia 'mimośrodowe', które odnosi się do konstrukcji, w której elementy nie są umieszczone współosiowo. Takie podejście nie tylko wprowadza zamieszanie, ale także zaburza proces projektowania, ponieważ nie uwzględnia kluczowych właściwości materiałowych. Z kolei odpowiedź 'nieobrabiane' jest całkowicie sprzeczna z adnotacją zawartą na rysunku, która jasno wskazuje, że obróbka cieplna jest konieczna do osiągnięcia wymaganej twardości. W rezultacie, ignorowanie tych specyfikacji może prowadzić do poważnych konsekwencji w kontekście funkcjonalności i trwałości produktu. W przemyśle wymagania dotyczące twardości powierzchni są kluczowe dla zapewnienia odpowiedniej wydajności maszyn, dlatego tak ważne jest zrozumienie i odpowiednie stosowanie norm oraz standardów obróbczych.
