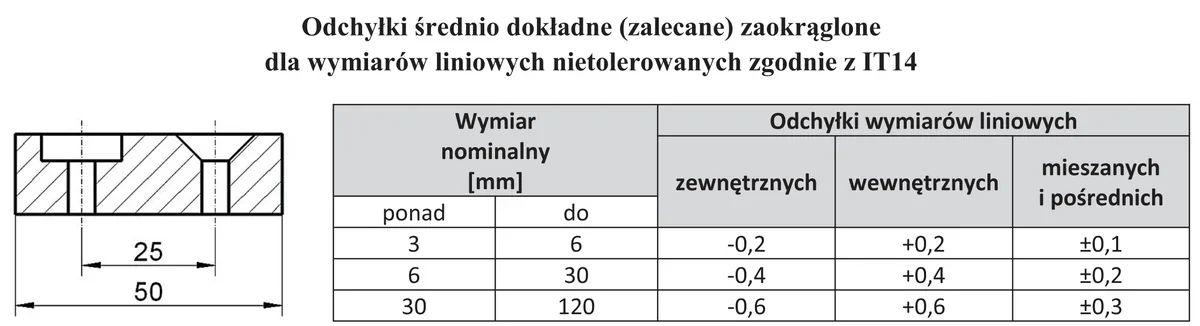

Po wykonaniu pomiarów sprawdzających elementu przedstawionego na rysunku, rzeczywiste wartości wynoszą: rozstaw osi 25,15 mm, wymiar zewnętrzny 49,55 mm. Na podstawie wartości pomiarów i tablicy tolerancji zgodnie z klasą IT14 wynika, że
A. obydwa wymiary nie mieszczą się w granicy tolerancji.
B. tylko rozstaw osi nie mieści się w granicy tolerancji.
C. obydwa wymiary mieszczą się w granicy tolerancji.
D. tylko wymiar zewnętrzny mieści się w granicy tolerancji.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz M.20-X-17.01).
Fajnie, że zaznaczyłeś, że oba wymiary są w granicach tolerancji. To naprawdę ma sens. Spójrz, 25,15 mm mieści się w przedziale 24,8 mm do 25,2 mm, więc wszystko jest ok. A co do wymiaru zewnętrznego, 49,55 mm też nie wychodzi poza tolerancje, bo jak zaokrąglisz do jednej cyfry po przecinku, to także będzie pasowało. Znajomość tolerancji w inżynierii to naprawdę ważna sprawa, bo to zapewnia, że wszystko będzie się dobrze współpracować w końcowych produktach. W produkcji seryjnej, korzystanie z tolerancji IT14 to świetny sposób na zmniejszenie odpadów i usprawnienie procesów. Nasze produkty dzięki temu mogą być naprawdę dobrej jakości, co też jest mega istotne.
Zauważam, że wybrałeś opcję, która twierdzi, że oba wymiary nie mieszczą się w tolerancji. To trochę nie to, co w rzeczywistości. 25,15 mm powinno być w porządku w zakresie IT14, więc to nie jest dobry wybór. Tu chodzi o zrozumienie granic tolerancji, a nie tylko wartości nominalnych. Wymiar 49,55 mm również pasuje do określonego przedziału tolerancji, więc nie ma tu czegoś, co by wskazywało na problem. Kiedy nie rozumiemy, jak działają zaokrąglenia i tolerancje, to może prowadzić do niepotrzebnej ostrożności w projektach, a to nie jest okej. Warto się tym zainteresować, bo umiejętność korzystania z norm tolerancji jest naprawdę kluczowa w naszej branży.
