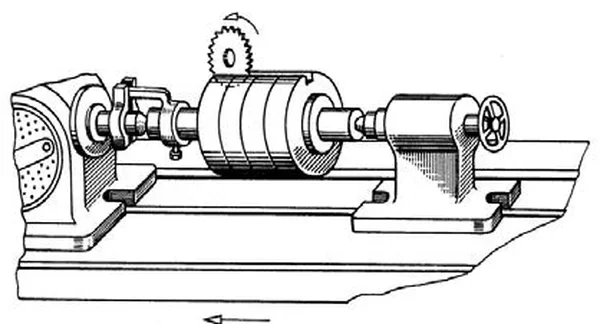

Na rysunku przedstawiono ustalenie i zamocowanie przedmiotu
A. w przyrządzie wiertarskim.
B. w kłach i podzielnicy.
C. w uchwycie trójszczękowym.
D. w imadle maszynowym.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz M.20-X-15.05).
Odpowiedź "w kłach i podzielnicy" jest poprawna, ponieważ na rysunku rzeczywiście przedstawiono przedmiot zamocowany w kłach tokarki. Kły są elementami mocującymi, które pozwalają na stabilne i precyzyjne trzymanie obrabianego materiału podczas obróbki skrawaniem. W kontekście tokarki, zastosowanie kłów jest kluczowe dla uzyskania wysokiej jakości wykończenia powierzchni oraz dokładnych wymiarów. Dodatkowo, podzielnica, widoczna na rysunku, umożliwia obracanie przedmiotu o dokładnie określone kąty, co jest istotne w przypadku operacji takich jak frezowanie czy toczenie złożone. W przemyśle, wykorzystanie kłów i podzielnicy jest standardem, który zapewnia nie tylko efektywność pracy, ale również bezpieczeństwo operatora maszyn. Warto zaznaczyć, że znajomość tych elementów i ich prawidłowe stosowanie jest kluczowe dla każdego technika i inżyniera w obszarze obróbki metali.
Chociaż odpowiedzi takie jak "w imadle maszynowym", "w przyrządzie wiertarskim" i "w uchwycie trój szczękowym" mogą wydawać się logiczne, to nie odpowiadają one rzeczywistości przedstawionej na rysunku. Imadła maszynowe są używane do mocowania przedmiotów w procesach, w których wymagane jest ich stabilne trzymanie, jednak na rysunku nie ma wskazań, które sugerowałyby użycie imadła. Również przyrząd wiertarski, pomimo że ma swoje zastosowanie w obróbce, nie jest odpowiedni do mocowania elementów w kontekście prezentowanej sytuacji. Uchwyt trój szczękowy, z drugiej strony, jest popularny w wiertarkach, ale jego zastosowanie w tokarkach jest ograniczone i nie jest widoczny na rysunku. Użycie nieodpowiednich narzędzi do mocowania może prowadzić do niestabilności obrabianego przedmiotu, co skutkuje błędami w wymiarach oraz niebezpieczeństwem dla operatora. Warto też pamiętać, że każdy element w procesie obróbki powinien być dobierany zgodnie z dobrymi praktykami, które zapewniają efektywność i bezpieczeństwo pracy. Zrozumienie odpowiednich narzędzi i ich zastosowania w kontekście obróbczych procesów technologicznych jest kluczowe w każdym profesjonalnym warsztacie.
