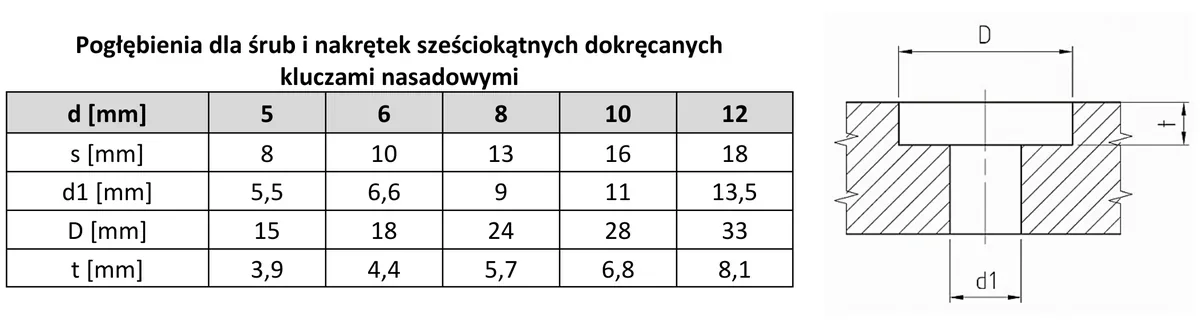

Określ na podstawie danych wymiary pogłębienia dla śrub z łbem sześciokątnym M8 dokręcanych kluczem nasadowym.
A. D = 18 mm, d1 = 6,6 mm, t = 4,4 mm
B. D = 15 mm, d1 = 5,5 mm, t = 3,9 mm
C. D = 24 mm, d1 = 11 mm, t = 5,7 mm
D. D = 24 mm, d1 = 9 mm, t = 5,7 mm
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.20-X-18.01).
Wybór odpowiedzi D = 24 mm, d1 = 9 mm, t = 5,7 mm jest prawidłowy, ponieważ te wymiary odpowiadają standardowym parametrom dla śrub z łbem sześciokątnym M8. Zgodnie z normą ISO 4017, śruby metryczne klasyfikowane są na podstawie średnicy nominalnej oraz geometrii głowy. Średnica D, czyli średnica zewnętrzna główki, wynosi 24 mm, a średnica d1, oznaczająca otwór na klucz, wynosi 9 mm, co jest zgodne z wymaganiami dla kluczy nasadowych. Głębokość pogłębienia t wynosząca 5,7 mm zapewnia odpowiednią przestrzeń dla klucza, co minimalizuje ryzyko uszkodzenia śruby podczas dokręcania. Zrozumienie tych wymiarów jest kluczowe w praktyce inżynierskiej, gdyż niewłaściwe dobranie narzędzi do śrub może prowadzić do błędów montażowych, a w konsekwencji do osłabienia połączeń. Dlatego tak ważne jest zapoznanie się z odpowiednimi tabelami wymiarów oraz standardami, które ułatwiają dobór właściwych narzędzi i komponentów w procesach montażowych.
Wybór niewłaściwej odpowiedzi na pytanie dotyczące wymiarów pogłębienia dla śrub z łbem sześciokątnym M8 może wynikać z kilku powszechnych nieporozumień związanych z interpretacją danych technicznych. Na przykład, odpowiedzi sugerujące, że średnica D wynosi 18 mm lub 15 mm, mogą wskazywać na zamieszanie pomiędzy różnymi typami śrub lub pojęciami związanymi z innymi standardami. W przypadku śrub M8, zewnętrzna średnica główki powinna wynosić 24 mm, co odpowiada specyfikacjom standardowym. Dodatkowo, średnica d1, która jest wielkością kluczową dla prawidłowego dopasowania narzędzia, wynosi 9 mm, lecz w niepoprawnych odpowiedziach pojawiają się wartości, które są znacznie poniżej tej normy. Takie nieprawidłowe pomiary mogą prowadzić do sytuacji, w których klucz nasadowy nie pasuje do śruby, co może skutkować uszkodzeniem zarówno narzędzia, jak i samej śruby. Ponadto, błędne określenie głębokości pogłębienia t może również prowadzić do problemów z dokręceniem, a tym samym osłabienia struktury połączeń. Istotne jest, aby przed przystąpieniem do pracy z elementami złącznymi znać normy i standardy, które regulują te wymiary, co jest niezbędne dla zapewnienia bezpieczeństwa i efektywności w montażu. Zrozumienie kontekstu technicznego oraz umiejętność pracy z dokumentacją techniczną są kluczowe w właściwym doborze komponentów oraz narzędzi w każdej branży inżynieryjnej.
