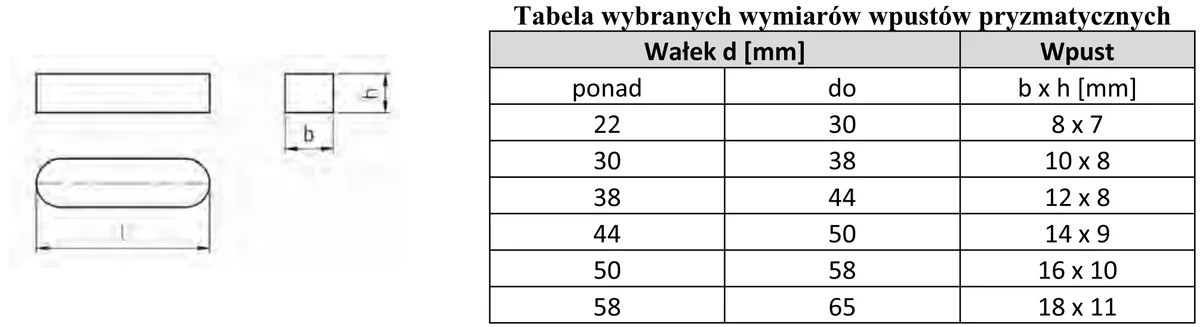

Korzystając z dokumentacji, dobierz wymiary przekroju poprzecznego wpustu pryzmatycznego dla wałka ϕ38.
A. 18 x 11
B. 12 x 8
C. 10 x 8
D. 8 x 7
Pytanie z egzaminu CKE, październik 2016 (arkusz M.20-X-16.08).
Wybór wymiarów wpustu pryzmatycznego 10 x 8 mm dla wałka o średnicy 38 mm jest zgodny z danymi zawartymi w dokumentacji technicznej. Zgodnie z obowiązującymi normami, wymiary wpustów są kluczowe dla zapewnienia odpowiedniego dopasowania i funkcjonalności połączeń. W przypadku wałków o średnicy w przedziale od 30 do 38 mm, zastosowanie wpustu o wymiarach 10 x 8 mm pozwala na efektywne przenoszenie momentu obrotowego oraz minimalizuje ryzyko luźnych połączeń, co mogłoby prowadzić do awarii mechanicznych. Tego rodzaju wpusty są powszechnie stosowane w różnych zastosowaniach przemysłowych, takich jak napędy mechaniczne, przekładnie czy systemy automatyki, gdzie wymagana jest precyzyjność i niezawodność. Dlatego znajomość odpowiednich wymiarów wpustów jest niezbędna dla inżynierów projektujących systemy, które muszą działać w trudnych warunkach oraz z wysokimi obciążeniami. W praktyce, niewłaściwy dobór wymiarów wpustu mógłby prowadzić do szybszego zużycia oraz uszkodzeń elementów maszyny, co wpływa nie tylko na koszty utrzymania, ale również na bezpieczeństwo użytkowników.
Nieodpowiednie wymiary wpustu pryzmatycznego mogą znacząco wpłynąć na efektywność i bezpieczeństwo działania urządzeń mechanicznych. W przypadku podanych nieprawidłowych odpowiedzi, takie jak 8 x 7 mm, 18 x 11 mm czy 12 x 8 mm, kluczowym błędem jest brak uwzględnienia standardowych wymiarów i norm dotyczących wpustów dla wałków o średnicy 38 mm. Zastosowanie mniejszych wymiarów, jak 8 x 7 mm, może prowadzić do niewystarczającego przenoszenia momentu obrotowego, co w efekcie skutkuje zwiększeniem luzy w połączeniu i szybszym zużyciem części. Z kolei wymiary takie jak 18 x 11 mm są zbyt duże, co również prowadzi do problemów w dopasowaniu i stabilności. Często błędne wnioski wynikają z nieznajomości dokumentacji technicznych lub ignorowania norm, które precyzyjnie definiują, jakie wymiary są optymalne dla danego zastosowania. Kluczowym aspektem, o którym należy pamiętać, jest to, że wszelkie odchylenia od norm mogą prowadzić do poważnych problemów w pracy układów mechanicznych, co może przejawiać się w postaci drgań, uszkodzeń, a w skrajnych przypadkach awarii. W związku z tym, zrozumienie zasad doboru wymiarów jest kluczowe dla zapewnienia trwałości i niezawodności urządzeń mechanicznych.
