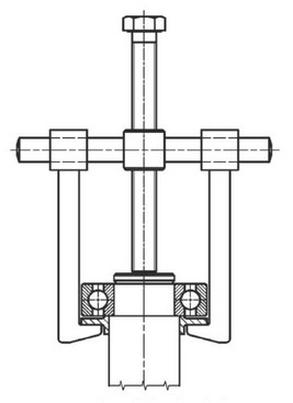

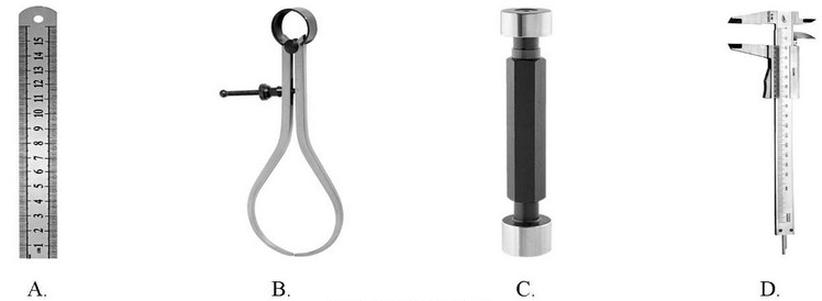

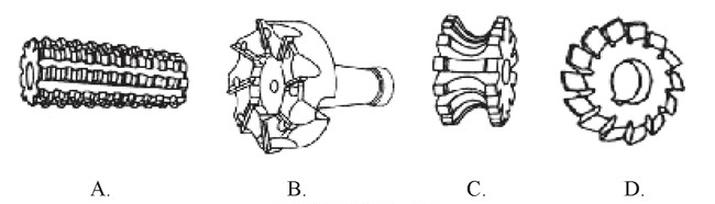

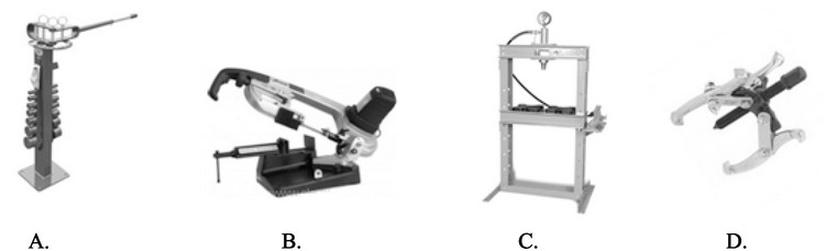

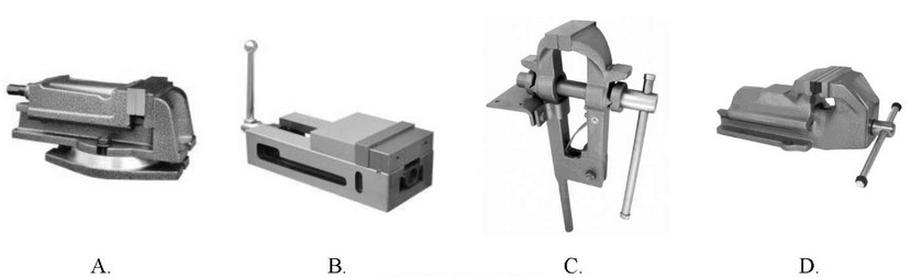

| ISO – klasy dokładności tolerancji | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Klasy dokładności tolerancji | 01 0 1 2 3 4 | 5 6 7 8 9 10 11 | 12 13 14 15 16 17 18 | ||||||||||||||||
| narzędzia pomiarowe, sprawdziany produkcyjne | obrabiarki, obudowy maszyn i środki komunikacji | półfabrykaty, odlewy, dobra konsumpcyjne | |||||||||||||||||
| Dziedzina zastosowania | narzędzia pomiarowe, sprawdziany produkcyjne | obrabiarki, obudowy maszyn i środki komunikacji | półfabrykaty, odlewy, dobra konsumpcyjne | ||||||||||||||||
| Metody wytwarzania | obróbka precyzyjna: docieranie, honowanie | wiercenie, toczenie, frezowanie, szlifowanie, dokładne wałkowanie | walcowanie, kucie, prasowanie | ||||||||||||||||
| Typ: | OT21625 |
| Rozmiary uchwytu obróbkowego: | 5-25 mm |
| Maksymalna średnica wiercenia: | 25 mm |
| Skok wrzeciona: | 120 mm |
| Stożek osadczy: | MK3 |
| Liczba prędkości (biegów): | 12 |
| Prędkość wrzeciona: | 150 – 2880 obr./min. |
| Odległość wrzeciono / stół roboczy: | 450 mm |
| Powierzchnia stołu roboczego: | 350 x 350 mm |
| Podstawa: | 470 x 350 mm |
| Średnica kolumny: | 92 mm |
| Zasilanie: | 230 V – 50 Hz |
| Moc silnika: | 1100 W |
| Wysokość całkowita: | 1710 mm |
| Waga netto: | 128 kg |
| Rodzaj pilnika | Dokładność obróbki mm | Naddatek na obróbkę mm |
|---|---|---|
| Zdzieraki Równiaki | 0,2÷0,5 | 0,5÷1 |
| Półgładziki Gładziki | 0,05÷0,15 | 0,1÷0,5 |
| Podwójne gładziki Jedwabniki | 0,005÷0,01 | 0,025÷0,05 |
| Wybrane średnice prętów do gwintowania | |
|---|---|
| Oznaczenie gwintu metrycznego | Średnica pręta [mm] |
| M8 | 7,80÷7,90 |
| M10 | 9,75÷9,85 |
| M12 | 11,76÷11,88 |
| M14 | 13,70÷13,82 |
