Montaż i obsługa prostych ele…
Zginanie cienkich prętów realizuje się przy użyciu
A. prasy
B. szczypiec
C. walców
D. cęgów
Filtrowanie pytań
Montaż i obsługa prostych ele…
Aby poprawić odporność elementu maszyny na korozję oraz ścieranie, powinno się go
A. polerować
B. chromować
C. pomalować
D. fosforować
Montaż i obsługa prostych ele…
Reperacja freza ścinowego z uszkodzonym ostrzem polega na szlifowaniu jego powierzchni?
A. skrawania
B. ścinowej
C. natarcia i skrawania
D. natarcia i przyłożenia
Montaż i obsługa prostych ele…
Do manualnej obróbki elementów maszynnie kwalifikuje się
A. kucie matrycowe
B. piłowanie
C. skrobanie
D. kucie na kowadle
Montaż i obsługa prostych ele…
Reperacja noża tokarskiego z wymienną płytką skrawającą, w którym powstał rowek na powierzchni natarcia, polega na
A. szlifowaniu powierzchni przylegania
B. szlifowaniu powierzchni tnącej
C. wymianie elementu roboczego
D. wymianie płytki skrawającej
Montaż i obsługa prostych ele…

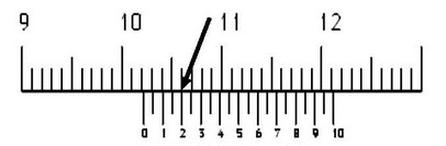

Ile wynosi wskazanie na podziałce suwmiarki uniwersalnej?
A. 13,5 mm
B. 103,5 mm
C. 1,35 mm
D. 135,0 mm
Montaż i obsługa prostych ele…
Operację piaskowania wykonuje się w celu
A. uzyskania struktury radełkowanej na metalowych powierzchniach
B. pokrycia metalowych powierzchni warstwą piasku
C. oczyszczenia powierzchni metalowych
D. pokrycia metalowych powierzchni warstwą ochronną przed korozją
MEC.06 Pytanie 368
Montaż i obsługa prostych ele…
Którą maszynę charakteryzują dane techniczne zawarte we fragmencie dokumentacji techniczno-ruchowej?
| Typ: | OT21625 |
| Rozmiary uchwytu obróbkowego: | 5-25 mm |
| Maksymalna średnica wiercenia: | 25 mm |
| Skok wrzeciona: | 120 mm |
| Stożek osadczy: | MK3 |
| Liczba prędkości (biegów): | 12 |
| Prędkość wrzeciona: | 150 – 2880 obr./min. |
| Odległość wrzeciono / stół roboczy: | 450 mm |
| Powierzchnia stołu roboczego: | 350 x 350 mm |
| Podstawa: | 470 x 350 mm |
| Średnica kolumny: | 92 mm |
| Zasilanie: | 230 V – 50 Hz |
| Moc silnika: | 1100 W |
| Wysokość całkowita: | 1710 mm |
| Waga netto: | 128 kg |
A. Frezarkę poziomą.
B. Wiertarkę słupową.
C. Strugarkę poziomą.
D. Tokarkę uniwersalną.
Montaż i obsługa prostych ele…
Dobierz na podstawie tabeli, narzędzia i kolejność wykonywania dokładnego otworu ϕ15H7.
| Średnica otworu ϕ [mm] | Otwory w klasie IT6-IT10 | Otwory w klasie IT11 | |||
|---|---|---|---|---|---|
| wiercenie | rozwiercanie | wiercenie | rozwiercanie | ||
| średnica wiertła | rozwiertak zdzierak | rozwiertak wykańczak | średnica wiertła | rozwiertak zdzierak-wykańczak | |
| 14 | 13 | 13,75 | 14 | 13,5 | 14 |
| 15 | 13,75 | 14,75 | 15 | 14,5 | 15 |
| 16 | 14,75 | 15,75 | 16 | 15,5 | 16 |
| 17 | 15,75 | 16,75 | 17 | 16,5 | 17 |
A. Wiercenie: wiertło ϕ14,5, rozwiercanie: rozwiertak zdzierak ϕ14,75, rozwiertak wykańczak ϕ15
B. Wiercenie: wiertło ϕ14,75, rozwiercanie: rozwiertak zdzierak-wykańczak ϕ15
C. Wiercenie: wiertło ϕ13,75, rozwiercanie: rozwiertak zdzierak ϕ14,75, rozwiertak wykańczak ϕ15
D. Wiercenie: wiertło ϕ14,5, rozwiercanie: rozwiertak zdzierak-wykańczak ϕ15
MEC.06 Pytanie 370
Montaż i obsługa prostych ele…
Montaż zgodny z zasadą dopasowania polega na osiąganiu wymaganej precyzji montażowej poprzez
A. wybór komponentów z grup wymiarowych
B. produkcję części w bardzo ciasnej tolerancji
C. dodanie podkładki wyrównawczej
D. dopasowanie elementów poprzez obróbkę w trakcie montażu
Montaż i obsługa prostych ele…
Tuleję do obróbki zewnętrznej należy zamontować
A. na regulowanym trzpieniu frezarskim
B. na rozprężnym trzpieniu tokarskim
C. w uchwycie samocentrującym z twardymi szczękami
D. w uchwycie samocentrującym z miękkimi szczękami
MEC.06 Pytanie 372
Montaż i obsługa prostych ele…
W przypadku połączeń klejonych warstwa kleju nie
A. osłabia połączone elementy.
B. tłumi wibracje.
C. ulega procesowi starzenia.
D. zapewnia uszczelnienie połączeń.
Montaż i obsługa prostych ele…
Jakie oznaczenie przypisane jest wałkowi podstawowemu?
A. ϕ34H7
B. ϕ34F7
C. ϕ50f7
D. ϕ34h7
MEC.06 Pytanie 374
Montaż i obsługa prostych ele…
Zakuwnik oraz podpórka z wgłębieniem to narzędzia wykorzystywane w trakcie
A. przecinania
B. gwintowania
C. skrobania
D. nitowania
MEC.06 Pytanie 375
Montaż i obsługa prostych ele…
Wskaż oznaczenie gwintu, dla którego otwór należy wykonać wiertłem o średnicy 18 mm, korzystając z informacji zamieszczonych w tabeli.
| Tabela zalecanych wielkości nominalnych wierteł do obróbki otworów pod wybrane gwinty metryczne | ||
|---|---|---|
| Oznaczenie gwintu | Skok gwintu [mm] | Średnica wiertła pod gwint [mm] |
| M18x1,5 | 1,5 | 16,50 |
| M18x2 | 2,0 | 16,00 |
| M18 | 2,5 | 15,50 |
| M20x1 | 1,0 | 19,00 |
| M20x1,5 | 1,5 | 18,50 |
| M20x2 | 2,0 | 18,00 |
| M20 | 2,5 | 17,50 |
A. M20
B. M18x2
C. M20x2
D. M18
Montaż i obsługa prostych ele…
Aby prawidłowo zamocować przedmiot obrabiany w kłach tokarki, jakie elementy są dodatkowo potrzebne?
A. tarczy zabierakowej i zabieraka
B. tarczy zabierakowej i trzpienia stałego
C. trzpienia i podtrzymki ruchomej
D. zabieraka i podtrzymki stałej
Montaż i obsługa prostych ele…
Wskazanie śruby mikrometrycznej wynosi
A. 21,64 mm
B. 21,50 mm
C. 21,66 mm
D. 21,14 mm
MEC.06 Pytanie 378
Montaż i obsługa prostych ele…

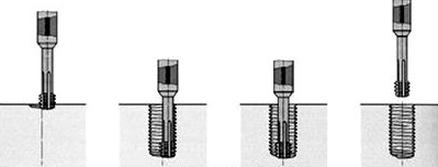

Na rysunku przedstawiono sposób wykonania gwintu z zastosowaniem obróbki
A. przeciągania.
B. frezowania.
C. toczenia.
D. walcowania.
Montaż i obsługa prostych ele…
Hartowanie stosuje się w celu?
A. ulepszenia właściwości materiału dzięki odpowiednim procesom cieplnym
B. nałożenia powłok ochronnych przed korozją
C. uzyskania trwałego połączenia dwóch elementów
D. zmiany wymiarów elementów maszyn na skutek usunięcia warstwy materiału
MEC.06 Pytanie 380
Montaż i obsługa prostych ele…
Wymianę uszkodzonej płytki skrawającej przymocowanej do trzonu noża tokarskiego realizuje się poprzez instalację nowej płytki metodą
A. skręcania
B. nitowania
C. zgrzewania
D. lutowania
Montaż i obsługa prostych ele…
Jakie jest zastosowanie stali kortenowskiej w produkcji?
A. sprężyn talerzowych bądź piórowych
B. narzędzi przeznaczonych do obróbki na zimno
C. elementów charakteryzujących się zwiększoną odpornością na warunki atmosferyczne
D. zbiorników ciśnieniowych wykonanych ze stali nierdzewnej i kwasoodpornej
MEC.06 Pytanie 382
Montaż i obsługa prostych ele…
Rysunek przedstawia połączenie
A. nitowe.
B. śrubowe.
C. lutowane.
D. zgrzewane.
Montaż i obsługa prostych ele…
Ostatnim krokiem przy tworzeniu otworu ϕ10H7 jest
A. pogłębianie
B. rozwiercanie
C. wiercenie
D. powiercanie
MEC.06 Pytanie 384
Montaż i obsługa prostych ele…
Jakie oznaczenie powinno być umieszczone na narzynce przeznaczonej do tworzenia gwintu metrycznego drobnozwojnego?
A. E14
B. M14
C. M14x1
D. S14x2
Montaż i obsługa prostych ele…
Jakie środki stosuje się do tymczasowej ochrony struktury maszyn przed korozją?
A. wosk antykorozyjny
B. żywice syntetyczne
C. powłoki nieorganiczne
D. powłoki metaliczne
Montaż i obsługa prostych ele…
Do smarowania łożyska tocznego pokazanego w przekroju, użyto smarownicy
A. igłowej.
B. kapturowej.
C. kulkowej.
D. knotowej.
Montaż i obsługa prostych ele…
Jakie ciśnienie robocze jest zazwyczaj używane w instalacjach pneumatycznych?
A. 6 bar
B. 25 bar
C. 1 bar
D. 15 bar
Montaż i obsługa prostych ele…
Jakie urządzenie jest używane do mechanicznego przesuwu sań suportu wzdłużnego tokarki?
A. mechanizm śrubowy
B. krzyż maltański
C. wrzeciono skrętne
D. przekładnię łańcuchową
Montaż i obsługa prostych ele…
Przedstawiony na zdjęciu przyrząd służy do
A. podziału okręgu na określoną liczbę części.
B. podtrzymywania długich wałków.
C. szlifowania wierteł.
D. regulacji bicia osiowego.
MEC.06 Pytanie 390
Montaż i obsługa prostych ele…
W celu weryfikacji skoku gwintu powinno się użyć narzędzia kontrolnego
A. tłoczkowy
B. kątowy
C. szczękowy
D. grzebieniowy
Montaż i obsługa prostych ele…
Ile wynosi wskazanie na zamieszczonej podziałce suwmiarki uniwersalnej?
A. 16,85 mm
B. 36,05 mm
C. 1,85 mm
D. 1,68 mm
MEC.06 Pytanie 392
Montaż i obsługa prostych ele…
Na podstawie danych z tabliczki rysunku zestawieniowego wskaż część, którą wykonano ze stali niestopowej ogólnego przeznaczenia.
| Nr poz. | nazwa części | liczba | Materiał (EN) | Uwagi |
| 5 | Pokrywa | 1 | St3S (S225JR) | |
| 4 | Pokrętło | 1 | 20 (C22E) | |
| 3 | Łożysko 6203 | 1 | ŁH15 (100Cr6) | |
| 2 | Śruba | 1 | A 11 (10S20) | |
| 1 | Głowica lewa | 1 | 10 (C10E) |
A. Łożysko 6203.
B. Śruba.
C. Pokrywa.
D. Pokrętło.
MEC.06 Pytanie 393
Montaż i obsługa prostych ele…
Metoda, która polega na nałożeniu na przedmiot warstwy materiału o różnych właściwościach niż ten, z którego został wykonany, lub o identycznych właściwościach, najczęściej stosowana w celu regeneracji oraz naprawy zużytych elementów, to
A. oksydowanie
B. polerowanie
C. napawanie
D. natryskiwanie
Montaż i obsługa prostych ele…
Jaki opis najlepiej pasuje do stali?
A. Stop miedzi z cynkiem, o zawartości cynku od 5% do 30%, poddany obróbce plastycznej
B. Stop aluminium z krzemem, mający zawartość krzemu od 2% do 30%, w formie odlewu
C. Stop żelaza z węglem, o zawartości węgla do 2%, poddany obróbce plastycznej
D. Stop żelaza z węglem, gdzie zawartość węgla wynosi do 2%, w formie odlewu
MEC.06 Pytanie 395
Montaż i obsługa prostych ele…
Na zdjęciu przedstawiono elementy połączone za pomocą
A. zgrzewania punktowego.
B. zgrzewania czołowego.
C. spawania otworowego.
D. spawania punktowego.
Montaż i obsługa prostych ele…
Jakim narzędziem najczęściej wykonuje się pomiar kąta α w pokazanym na rysunku elemencie?
A. kątomierzem uniwersalnym
B. środkownikiem
C. liniałem krawędziowym
D. kątownikiem
Montaż i obsługa prostych ele…
Z jakiego surowca produkuje się wały maszyn i urządzeń?
A. Z stopu miedzi
B. Z tworzywa ceramicznego
C. Z stali konstrukcyjnej
D. Z stali narzędziowej
Montaż i obsługa prostych ele…
W celu wykonania rowków w łożysku ślizgowym realizuje się proces
A. skrobania
B. przecinania
C. wycinania
D. cięcia
MEC.06 Pytanie 399
Montaż i obsługa prostych ele…
W którym połączeniu stosowane są elementy przedstawione na rysunku?
A. W spawanym.
B. W skręcanym.
C. W nitowanym.
D. W lutowanym.
Montaż i obsługa prostych ele…
Strugarkę przedstawiono na rysunku oznaczonym literą
A. B.
B. A.
C. C.
D. D.
