MEC.06 Pytanie 481
Montaż i obsługa prostych ele…
Na rysunku przedstawiono fragment tokarki TUD 40. Imak narzędziowy oznaczono literą
A. D.
B. B.
C. C.
D. A.
Filtrowanie pytań
Montaż i obsługa prostych ele…
Dobierz na podstawie danych w tabeli rodzaj pilnika, jeżeli dokładność obróbki wynosi 0,1 mm, a naddatek na obróbkę 0,4 mm.
| Rodzaj pilnika | Dokładność obróbki mm | Naddatek na obróbkę mm |
|---|---|---|
| Zdzieraki Równiaki | 0,2÷0,5 | 0,5÷1 |
| Półgładziki Gładziki | 0,05÷0,15 | 0,1÷0,5 |
| Podwójne gładziki Jedwabniki | 0,005÷0,01 | 0,025÷0,05 |
A. Zdzierak.
B. Jedwabnik.
C. Gładzik.
D. Równiak.
MEC.06 Pytanie 483
Montaż i obsługa prostych ele…
Do metod łączenia materiałów zaliczamy połączenia:
A. spawane, miewane, klejone
B. zgrzewane, gwintowe, klejone
C. lutowane, nitowane, wciskowe
D. spawane, zgrzewane, lutowane
MEC.06 Pytanie 484
Montaż i obsługa prostych ele…
Ocena jakości naprawionego cięgna metodą klejenia opiera się na przeprowadzaniu badań
A. wizualnym
B. wytrzymałościowym
C. rentgenowskim
D. radiograficznym
Montaż i obsługa prostych ele…
Obróbkę wstępną płaskich powierzchni należy zrealizować przy użyciu metody piłowania
A. wzdłużnego
B. krzyżowego
C. poprzecznego
D. wahadłowego
MEC.06 Pytanie 486
Montaż i obsługa prostych ele…
Które metody obróbki ręcznej zastosowano w celu wykonania z płaskownika elementu przedstawionego na rysunku?
A. Gięcie i nitowanie.
B. Cięcie i gięcie.
C. Cięcie i zgrzewanie.
D. Gięcie i spawanie.
Montaż i obsługa prostych ele…
Jaki surowiec jest wykorzystywany do produkcji wpustów pryzmatycznych?
A. Staliwo
B. Stal
C. Miedź
D. Żeliwo
MEC.06 Pytanie 488
Montaż i obsługa prostych ele…
W trakcie realizacji połączenia nitowanego na zimno, konieczne jest wykonanie otworu
A. o 0,5 mm większego od średnicy nita
B. o średnicy nita
C. o 1 mm większego od średnicy nita
D. o 0,5 mm mniejszego od średnicy nita
Montaż i obsługa prostych ele…
Aby uzyskać parametr chropowatości Ra równy 0,32 μm, należy użyć pilnika
A. gładzika
B. zdzieraka
C. jedwabnika
D. równiaka
Montaż i obsługa prostych ele…
Na której z podanych wiertarek należy wykonać otwory w korpusie maszyny z precyzyjnym rozstawieniem osi?
A. Współrzędnościowej
B. Promieniowej
C. Stołowej
D. Słupowej
Montaż i obsługa prostych ele…
Przyrząd do pomiaru średnic wewnętrznych przedstawia zdjęcie oznaczone literą
A. B.
B. A.
C. D.
D. C.
Montaż i obsługa prostych ele…
Aby wykonać otwór o średnicy ϕ45 w blachy stalowej, jakie metody należy zastosować?
A. toczenie lub wytaczanie
B. wiercenie i rozwiercanie
C. wiercenie i powiercanie
D. wiercenie i pogłębianie
MEC.06 Pytanie 493
Montaż i obsługa prostych ele…
Które z połączeń uznawane jest za rozłączne?
A. Spawane
B. Wpustowe
C. Klejone
D. Nitowane
MEC.06 Pytanie 494
Montaż i obsługa prostych ele…
Na rysunku przedstawiono połączenie blach nitem
A. soczewkowym.
B. stożkowym.
C. rurkowym.
D. kulistym.
Montaż i obsługa prostych ele…
W celu dwustronnego mocowania oraz osiowania obrabianego przedmiotu w tokarce wykorzystuje się
A. kieł obrotowy oraz podtrzymkę
B. uchwyt samocentrujący i kieł obrotowy
C. dwa kły obrotowe
D. uchwyt samocentrujący oraz uchwyt wiertarski
Montaż i obsługa prostych ele…
Ostatnim krokiem przy tworzeniu otworu ϕ10H7 jest
A. wiercenie
B. powiercanie
C. pogłębianie
D. rozwiercanie
MEC.06 Pytanie 497
Montaż i obsługa prostych ele…
Aby uzyskać gwint wewnętrzny M6 w stali, konieczne jest wiercenie otworu o średnicy
A. O5,0 mm
B. O6,0 mm
C. O4,4 mm
D. O5,5 mm
Montaż i obsługa prostych ele…
Jakie elementy maszyn można naprawiać przy użyciu procesów strugania, szlifowania, skrobania lub docierania?
A. Prowadnice
B. Wałki
C. Zawory
D. Łożyska
Montaż i obsługa prostych ele…
Wrzecienniki dla obrabiarek skrawających produkuje się
A. ze stali narzędziowej
B. z żeliwa
C. z duraluminium
D. z znalu
MEC.06 Pytanie 500
Montaż i obsługa prostych ele…
Etapy lutowania twardego są następujące: oczyszczenie powierzchni, dopasowanie elementów, a następnie
A. posypanie boraksem, nagrzanie, wprowadzenie lutu
B. ułożenie lutu, posypanie boraksem, nagrzanie
C. pokrycie powierzchni łączonych boraksem, ułożenie lutu, związanie, posypanie boraksem, nagrzanie
D. posypanie boraksem, nagrzanie
Montaż i obsługa prostych ele…
Na podstawie informacji w zamieszczonej tabeli, jako materiał zastępczy za żeliwo ZL400, dla którego Rm=400 MPa, Re=600 MPa, należy zastosować stal. Zaleca się, aby własności wytrzymałościowe i plastyczne były nie mniejsze niż materiału zastępowanego. Który rodzaj stali spełnia te warunki?
| Znak stali | Re [MPa] | Rm[MPa] |
|---|---|---|
| S3S | 350 | 240 |
| S4S | 400 | 250 |
| 36 | 700 | 360 |
| 10 | 540 | 270 |
| 55 | 660 | 310 |
| 20H | 800 | 550 |
| 20HG | 1100 | 750 |
A. St6
B. 55
C. 20H
D. St4S
MEC.06 Pytanie 502
Montaż i obsługa prostych ele…
Na rysunku przedstawiono zabezpieczenie sworznia przed wysunięciem z zastosowaniem
A. podkładki sprężynującej i zawleczki.
B. sprężyny talerzowej i zawleczki.
C. podkładki płaskiej i zawleczki.
D. sprężyny talerzowej i drutu sprężynującego.
Montaż i obsługa prostych ele…
Dwugraniczny sprawdzian szczękowy jest używany do
A. pomiaru średnicy otworu
B. pomiaru średnicy wałka
C. weryfikacji konturów powierzchni
D. sprawdzania średnicy wałka
Montaż i obsługa prostych ele…
Na rysunku pokazano czynność sprawdzania płaskości powierzchni przy użyciu
A. pryzmy traserskiej.
B. przymiaru kreskowego.
C. liniału sinusowego.
D. liniału krawędziowego.
Montaż i obsługa prostych ele…
Proces korozji chemicznej metali polega na
A. utlenianiu metali
B. niszczeniu metali w środowisku elektrolitycznym
C. pokrywaniu metali powłokami ochronnymi
D. wprowadzaniu do metali odpowiednich składników stopowych
MEC.06 Pytanie 506
Montaż i obsługa prostych ele…
Jakie dokumenty są podstawą do montażu maszyn oraz urządzeń?
A. dokumentacji techniczno-ruchowej
B. rysunku realizacyjnego
C. instrukcji eksploatacji i serwisowania
D. rysunku zespołowego
Montaż i obsługa prostych ele…
Który zabieg prowadzany na kowadle przedstawiono na rysunku?
A. Przecinanie materiału.
B. Kucie matrycowe.
C. Kucie swobodne.
D. Ścinanie płaszczyzn.

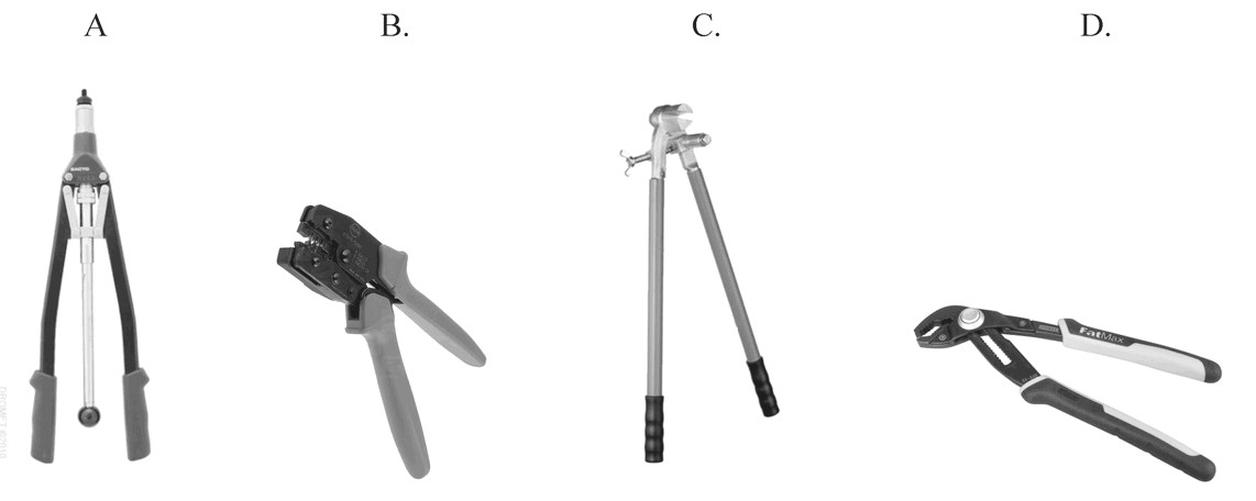

Montaż i obsługa prostych ele…
Który klucz używany jest do montażu i demontażu elementów o przekroju kołowym?
A. A.
B. D.
C. B.
D. C.
MEC.06 Pytanie 509
Montaż i obsługa prostych ele…
Na rysunku przedstawiony jest mikrometr. Kowadełko nieruchome oznaczono literą
A. D.
B. B.
C. C.
D. A.
MEC.06 Pytanie 510
Montaż i obsługa prostych ele…
Rowek w wałku do połączenia wpustowego tworzy się na
A. wiertarce
B. frezarce
C. szlifierce
D. tokarce
Montaż i obsługa prostych ele…
Jakie narzędzie należy wykorzystać do pomiaru szerokości zębów kół zębatych?
A. wysokościomierz suwmiarkowy
B. kątomierz warsztatowy
C. suwmiarkę uniwersalną
D. suwmiarkę modułową
MEC.06 Pytanie 512
Montaż i obsługa prostych ele…
Przyrząd do pomiaru promieni przedstawiono na rysunku
A. A.
B. B.
C. D.
D. C.
Montaż i obsługa prostych ele…
Jakie narzędzie należy wykorzystać do pomiaru odległości między płytkami wynoszącej 0,33 mm?
A. szczelinomierz
B. mikrometr
C. płytki wzorcowe
D. suwmiarka
Montaż i obsługa prostych ele…
Który z materiałów nie stanowi stopu?
A. Stal.
B. Żeliwo.
C. Żelazo.
D. Znal.
Montaż i obsługa prostych ele…
Przedstawiony na zdjęciu przyrząd służy do
A. podtrzymywania długich wałków.
B. regulacji bicia osiowego.
C. podziału okręgu na określoną liczbę części.
D. szlifowania wierteł.
Montaż i obsługa prostych ele…
Wewnętrzny wymiar ϕ6-0,03 można ustalić, stosując
A. stałą mikrometryczną średnicówkę.
B. mikrometryczny głębokościomierz.
C. uniwersalną suwmiarkę.
D. szczękowy mikrometr wewnętrzny.
MEC.06 Pytanie 517
Montaż i obsługa prostych ele…
Jakie wyposażenie powinno znajdować się na stanowisku do spawania elektrodą otuloną?
A. źródło prądu, przewód masowy z zaciskiem, przewód z uchwytem elektrody, elektrody
B. palnik gazowy, przewody gazowe, dwie butle gazowe, reduktory butlowe, zapalarka do gazu, elektrody do spawania
C. źródło prądu, przewód masowy z zaciskiem, butla z gazem ochronnym, przewód doprowadzający gaz ochronny zakończony palnikiem z elektroda wolframową
D. źródło prądu, przewód masowy z zaciskiem, butla z gazem ochronnym, przewód doprowadzający elektrodę i gaz ochronny zakończony palnikiem
MEC.06 Pytanie 518
Montaż i obsługa prostych ele…
Element konstrukcyjny zakończony gwintem przedstawiony jest na rysunku
A. B.
B. C.
C. D.
D. A.
Montaż i obsługa prostych ele…
Cynkowanie ogniowe jest metodą ochrony przed korozją powierzchni i polega na
A. tworzeniu powłoki metalowej
B. tworzeniu powłoki niemetalowej
C. aplikacji powłoki niemetalowej
D. aplikacji powłoki metalowej
Montaż i obsługa prostych ele…
Jak chroni się korpusy obrabiarek przed korozją?
A. oksydowanie
B. pokrycie olejem
C. malowanie
D. szlifowanie
