MEC.06 Pytanie 41
Montaż i obsługa prostych ele…
W przypadku połączeń klejonych warstwa kleju nie
A. osłabia połączone elementy.
B. tłumi wibracje.
C. zapewnia uszczelnienie połączeń.
D. ulega procesowi starzenia.
Filtrowanie pytań
Montaż i obsługa prostych ele…
Najczęściej stosowanym materiałem do produkcji wieńców ślimacznic (kół ślimakowych) jest
A. brąz
B. stal
C. mosiądz
D. żeliwo
Montaż i obsługa prostych ele…
Dobierz na podstawie danych w tabeli rodzaj pilnika, jeżeli dokładność obróbki wynosi 0,1 mm, a naddatek na obróbkę 0,4 mm.
| Rodzaj pilnika | Dokładność obróbki mm | Naddatek na obróbkę mm |
|---|---|---|
| Zdzieraki Równiaki | 0,2÷0,5 | 0,5÷1 |
| Półgładziki Gładziki | 0,05÷0,15 | 0,1÷0,5 |
| Podwójne gładziki Jedwabniki | 0,005÷0,01 | 0,025÷0,05 |
A. Gładzik.
B. Zdzierak.
C. Równiak.
D. Jedwabnik.
MEC.06 Pytanie 44
Montaż i obsługa prostych ele…
Zbudowanie którego rodzaju połączenia nie wymaga użycia dodatkowego komponentu niezbędnego do jego utworzenia?
A. Wielowypustowego
B. Wpustowego
C. Kołkowego
D. Sworzniowego
Montaż i obsługa prostych ele…
Jakie działanie należy podjąć, jeśli podczas pracy urządzenia mechanicznego wystąpi nieprawidłowy hałas?
A. Zastosować smarowidło bez przerywania pracy
B. Zwiększyć prędkość pracy urządzenia
C. Kontynuować pracę i obserwować rozwój sytuacji
D. Natychmiast zatrzymać urządzenie i przeprowadzić kontrolę
MEC.06 Pytanie 46
Montaż i obsługa prostych ele…
Jakie metody stosuje się do łączenia elementów miedzianych w instalacji centralnego ogrzewania?
A. zgrzewania punktowego
B. lutowania miękkiego
C. spawania elektronowego
D. spawania plazmowego
Montaż i obsługa prostych ele…
Który z poniższych materiałów można określić jako kompozyt?
A. Żeliwo modyfikowane
B. Stal stopowa konstrukcyjna trudnordzewiejąca
C. Tworzywo sztuczne wzmocnione włóknem węglowym
D. Stop miedzi z cynkiem
Montaż i obsługa prostych ele…

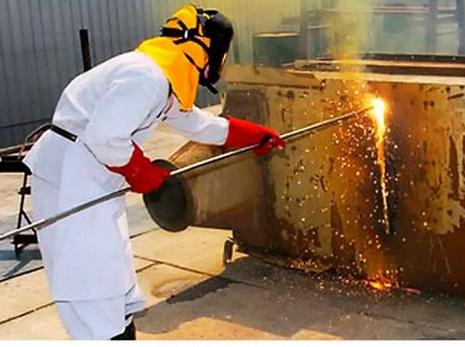

Na przedstawionym rysunku pracownik wykonuje proces cięcia z zastosowaniem
A. palnika strumienia wody.
B. palnika plazmowego.
C. palnika gazowego.
D. lancy tlenowej.
Montaż i obsługa prostych ele…
Na rysunkach przedstawiono etapy procesu technologicznego
A. dogładzania.
B. wyoblania.
C. przecinania.
D. polerowania.
MEC.06 Pytanie 50
Montaż i obsługa prostych ele…
Niedobór smarowania łożysk ślizgowych w prasach hydraulicznych może prowadzić do
A. wyższej precyzji procesu prasowania.
B. efektywniejszej pracy prasy hydraulicznej.
C. cichszej pracy ruchomych elementów.
D. uszkodzenia ruchomych części.
Montaż i obsługa prostych ele…
Otwór na głębokość t, zgodnie z przedstawionym rysunkiem, został
A. rozwiercony.
B. przeciągany.
C. pogłębiony.
D. nawiercony.
Montaż i obsługa prostych ele…
Procesy wylewania stopu metalowego używa się do regeneracji
A. panewek o cienkich ściankach
B. łożysk kulkowych
C. łożysk ślizgowych o grubej ściance
D. korpusu wykonanego z żeliwa
Montaż i obsługa prostych ele…
Wskazanie śruby mikrometrycznej wynosi
A. 21,64 mm
B. 21,66 mm
C. 21,50 mm
D. 21,14 mm
Montaż i obsługa prostych ele…
Zgodnie z przedstawionym rysunkiem, chropowatość oznaczonej powierzchni trzpienia, można uzyskać w operacji
A. toczenia kształtującego.
B. szlifowania.
C. toczenia zgrubnego.
D. frezowania.
MEC.06 Pytanie 55
Montaż i obsługa prostych ele…
Na rysunku przedstawiono sposób przygotowania brzegów spawanych blach do wykonania spoiny oznaczonej symbolem
A. 1/2Y
B. ||
C. 1/2U
D. V
MEC.06 Pytanie 56
Montaż i obsługa prostych ele…
Na rysunku przedstawiono zabezpieczenie sworznia przed wysunięciem z zastosowaniem
A. podkładki sprężynującej i zawleczki.
B. podkładki płaskiej i zawleczki.
C. sprężyny talerzowej i drutu sprężynującego.
D. sprężyny talerzowej i zawleczki.
MEC.06 Pytanie 57
Montaż i obsługa prostych ele…
Korzystając z informacji zamieszczonych w tabeli, dobierz średnicę pręta do wykonania gwintu M12.
| Wybrane średnice prętów do gwintowania | |
|---|---|
| Oznaczenie gwintu metrycznego | Średnica pręta [mm] |
| M8 | 7,80÷7,90 |
| M10 | 9,75÷9,85 |
| M12 | 11,76÷11,88 |
| M14 | 13,70÷13,82 |
A. Ø11,70 mm
B. Ø7,82 mm
C. Ø9,75 mm
D. Ø11,81 mm
Montaż i obsługa prostych ele…
Rysunek przedstawia śrubę z łbem
A. sześciokątnym.
B. okrągłym.
C. owalnym.
D. kwadratowym.
Montaż i obsługa prostych ele…
Maszyna, na której należy wykonać rowek pod wpust w kole pasowym, to
A. dłutownica
B. tokarka
C. wiertarka
D. frezarka
Montaż i obsługa prostych ele…
W celu ochrony konstrukcji stalowych przed korozją wykorzystuje się warstwę metalu, która jest
A. emalie ceramiczne
B. farby chlorokauczukowe
C. farby chemoutwardzalne
D. powłoki cynkowe
Montaż i obsługa prostych ele…
Jaki materiał cechuje się wysoką spawalnością?
A. Stal niskowęglowa
B. Żeliwo modyfikowane
C. Staliwo wysokowęglowe
D. Duraluminium
Montaż i obsługa prostych ele…

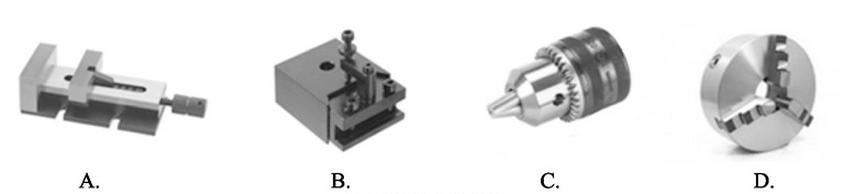

Który z przedstawionych uchwytów stosowany jest na tokarce do mocowania noża tokarskiego?
A. D.
B. A.
C. B.
D. C.
Montaż i obsługa prostych ele…
Jakie urządzenie jest używane do mechanicznego przesuwu sań suportu wzdłużnego tokarki?
A. przekładnię łańcuchową
B. krzyż maltański
C. mechanizm śrubowy
D. wrzeciono skrętne
MEC.06 Pytanie 64
Montaż i obsługa prostych ele…
Aby zrealizować połączenie nierozłączne aluminium i miedzi, najodpowiedniejsza będzie technika
A. spawania wąskoszczelinowego
B. klejenia
C. lutospawania
D. zgrzewania tarciowego
MEC.06 Pytanie 65
Montaż i obsługa prostych ele…
Określ na podstawie tabeli średnicę wiertła do wykonania otworu pod gwint drobnozwojowy M10xl
| Wymiar gwintu | Średnica otworu |
|---|---|
| M8 | Φ6,4 mm |
| M8x1 | Φ7,0 mm |
| M10 | Φ8,4 mm |
| M10x1 | Φ9,0 mm |
| M10x1,5 | Φ8,5 mm |
A. ϕ9,0 mm
B. ϕ8,5 mm
C. ϕ7,0 mm
D. ϕ8,4 mm
Montaż i obsługa prostych ele…
Podczas pomiaru luzu przy użyciu szczelinomierza stwierdzono, że płytka o grubości 0,2 bez trudu wchodzi w szczelinę, a dodatkowo wyczuwalny jest luz, natomiast płytka o grubości 0,3 w ogóle nie wchodzi. Jaką wartość ma luz szczeliny?
A. 0,30 mm
B. 0,25 mm
C. 0,20 mm
D. 0,35 mm
MEC.06 Pytanie 67
Montaż i obsługa prostych ele…

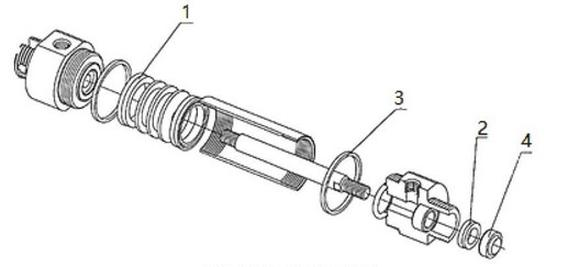

Które elementy należy wymienić podczas remontu kapitalnego siłownika tłokowego?
A. Uszczelkę tłoka szt. 2, uszczelkę tłoczyska szt. 1 i pierścień zgarniający szt. 1.
B. Podkładkę uszczelniająca szt. 2 i pierścień zgarniający szt. 1.
C. Uszczelkę tłoka szt.l, uszczelkę tłoczyska szt. 1 oraz podkładkę uszczelniającą szt. 1 i pierścień zgarniający szt. 1.
D. Uszczelkę tłoka szt. 2, uszczelkę tłoczyska szt. 1 oraz podkładkę uszczelniającą szt. 2 i pierścień zgarniający szt. 1.
MEC.06 Pytanie 68
Montaż i obsługa prostych ele…
Na podstawie danych w tabeli wskaż symbol mikrowyłącznika osłony uchwytu.
| Wykaz elektrycznych elementów i części zamiennych | |
| Element na maszynie | Symbol |
| Silnik główny | JW3134 |
| Przycisk START/STOP | 61-3465.2/6 |
| Przycisk STOP AWARYJNY | 61-3440.4/1 |
| Mikrowłącznik osłony przekładni | 15G-22B |
| Mikrowłącznik osłony uchwytu | 15GD-B |
| Przełącznik zmiany kierunku obrotów | C1560ATBB |
A. 15GD-B
B. 61-3440.4/1
C. 15G-22B
D. JW3134
MEC.06 Pytanie 69
Montaż i obsługa prostych ele…
Dociskacz, przypór oraz nagłowniak to narzędzia wykorzystywane do realizacji połączeń
A. nitowanych
B. klejonych
C. kołkowych
D. gwintowanych
Montaż i obsługa prostych ele…
Pracownik oczyścił stalową blachę za pomocą zwykłej szczotki drucianej. Jaki wynik uzyskano z tej czynności?
A. Blacha będzie podlegać korozji
B. Usunięto zadziory
C. Blacha uległa odkształceniu
D. Blacha jest trudna do spawania
Montaż i obsługa prostych ele…
Jakie narzędzie należy użyć do wykańczania otworu o średnicy ϕ30H7?
A. rozwiertak
B. wiertło kręte
C. nawiertak
D. pogłębiacz
Montaż i obsługa prostych ele…
Kiedy wykorzystuje się stale kwasoodporne do produkcji?
A. aparatury chemicznej
B. izolacji termicznej
C. narzędzi skrawających
D. odbojników dźwigów
MEC.06 Pytanie 73
Montaż i obsługa prostych ele…
Znak chropowatości informuje, że obrabiane powierzchnie powinny być
A. zachowane z poprzedniego procesu technologicznego.
B. uzyskane w procesie obróbki cieplno-chemicznej.
C. uzyskane przez usunięcie warstwy materiału przez skrawanie.
D. uzyskane bez usunięcia zewnętrznej warstwy materiału.
Montaż i obsługa prostych ele…
W jakim celu stosuje się wpusty w połączeniach maszynowych?
A. Zwiększenie sztywności konstrukcji
B. Zapewnienie przenoszenia momentu obrotowego
C. Izolacja termiczna
D. Ochrona przed korozją
Montaż i obsługa prostych ele…
Które urządzenie jest najczęściej wykorzystywane w procesie ślusarskim?
A. Strugarka wzdłużna
B. Frezarka pozioma
C. Tokarka uniwersalna
D. Wiertarka stołowa
Montaż i obsługa prostych ele…
Ile wynosi wskazanie na podziałce suwmiarki uniwersalnej?
A. 13,5 mm
B. 135,0 mm
C. 1,35 mm
D. 103,5 mm
Montaż i obsługa prostych ele…

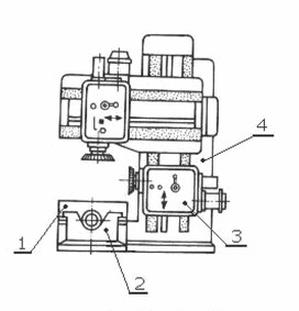

Na przedstawionym rysunku, łoże frezarki oznaczono numerem
A. 2
B. 1
C. 4
D. 3
MEC.06 Pytanie 78
Montaż i obsługa prostych ele…
Na podstawie orientacyjnych parametrów spawania określ zakres wartości natężenia prądu przy spawaniu blachy miedzianej o grubości 3 mm.
| Orientacyjne parametry spawania miedzi metodą TIG | ||||||||
|---|---|---|---|---|---|---|---|---|
| Grubość blachy | Średnica elektrody wolframowej | Średnica spoiwa (pręta) | Natężenie prądu spawania | Szybkość spawania | Średnica dyszy | Wydatek argonu | Opóźnienie argonu | |
| mm | mm | mm | A | m/min | mm | l/min | s | |
| 3 | 2÷3 | ϕ2÷3 | 150÷240 | 0,24 | 8 | 8÷12 | 6÷8 | |
| 4 | 2÷3 | ϕ3 | 180÷280 | 0,22 | 8 | 8÷12 | 6÷8 | |
| 5 | 3 | ϕ3 | 220÷260 | 0,20 | 8 | 10÷15 | 10÷12 | |
| 6 | 3÷4 | ϕ3 | 260÷350 | 0,18 | 8÷12 | 10÷15 | 10÷12 | |
A. 220÷260 A
B. 260÷350 A
C. 180÷280 A
D. 150÷240 A
MEC.06 Pytanie 79
Montaż i obsługa prostych ele…
Ostatnią czynnością wykonywaną na otworze przeznaczonym na kołki stożkowe jest
A. gwintowanie
B. powiercanie
C. rozwiercanie
D. pogłębianie
Montaż i obsługa prostych ele…

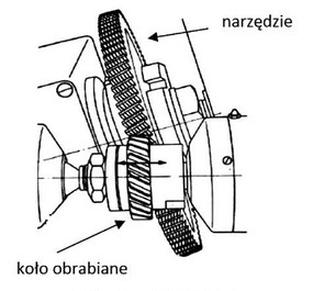

Który rodzaj obróbki wykańczającej kół zębatych przedstawiono na rysunku?
A. Gładzenie.
B. Dogładzanie.
C. Szlifowanie.
D. Wiórkowanie.
