Pracownik Pomocniczy Mechanika - Lista pytań egzaminacyjnych

MEC.06Pytanie 81

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Z wykorzystaniem zgrzewania łączy się

A. metal z metalem

B. metal z tworzywem ceramicznym

C. tworzywo sztuczne z tworzywem ceramicznym

D. metal z drewnem

MEC.06Pytanie 82

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Połączenia i łączenie materiałów Rysunek techniczny i dokumentacja

Rysunek przedstawia

A. nitownicę pneumatyczną.

B. prasę.

C. lutownicę punktową.

D. spawarkę.

MEC.06Pytanie 83

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Wybierz zestaw pilników niezbędnych do obróbki płytki przedstawionej na rysunku.

A. Półokrągłe, kwadratowe, okrągłe.

B. Płaskie, trójkątne, okrągłe.

C. Płaskie, okrągłe, kwadratowe.

D. Trójkątne, owalne, soczewkowe.

MEC.06Pytanie 84

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Aby zweryfikować okrągłość wałka, jakiego narzędzia należy użyć?

A. czujnika zegarowego z podstawką magnetyczną

B. średnicówki czujnikowej

C. średnicówki mikrometrycznej

D. mikrometru wewnętrznego

MEC.06Pytanie 85

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

W skład podstawowych elementów tokarki kłowej wchodzą:

A. wrzeciennik, skrzynkę posuwów, napęd ściernicy, śrubę pociągową

B. wrzeciono, skrzynkę posuwów, suwak roboczy, konik

C. wrzeciennik, skrzynkę posuwów, wspornik ze stołem, konik

D. wrzeciennik. skrzynkę posuwów, suport narzędziowy, konik

MEC.06Pytanie 86

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Przedstawiony na rysunku przyrząd służy do

A. naciągu łańcucha.

B. ściągania klinów.

C. montażu paska klinowego.

D. montażu łożyska tocznego.

MEC.06Pytanie 87

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Który sprawdzian kontrolny służy do określenia szczeliny lub luzu pomiędzy powierzchniami elementów maszyn?

C.

B.

D.

A.

MEC.06Pytanie 88

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Pomiary i kontrola jakości

Oblicz długość drutu o średnicy 1 mm, niezbędną do stworzenia sprężyny z 10 zwojami oraz średnią średnicą sprężyny równą 10 mm.
Do obliczeń zastosuj zależność:
n = L / (π · D_o)
gdzie: L – długość drutu,
D_o – średnia średnica sprężyny,
n – liczba zwojów.

A. 350 mm

B. 314 mm

C. 100 mm

D. 250 mm

MEC.06Pytanie 89

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości

Otwór na głębokość t, zgodnie z przedstawionym rysunkiem, został

A. nawiercony.

B. rozwiercony.

C. pogłębiony.

D. przeciągany.

MEC.06Pytanie 90

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Rysunek techniczny i dokumentacja

Który dokument techniczny przedstawiono na rysunku?

A. Schemat kinematyczny.

B. Rysunek złożeniowy.

C. Rysunek wykonawczy.

D. Schemat pneumatyczny.

MEC.06Pytanie 91

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Które narzędzie zastosowano do obróbki gniazda pokazanego na rysunku?

A. Narzynkę.

B. Frez.

C. Skrobak.

D. Docierak.

MEC.06Pytanie 92

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Bezpieczeństwo i eksploatacja

Który opis odnosi się do zakresu demontażu sprzętu w trakcie przeprowadzania remontu?

A. Demontaż urządzenia realizuje się w takim zakresie, aby uzyskać dostęp do komponentów maszyn wymagających naprawy

B. Demontaż urządzenia dokonuje się jedynie w czasie produkcji nowych maszyn

C. Niezawodność definiuje się przez liczbę egzemplarzy przedmiotów, które będą funkcjonować bez usterek lub z niewielkimi uszkodzeniami w określonym okresie czasu

D. W trakcie remontu regeneracji poddawane są wszystkie uszkodzone elementy urządzenia

MEC.06Pytanie 93

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Pomiary i kontrola jakości

Średnica zewnętrzna łożyska wynosi ϕ42, a średnica czopa wału wynosi ϕ20. Na podstawie informacji w tabeli i na rysunku do połączenia potrzebne będzie łożysko ślizgowe o indeksie

A. GE025 ES

B. GE030 ES

C. GE020 HCR

D. GE025 HCR

MEC.06Pytanie 94

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Do czego służy klucz dynamometryczny?

A. Mierzenia napięcia elektrycznego

B. Pomiaru ciśnienia

C. Dokręcania śrub z określoną siłą

D. Cięcia materiałów

MEC.06Pytanie 95

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn

Na uchwyty noży tokarskich zazwyczaj nie stosuje się metalu

A. konstrukcyjnego

B. szybkotnącego

C. narzędziowego

D. węglowego

MEC.06Pytanie 96

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości

Aby trasować równoległe linie na płytce stojącej przy użyciu płyty traserskiej, należy zastosować

A. wysokościomierz suwmiarkowy

B. kątownik

C. przymiar kreślarski

D. suwmiarkę uniwersalną

MEC.06Pytanie 97

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Bezpieczeństwo i eksploatacja

Czas, w którym maszyna lub urządzenie utrzymuje swoje właściwości użytkowe, określamy jako

A. czas eksploatacji

B. okres użytkowania

C. niezawodność

D. trwałość

MEC.06Pytanie 98

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Bezpieczeństwo i eksploatacja Rysunek techniczny i dokumentacja

Jakie dokumenty są podstawą do montażu maszyn oraz urządzeń?

A. instrukcji eksploatacji i serwisowania

B. rysunku realizacyjnego

C. rysunku zespołowego

D. dokumentacji techniczno-ruchowej

MEC.06Pytanie 99

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Zadaniem ukosowania brzegów łączonych materiałów jest

A. ograniczenie zużycia elektrod

B. zmniejszenie naprężeń związanych ze spawaniem

C. lepsze dopasowanie elementów do siebie

D. przetopienie materiału na całej grubości

MEC.06Pytanie 100

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Frez palcowy jest używany w trakcie

A. nacinania gwintu zewnętrznego

B. obróbki dużych płaszczyzn

C. wykonywania rowka wpustowego w kole pasowym

D. tworzenia rowka wpustowego na wałku

MEC.06Pytanie 101

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

W trakcie obróbki seryjnej pręt podawany przez wrzeciono tokarki rewolwerowej jest mocowany przy użyciu

A. tulei zaciskowej

B. imaka narzędziowego

C. uchwytu trójszczękowego

D. uchwytu czteroszczękowego

MEC.06Pytanie 102

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Jakim narzędziem najczęściej wykonuje się pomiar kąta α w pokazanym na rysunku elemencie?

A. środkownikiem

B. kątownikiem

C. liniałem krawędziowym

D. kątomierzem uniwersalnym

MEC.06Pytanie 103

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Jak można uzyskać szczelne połączenie metalowych elementów bez ich topnienia?

A. gwintowania

B. spawania

C. lutowania

D. kołkowania

MEC.06Pytanie 104

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Bezpieczeństwo i eksploatacja

Czynnikiem powodującym zużycie zmęczeniowe elementów maszyn jest

A. przeciążenie elementów.

B. długotrwałe oraz zmienne obciążenie.

C. pojawienie się tarcia suchego.

D. długotrwałe nieużywanie elementów.

MEC.06Pytanie 105

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Nawiercanie zewnętrznych krawędzi otworów na nity realizuje się w celu

A. eliminacji ostrych krawędzi mogących uszkodzić nit

B. zwiększenia wytrzymałości połączenia

C. usprawnienia umieszczania nitu w otworze

D. poprawy estetyki połączenia

MEC.06Pytanie 106

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Bezpieczeństwo i eksploatacja

Jakim smarem oznaczany jest smar używany do łożysk tocznych?

A. ŁT

B. TŁ

C. ŁS

D. SŁ

MEC.06Pytanie 107

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Który z przedstawionych uchwytów stosowany jest na tokarce do mocowania noża tokarskiego?

C.

A.

B.

D.

MEC.06Pytanie 108

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Która z metod nie jest używana do tworzenia powłok antykorozyjnych na metalach?

A. Platerowanie

B. Zanurzeniowa (ogniowa)

C. Wytwarzanie tlenków

D. Elektrolityczna (galwaniczna)

MEC.06Pytanie 109

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Korzystając z informacji zamieszczonych w tabeli, dobierz średnicę pręta do wykonania gwintu M12.

Wybrane średnice prętów do gwintowania
Oznaczenie gwintu metrycznego Średnica pręta [mm]
M8 7,80÷7,90
M10 9,75÷9,85
M12 11,76÷11,88
M14 13,70÷13,82

Wybrane średnice prętów do gwintowania
Oznaczenie gwintu metrycznego	Średnica pręta [mm]
M8	7,80÷7,90
M10	9,75÷9,85
M12	11,76÷11,88
M14	13,70÷13,82

A. Ø11,70 mm

B. Ø11,81 mm

C. Ø9,75 mm

D. Ø7,82 mm

MEC.06Pytanie 110

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Rysunek przedstawia sposób kontroli osadzenia panewek łożysk ślizgowych w korpusie poprzez sprawdzenie

A. prostopadłości.

B. owalności.

C. wymiarów.

D. współosiowości.

MEC.06Pytanie 111

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja

Uszkodzone łożysko toczne powinno być

A. zdemontowane, oczyszczone i ponownie zamontowane

B. poddane regeneracji

C. zdemontowane i wymienione na nowe

D. nasmarowane

MEC.06Pytanie 112

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

W elementach takich jak złączki, kolanka i trójniki występują połączenia

A. nitowane

B. wtłaczane

C. sprężyste

D. rurowe

MEC.06Pytanie 113

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Jakiego rodzaju proces technologiczny należy zastosować do produkcji metalowych części obudowy komputera?

A. Obróbka skrawaniem

B. Druk 3D

C. Przeróbka plastyczna

D. Odlewanie

MEC.06Pytanie 114

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Do metod łączenia materiałów zaliczamy połączenia:

A. zgrzewane, gwintowe, klejone

B. spawane, zgrzewane, lutowane

C. spawane, miewane, klejone

D. lutowane, nitowane, wciskowe

MEC.06Pytanie 115

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Rysunek techniczny i dokumentacja

Na rysunku wiertarki kadłubowej skrzynkę posuwów oznaczono literą

A.

B.

D.

C.

MEC.06Pytanie 116

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Aby przygotować powierzchnie stalowych komponentów do klejenia, należy je

A. zwiększyć chropowatość i odtłuścić

B. wytrawić i przepłukać gorącą wodą

C. oszlifować i odtłuścić

D. wytrawić oraz oczyścić

MEC.06Pytanie 117

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości

Określ wymiar klucza płaskiego służącego do dokręcenia śruby M16. Wykorzystaj informacje zamieszczone w tabeli.

Wymiar łba śruby metrycznej pod klucz płaski
Oznaczenie gwintu metrycznego M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30
Wymiar klucza S [mm] 5,5 7 9 10 14 17 19 24 30 36 46

Wymiar łba śruby metrycznej pod klucz płaski
Oznaczenie gwintu metrycznego	M3	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30
Wymiar klucza S [mm]	5,5	7	9	10	14	17	19	24	30	36	46

A. 14 mm

B. 17 mm

C. 24 mm

D. 19 mm

MEC.06Pytanie 118

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Do wykonania rowków tulei przedstawionej na rysunku stosuje się obróbkę metodą

A. frezowania.

B. wiercenia.

C. przeciągania.

D. toczenia.

MEC.06Pytanie 119

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Przymiar kreskowy służy do pomiaru

A. osiowości

B. długości

C. chropowatości

D. poziomu

MEC.06Pytanie 120

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Jakie narzędzie wykorzystuje się do określenia środka powierzchni czołowej wałka?

A. wysokościomierz traserski

B. środkownik

C. kątownik

D. przymiar kreskowy

Lista pytań egzaminacyjnych

Filtrowanie pytań

Z wykorzystaniem zgrzewania łączy się

Rysunek przedstawia

Wybierz zestaw pilników niezbędnych do obróbki płytki przedstawionej na rysunku.

Aby zweryfikować okrągłość wałka, jakiego narzędzia należy użyć?

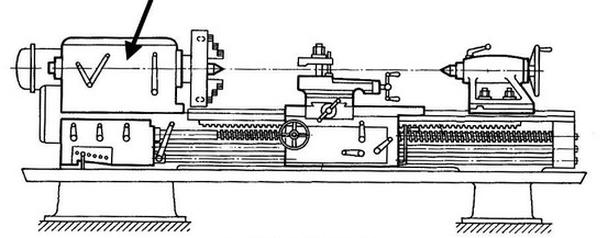

W skład podstawowych elementów tokarki kłowej wchodzą:

Przedstawiony na rysunku przyrząd służy do

Który sprawdzian kontrolny służy do określenia szczeliny lub luzu pomiędzy powierzchniami elementów maszyn?

Oblicz długość drutu o średnicy 1 mm, niezbędną do stworzenia sprężyny z 10 zwojami oraz średnią średnicą sprężyny równą 10 mm.Do obliczeń zastosuj zależność: n = L / (π · Do)gdzie: L – długość drutu, Do – średnia średnica sprężyny, n – liczba zwojów.

Otwór na głębokość t, zgodnie z przedstawionym rysunkiem, został

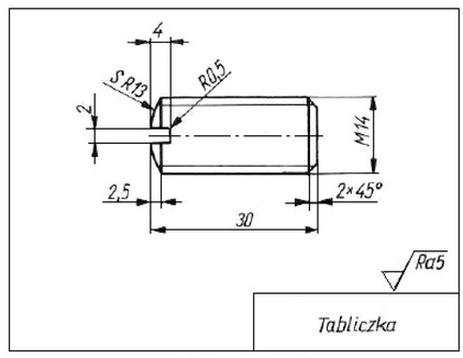

Który dokument techniczny przedstawiono na rysunku?

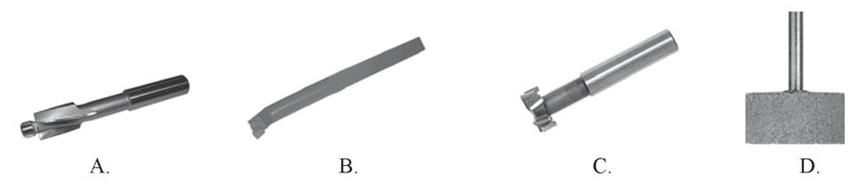

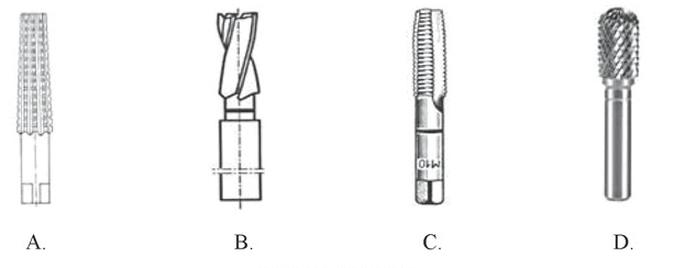

Które narzędzie zastosowano do obróbki gniazda pokazanego na rysunku?

Który opis odnosi się do zakresu demontażu sprzętu w trakcie przeprowadzania remontu?

Średnica zewnętrzna łożyska wynosi ϕ42, a średnica czopa wału wynosi ϕ20. Na podstawie informacji w tabeli i na rysunku do połączenia potrzebne będzie łożysko ślizgowe o indeksie

Do czego służy klucz dynamometryczny?

Na uchwyty noży tokarskich zazwyczaj nie stosuje się metalu

Aby trasować równoległe linie na płytce stojącej przy użyciu płyty traserskiej, należy zastosować

Czas, w którym maszyna lub urządzenie utrzymuje swoje właściwości użytkowe, określamy jako

Jakie dokumenty są podstawą do montażu maszyn oraz urządzeń?

Zadaniem ukosowania brzegów łączonych materiałów jest

Frez palcowy jest używany w trakcie

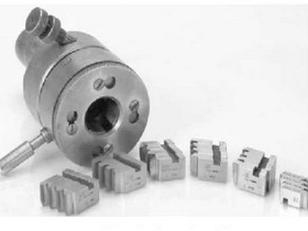

W trakcie obróbki seryjnej pręt podawany przez wrzeciono tokarki rewolwerowej jest mocowany przy użyciu

Jakim narzędziem najczęściej wykonuje się pomiar kąta α w pokazanym na rysunku elemencie?

Jak można uzyskać szczelne połączenie metalowych elementów bez ich topnienia?

Czynnikiem powodującym zużycie zmęczeniowe elementów maszyn jest

Nawiercanie zewnętrznych krawędzi otworów na nity realizuje się w celu

Jakim smarem oznaczany jest smar używany do łożysk tocznych?

Który z przedstawionych uchwytów stosowany jest na tokarce do mocowania noża tokarskiego?

Która z metod nie jest używana do tworzenia powłok antykorozyjnych na metalach?

Korzystając z informacji zamieszczonych w tabeli, dobierz średnicę pręta do wykonania gwintu M12. Wybrane średnice prętów do gwintowaniaOznaczenie gwintu metrycznegoŚrednica pręta [mm]M87,80÷7,90M109,75÷9,85M1211,76÷11,88M1413,70÷13,82

Rysunek przedstawia sposób kontroli osadzenia panewek łożysk ślizgowych w korpusie poprzez sprawdzenie

Uszkodzone łożysko toczne powinno być

W elementach takich jak złączki, kolanka i trójniki występują połączenia

Jakiego rodzaju proces technologiczny należy zastosować do produkcji metalowych części obudowy komputera?

Do metod łączenia materiałów zaliczamy połączenia:

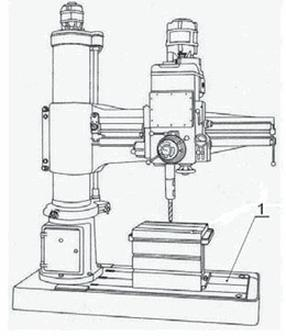

Na rysunku wiertarki kadłubowej skrzynkę posuwów oznaczono literą

Aby przygotować powierzchnie stalowych komponentów do klejenia, należy je

Określ wymiar klucza płaskiego służącego do dokręcenia śruby M16. Wykorzystaj informacje zamieszczone w tabeli. Wymiar łba śruby metrycznej pod klucz płaskiOznaczenie gwintu metrycznegoM3M4M5M6M8M10M12M16M20M24M30Wymiar klucza S [mm]5,5791014171924303646

Do wykonania rowków tulei przedstawionej na rysunku stosuje się obróbkę metodą

Przymiar kreskowy służy do pomiaru

Jakie narzędzie wykorzystuje się do określenia środka powierzchni czołowej wałka?

Oblicz długość drutu o średnicy 1 mm, niezbędną do stworzenia sprężyny z 10 zwojami oraz średnią średnicą sprężyny równą 10 mm.
Do obliczeń zastosuj zależność:
n = L / (π · D_o)
gdzie: L – długość drutu,
D_o – średnia średnica sprężyny,
n – liczba zwojów.

Korzystając z informacji zamieszczonych w tabeli, dobierz średnicę pręta do wykonania gwintu M12.

Wybrane średnice prętów do gwintowania
Oznaczenie gwintu metrycznego Średnica pręta [mm]
M8 7,80÷7,90
M10 9,75÷9,85
M12 11,76÷11,88
M14 13,70÷13,82

Określ wymiar klucza płaskiego służącego do dokręcenia śruby M16. Wykorzystaj informacje zamieszczone w tabeli.

Wymiar łba śruby metrycznej pod klucz płaski
Oznaczenie gwintu metrycznego M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30
Wymiar klucza S [mm] 5,5 7 9 10 14 17 19 24 30 36 46
