MEC.06 Pytanie 161
Montaż i obsługa prostych ele…
Narzynka to przyrząd wykorzystujący do tworzenia
A. zębatek prostych
B. rowków obwodowych
C. gwintów wewnętrznych
D. gwintów zewnętrznych
Filtrowanie pytań
MEC.06 Pytanie 162
Montaż i obsługa prostych ele…
Oblicz długość drutu o średnicy 1 mm, niezbędną do stworzenia sprężyny z 10 zwojami oraz średnią średnicą sprężyny równą 10 mm.
Do obliczeń zastosuj zależność:
n = L / (π · Do)
gdzie: L – długość drutu,
Do – średnia średnica sprężyny,
n – liczba zwojów.
A. 314 mm
B. 350 mm
C. 100 mm
D. 250 mm
MEC.06 Pytanie 163
Montaż i obsługa prostych ele…
Jakie metody stosuje się do łączenia elementów miedzianych w instalacji centralnego ogrzewania?
A. spawania plazmowego
B. lutowania miękkiego
C. spawania elektronowego
D. zgrzewania punktowego
MEC.06 Pytanie 164
Montaż i obsługa prostych ele…
Wskaź główny cel przeprowadzania diagnostyki technicznej?
A. Zmierzenie wymiarów wszystkich składników wchodzących w skład urządzenia
B. Ustalenie stanu obiektu technicznego z częściowym demontażem oraz pobieraniem próbek materiału do dalszej analizy
C. Dostosowanie luzów pomiędzy współdziałającymi elementami w danym obiekcie technicznym
D. Określenie stanu obiektu technicznego bez demontażu oraz niezakłócania elementów
MEC.06 Pytanie 165
Montaż i obsługa prostych ele…
Rysunek przedstawia
A. spawarkę.
B. nitownicę pneumatyczną.
C. lutownicę punktową.
D. prasę.
Montaż i obsługa prostych ele…
Z jakiego materiału najczęściej produkuje się miękkie nakładki na szczęki imadła?
A. Z żeliwa
B. Z staliwa
C. Ze stali narzędziowej
D. Z aluminium
MEC.06 Pytanie 167
Montaż i obsługa prostych ele…
W czasie spawania może dochodzić do powstawania wad w spoinach. Na którym rysunku przedstawione jestpodtopienie spoiny?
A. B.
B. A.
C. D.
D. C.
MEC.06 Pytanie 168
Montaż i obsługa prostych ele…
Jakie czynności należy wykonać, aby zrekonstruować ubytek w chwycie wiertła?
A. napawaniu i wygładzeniu powierzchni
B. przeprowadzeniu natrysku metalowego
C. usunięciu zarysowań poprzez piłowanie
D. wypełnieniu i pokryciu laminatem
MEC.06 Pytanie 169
Montaż i obsługa prostych ele…
Który z rysunków przedstawia palnik wykorzystywany podczas spawania acetylenowo-tlenowego?
A. B.
B. C.
C. A.
D. D.
Montaż i obsługa prostych ele…
Zginanie cienkich prętów realizuje się przy użyciu
A. szczypiec
B. cęgów
C. prasy
D. walców
MEC.06 Pytanie 171
Montaż i obsługa prostych ele…
Reduktor, który należy zamocować do butli acetylenowej, przedstawiono na rysunku oznaczonym literą
A. C.
B. A.
C. D.
D. B.
MEC.06 Pytanie 172
Montaż i obsługa prostych ele…
Jakie metody wykorzystuje się do spawania tworzyw sztucznych?
A. płomień wodorowo-tlenowy
B. silny docisk
C. gorące powietrze
D. łuk elektryczny
Montaż i obsługa prostych ele…
Który wymiar przedstawia prawidłowo wykonany element o szerokości \( 140_{-0,27}^{+0,64} \) ?
A. 139,37 mm
B. 139,99 mm
C. 140,91 mm
D. 138,73 mm
MEC.06 Pytanie 174
Montaż i obsługa prostych ele…
Aby zrealizować połączenie nierozłączne aluminium i miedzi, najodpowiedniejsza będzie technika
A. lutospawania
B. klejenia
C. zgrzewania tarciowego
D. spawania wąskoszczelinowego
MEC.06 Pytanie 175
Montaż i obsługa prostych ele…
Jakie narzędzie wykorzystuje się do ręcznego gwintowania otworów wewnętrznych?
A. komplet gwintowników
B. nóż tokarski
C. gwintownik maszynowy
D. narzynkę okrągłą
Montaż i obsługa prostych ele…
Do określenia środka na przedniej powierzchni przedmiotu cylindrycznego wykorzystuje się
A. kątownik
B. liniał
C. środkownik
D. cyrkiel
MEC.06 Pytanie 177
Montaż i obsługa prostych ele…
Spawanie z użyciem spoiny brzegowej jest wykorzystywane do łączenia
A. wyrobów ze stali nierdzewnej
B. elementów stalowych o małej grubości
C. narzędzi skrawających oraz matryc
D. materiałów epoksydowych
Montaż i obsługa prostych ele…
Który rysunek przedstawia proces przecinania wykonywany na strugarce?
A. B.
B. D.
C. C.
D. A.
MEC.06 Pytanie 179
Montaż i obsługa prostych ele…
Rysunek przedstawia
A. sworzeń.
B. kołek.
C. wkręt.
D. śrubę.
MEC.06 Pytanie 180
Montaż i obsługa prostych ele…
Wskaż oznaczenie gwintu, dla którego otwór należy wykonać wiertłem o średnicy 18 mm, korzystając z informacji zamieszczonych w tabeli.
| Tabela zalecanych wielkości nominalnych wierteł do obróbki otworów pod wybrane gwinty metryczne | ||
|---|---|---|
| Oznaczenie gwintu | Skok gwintu [mm] | Średnica wiertła pod gwint [mm] |
| M18x1,5 | 1,5 | 16,50 |
| M18x2 | 2,0 | 16,00 |
| M18 | 2,5 | 15,50 |
| M20x1 | 1,0 | 19,00 |
| M20x1,5 | 1,5 | 18,50 |
| M20x2 | 2,0 | 18,00 |
| M20 | 2,5 | 17,50 |
A. M20
B. M20x2
C. M18
D. M18x2
MEC.06 Pytanie 181
Montaż i obsługa prostych ele…
Na rysunku przedstawiono sposób przygotowania brzegów spawanych blach do wykonania spoiny oznaczonej symbolem
A. 1/2U
B. ||
C. 1/2Y
D. V
Montaż i obsługa prostych ele…
Aby uzyskać bardzo precyzyjne przyleganie do siebie płaskich powierzchni współpracujących, należy zastosować ręczną obróbkę
A. piłowaniem
B. skrobaniem
C. wycinaniem
D. szlifowaniem
MEC.06 Pytanie 183
Montaż i obsługa prostych ele…
Do wykonania otworu ø14 × ø20 zgodnie z rysunkiem należy użyć
A. wiertła i pogłębiacza walcowego czołowego.
B. rozwiertaka i wiertła.
C. wiertła piórkowego.
D. wiertła i pogłębiacza stożkowego.
Montaż i obsługa prostych ele…
Jak można zweryfikować płaskość powierzchni?
A. płyta pomiarowa
B. mikrometrem zewnętrznym
C. przymiarem kreskowym
D. liniałem krawędziowym
Montaż i obsługa prostych ele…
Na podstawie informacji w zamieszczonej tabeli, jako materiał zastępczy za żeliwo ZL400, dla którego Rm=400 MPa, Re=600 MPa, należy zastosować stal. Zaleca się, aby własności wytrzymałościowe i plastyczne były nie mniejsze niż materiału zastępowanego. Który rodzaj stali spełnia te warunki?
| Znak stali | Re [MPa] | Rm[MPa] |
|---|---|---|
| S3S | 350 | 240 |
| S4S | 400 | 250 |
| 36 | 700 | 360 |
| 10 | 540 | 270 |
| 55 | 660 | 310 |
| 20H | 800 | 550 |
| 20HG | 1100 | 750 |
A. 20H
B. St4S
C. St6
D. 55
Montaż i obsługa prostych ele…
W tablicy podano minimalne promienie gięcia Rmin.Element wykonywany z rury aluminiowej o średnicy10 mm posiada minimalny promień gięcia równy
| Materiał | Blacha | Rura |
|---|---|---|
| Stal | 1 x grubość blachy | 1,5 x ϕ rury |
| Miedź | 1,5 x grubość blachy | 1,5 x ϕ rury |
| Aluminium | 2 x grubość blachy | 2,5 x ϕ rury |
A. Rmin = 30 mm
B. Rmin = 25 mm
C. Rmin = 10 mm
D. Rmin = 15 mm
Montaż i obsługa prostych ele…
Wrzecienniki dla obrabiarek skrawających produkuje się
A. z żeliwa
B. z duraluminium
C. ze stali narzędziowej
D. z znalu
Montaż i obsługa prostych ele…
Na rysunku frezarki wspornik oznaczono numerem
A. 3
B. 1
C. 2
D. 4
Montaż i obsługa prostych ele…
Miękkie osłony szczęk imadła ślusarskiego powinny być wykonane
A. ze stopu aluminium
B. z drewna
C. z brązu
D. ze stali szybkotnącej
Montaż i obsługa prostych ele…

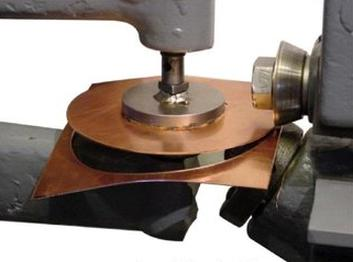

Do wykonania cięcia krążka blachy, pokazanego na rysunku, zastosowano
A. przecinarkę tarczową.
B. nożyce krążkowe.
C. nożyce gilotynowe.
D. przecinarkę taśmową.
Montaż i obsługa prostych ele…
Materiał roboczy wierteł wykonuje się ze stali
A. szybkotnącej
B. stopowej
C. nierdzewnej
D. konstrukcyjnej
MEC.06 Pytanie 192
Montaż i obsługa prostych ele…
Na podstawie danych z tabliczki rysunku zestawieniowego wskaż część, którą wykonano ze stali niestopowej ogólnego przeznaczenia.
| Nr poz. | nazwa części | liczba | Materiał (EN) | Uwagi |
| 5 | Pokrywa | 1 | St3S (S225JR) | |
| 4 | Pokrętło | 1 | 20 (C22E) | |
| 3 | Łożysko 6203 | 1 | ŁH15 (100Cr6) | |
| 2 | Śruba | 1 | A 11 (10S20) | |
| 1 | Głowica lewa | 1 | 10 (C10E) |
A. Pokrętło.
B. Łożysko 6203.
C. Pokrywa.
D. Śruba.
Montaż i obsługa prostych ele…
Z którego materiału należy wykonać przedmiot przedstawiony na rysunku?
A. Ze staliwa węglowego gatunku 200-400.
B. Z żeliwa szarego EN-GJL-150.
C. Ze stali stopowej konstrukcyjnej ogólnego przeznaczenia St4S/S275.
D. Z mosiądzu MM58.
Montaż i obsługa prostych ele…
Rodzaj połączenia, w którym podczas instalacji ma miejsce schłodzenie czopa, określa się mianem
A. luźnym
B. suwliwym
C. kombinowanym
D. rozprężnym
Montaż i obsługa prostych ele…
Podczas wiercenia w stali o niskiej twardości powinno się wykorzystać wiertło o kącie wierzchołkowym
A. 118°
B. 135°
C. 60°
D. 50°
Montaż i obsługa prostych ele…
Wskaż brzeszczot służący do przecinania materiałów twardych i cienkich, jak blachy i rury cienkościenne.
A. A.
B. C.
C. B.
D. D.
MEC.06 Pytanie 197
Montaż i obsługa prostych ele…

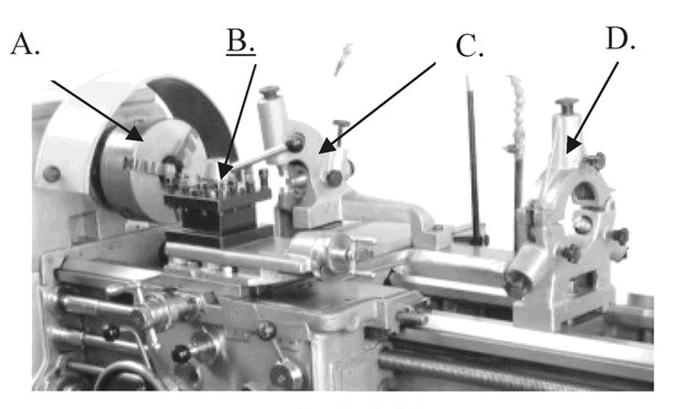

Na rysunku przedstawiono fragment tokarki TUD 40. Imak narzędziowy oznaczono literą
A. A.
B. C.
C. B.
D. D.
MEC.06 Pytanie 198
Montaż i obsługa prostych ele…
Podczas realizacji prac spawalniczych w odległości większej niż 1 km od najbliższego źródła energii elektrycznej powinno się używać urządzenia spawalniczego typu
A. agregat
B. transformator
C. prostownik
D. przetwornica
Montaż i obsługa prostych ele…
Która z poniższych przekładni nie jest wykorzystywana w konstrukcji napędu wiertarek stołowych?
A. Pasowa
B. Zębata
C. Cierna
D. Łańcuchowa
Montaż i obsługa prostych ele…
Przed przechowaniem narzędzia należy
A. umyć wodą, osuszyć, a potem pokryć cienką warstwą wazeliny
B. przetrzeć lnianą ściereczką i odłożyć do suchego, przewiewnego miejsca
C. umyć gorącą wodą, odtłuścić i umieścić w suchym pomieszczeniu
D. odtłuścić, osuszyć, a następnie pokryć cienką warstwą wazeliny
