Montaż i obsługa prostych ele…
Który sposób obróbki skrawaniem pokazano na rysunku (strzałki wskazują ruch narzędzia, materiał nie wykonuje żadnego ruchu)?
A. Przepychanie.
B. Struganie.
C. Toczenie.
D. Frezowanie.
Filtrowanie pytań
MEC.06 Pytanie 202
Montaż i obsługa prostych ele…
Zgodnie z przedstawioną tabelą do osadzenia na czopie wału o średnicy osadzenia 21 mm i szerokości rowka 1,5 mm, należy zastosować pierścień osadczy oznaczony symbolem
A. Z22
B. Z20
C. Z28
D. Z30
Montaż i obsługa prostych ele…
Materiał roboczy wierteł wykonuje się ze stali
A. konstrukcyjnej
B. szybkotnącej
C. nierdzewnej
D. stopowej
MEC.06 Pytanie 204
Montaż i obsługa prostych ele…
Do eliminacji błędów niewłaściwego ustawienia podczas montażu maszyn ciężkich na stanowisku nie używa się
A. podkładek stalowych
B. wibroizolatorów
C. kompesatorów
D. płyt drewnianych
Montaż i obsługa prostych ele…
Korzystając z danych w tabeli, dobierz średnicę elektrody do spawania blachy wykonanej ze stali miękkiej o grubości 4 mm.
| Materiał spawanych elementów | Grubość elementu mm | Niezbędne natężenie prądu A | Średnica elektrody mm |
|---|---|---|---|
| Stal miękka | 1,5 | 40-60 | 1,6 |
| 2-3 | 60-70 | 2 | |
| 2-5 | 80-100 | 2,5 | |
| 3-10 | 100-130 | 3,2 | |
| 5 i więcej | 130-160 | 4,0 | |
| Stal nierdzewna | 1,5 i więcej | 80-100 | 2,5 |
| Żeliwo | 3 i więcej | 80-100 | 2,5 |
A. 1,6 mm
B. 4,0 mm
C. 2,0 mm
D. 2,5 mm
MEC.06 Pytanie 206
Montaż i obsługa prostych ele…
Pokazany zestaw narzędzi służy do naprawy
A. gwintu wewnętrznego.
B. sprężyny naciągowej.
C. gwintu zewnętrznego.
D. tulei sprężystej.
Montaż i obsługa prostych ele…
Do dokręcania połączeń gwintowych z ustalonym momentem wykorzystuje się klucze
A. imbusowe
B. płaskie
C. nasadowe
D. dynamometryczne
Montaż i obsługa prostych ele…
Rysunek przedstawia śrubę z łbem
A. kwadratowym.
B. okrągłym.
C. owalnym.
D. sześciokątnym.
Montaż i obsługa prostych ele…
Do wstępnej obróbki mechanicznej dużych powierzchni płaskich wykorzystuje się
A. frezarki pionowe
B. dłutownice
C. strugarki wzdłużne
D. strugarki poprzeczne
Montaż i obsługa prostych ele…
Jaką metodę obróbczej należy zastosować, aby usunąć 0,5 mm naddatku z obrabianej powierzchni?
A. Wycinanie
B. Docieranie
C. Piłowanie
D. Skrobanie
MEC.06 Pytanie 211
Montaż i obsługa prostych ele…
Podzespołem tokarki przedstawionym na rysunku jest
A. nawrotnica.
B. wrzeciennik.
C. skrzynka posuwów.
D. skrzynka suportowa.
MEC.06 Pytanie 212
Montaż i obsługa prostych ele…
W czasie spawania może dochodzić do powstawania wad w spoinach. Na którym rysunku przedstawione jestpodtopienie spoiny?
A. A.
B. C.
C. B.
D. D.
Montaż i obsługa prostych ele…
Maszyna, na której należy wykonać rowek pod wpust w kole pasowym, to
A. wiertarka
B. frezarka
C. dłutownica
D. tokarka
MEC.06 Pytanie 214
Montaż i obsługa prostych ele…
Przyrząd stosowany do wykonywania połączeń nitowych przedstawiono na rysunku oznaczonym literą
A. D.
B. C.
C. B.
D. A.
Montaż i obsługa prostych ele…
Korpusy maszyn stacjonarnych, które wymagają tłumienia drgań, powinny być produkowane ze stopów
A. żelaza: żeliwo szare EN-GJL-200
B. miedzi: brąz odlewniczy CuSn10P
C. żelaza: staliwo węglowe konstrukcyjne 200-400
D. aluminium: AK20 /AlSi21CuNi
MEC.06 Pytanie 216
Montaż i obsługa prostych ele…
Które elementy należy wymienić podczas remontu kapitalnego siłownika tłokowego?
A. Uszczelkę tłoka szt.l, uszczelkę tłoczyska szt. 1 oraz podkładkę uszczelniającą szt. 1 i pierścień zgarniający szt. 1.
B. Uszczelkę tłoka szt. 2, uszczelkę tłoczyska szt. 1 i pierścień zgarniający szt. 1.
C. Uszczelkę tłoka szt. 2, uszczelkę tłoczyska szt. 1 oraz podkładkę uszczelniającą szt. 2 i pierścień zgarniający szt. 1.
D. Podkładkę uszczelniająca szt. 2 i pierścień zgarniający szt. 1.
MEC.06 Pytanie 217
Montaż i obsługa prostych ele…
Zdjęcie przedstawia konstrukcję
A. zgrzewaną.
B. spawaną.
C. lutowaną.
D. nitowaną.
MEC.06 Pytanie 218
Montaż i obsługa prostych ele…
Ostatnią czynnością wykonywaną na otworze przeznaczonym na kołki stożkowe jest
A. rozwiercanie
B. powiercanie
C. gwintowanie
D. pogłębianie
Montaż i obsługa prostych ele…
Na początku demontażu połączeń skurczowych należy wykonać
A. podgrzanie części obejmującej i obejmowanej
B. podgrzanie części obejmującej
C. schłodzenie części obejmującej
D. schłodzenie części obejmującej i podgrzanie części obejmowanej
MEC.06 Pytanie 220
Montaż i obsługa prostych ele…
W elementach takich jak złączki, kolanka i trójniki występują połączenia
A. sprężyste
B. nitowane
C. rurowe
D. wtłaczane
MEC.06 Pytanie 221
Montaż i obsługa prostych ele…
Rysunek przedstawia
A. kołek.
B. wkręt.
C. sworzeń.
D. śrubę.
Montaż i obsługa prostych ele…
Która z metod nie jest używana do tworzenia powłok antykorozyjnych na metalach?
A. Zanurzeniowa (ogniowa)
B. Elektrolityczna (galwaniczna)
C. Wytwarzanie tlenków
D. Platerowanie
MEC.06 Pytanie 223
Montaż i obsługa prostych ele…
Na podstawie danych w tabeli wskaż symbol mikrowyłącznika osłony uchwytu.
| Wykaz elektrycznych elementów i części zamiennych | |
| Element na maszynie | Symbol |
| Silnik główny | JW3134 |
| Przycisk START/STOP | 61-3465.2/6 |
| Przycisk STOP AWARYJNY | 61-3440.4/1 |
| Mikrowłącznik osłony przekładni | 15G-22B |
| Mikrowłącznik osłony uchwytu | 15GD-B |
| Przełącznik zmiany kierunku obrotów | C1560ATBB |
A. 61-3440.4/1
B. 15GD-B
C. JW3134
D. 15G-22B
Montaż i obsługa prostych ele…
Jak należy przygotować pilniki do długiego przechowywania?
A. przedmuchanie przy użyciu sprężonego powietrza
B. aplikacja warstwy smaru grafitowego
C. wyczyszczenie za pomocą szczotki drucianej
D. nałożenie pokostu lub benzyny
MEC.06 Pytanie 225
Montaż i obsługa prostych ele…
Toczenie powierzchni czołowej na tokarce przedstawione jest na rysunku
A. D.
B. B.
C. C.
D. A.
MEC.06 Pytanie 226
Montaż i obsługa prostych ele…
Podczas montażu łożyska tocznego poprzecznego, na co należy wywierać nacisk?
A. pierścień, który jest dopasowany suwliwie
B. elementy toczne łożyska
C. pierścień, który jest pasowany ciasno
D. czop wału
Montaż i obsługa prostych ele…
Przyczyną pękania materiału podczas gięcia jak na przedstawionym rysunku jest
A. nieodpowiedni ciężar młotka.
B. niewłaściwy kierunek gięcia do włókien materiału.
C. przeprowadzenie procesu gięcia na gorąco.
D. zbyt mała siła gięcia.
Montaż i obsługa prostych ele…
Zestawienie elementów w wyniku tarcia zachodzi w procesie
A. przyklejania
B. spawania lutem
C. łączenia na gorąco
D. zgrzewania
Montaż i obsługa prostych ele…
W celu weryfikacji poprawności wykonania otworu tolerowanego, wykorzystuje się narzędzia pomiarowe
A. szczękowe
B. tłoczkowe
C. grzebieniowe
D. pierścieniowe
Montaż i obsługa prostych ele…
Standardowy porządek demontażu maszyn oraz urządzeń powinien być następujący:
A. odłączenie instalacji zewnętrznych, demontaż zespołów, zdjęcie osłon, zdjęcie pasów, łańcuchów napędowych, demontaż elementów zabezpieczających i ustalających
B. demontaż zespołów, odłączenie instalacji zewnętrznych, demontaż elementów zabezpieczających i ustalających, zdjęcie pasów, łańcuchów napędowych, zdjęcie osłon
C. odłączenie instalacji zewnętrznych, zdjęcie osłon, zdjęcie pasów, łańcuchów napędowych, demontaż elementów zabezpieczających i ustalających, demontaż zespołów
D. zdjęcie osłon, zdjęcie pasów, łańcuchów napędowych, odłączenie instalacji zewnętrznych, demontaż zespołów, demontaż elementów zabezpieczających i ustalających
Montaż i obsługa prostych ele…
Jak odczytuje się informacje dotyczące stanu powierzchni po wykonanej obróbce na rysunku technicznym?
A. z ciągów wymiarowych
B. z tolerancji położenia
C. ze znaków chropowatości
D. z oznaczeń wymiarowych
MEC.06 Pytanie 232
Montaż i obsługa prostych ele…
Na rysunku tokarki pociągowej numerem 2 oznaczono
A. zespół suportów.
B. skrzynkę prędkości.
C. śrubę pociągową.
D. zespół wrzeciennika.
MEC.06 Pytanie 233
Montaż i obsługa prostych ele…
Na rysunku przedstawiono technikę łączenia blach stalowych za pomocą
A. spawania.
B. zgrzewania krążkowego.
C. zgrzewania punktowego.
D. lutowania.
Montaż i obsługa prostych ele…
Który z poniższych materiałów można określić jako kompozyt?
A. Żeliwo modyfikowane
B. Stal stopowa konstrukcyjna trudnordzewiejąca
C. Tworzywo sztuczne wzmocnione włóknem węglowym
D. Stop miedzi z cynkiem
Montaż i obsługa prostych ele…
Finalny odbiór urządzeń po głównym serwisie odbywa się w miejscu
A. składania.
B. serwisowania.
C. testów.
D. roboczym.
MEC.06 Pytanie 236
Montaż i obsługa prostych ele…
Nakrętka rzymska znajduje zastosowanie
A. w celu zapewnienia hermetyczności połączeń rurowych
B. do mocowania korpusów obrabiarek na fundamentach
C. w celu zabezpieczania połączeń gwintowych przed odkręcaniem
D. do napinania lin odciągowych masztów
MEC.06 Pytanie 237
Montaż i obsługa prostych ele…

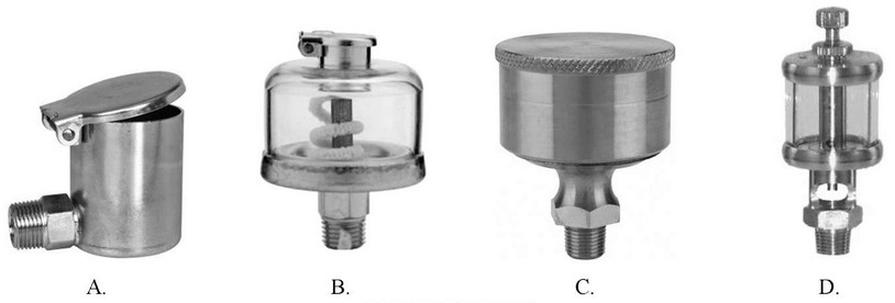

Smarownicę wkręcaną na smar stały pokazano na rysunku oznaczonym literą
A. B.
B. A.
C. D.
D. C.
Montaż i obsługa prostych ele…
Aby zweryfikować, czy maksymalna średnica wałka nie przekracza ustalonego limitu, trzeba zastosować sprawdzian
A. jednogranicznego tłoczkowego
B. dwugranicznego tłoczkowego
C. jednogranicznego szczękowego
D. dwugranicznego szczękowego
MEC.06 Pytanie 239
Montaż i obsługa prostych ele…
Nawiercanie zewnętrznych krawędzi otworów na nity realizuje się w celu
A. poprawy estetyki połączenia
B. zwiększenia wytrzymałości połączenia
C. usprawnienia umieszczania nitu w otworze
D. eliminacji ostrych krawędzi mogących uszkodzić nit
Montaż i obsługa prostych ele…
Jakie narzędzie wykorzystuje się do określenia środka obiektów o kształcie okrągłym?
A. środkownik
B. suwmiarkę
C. liniał krawędziowy
D. pryzmę
