MEC.06 Pytanie 241
Montaż i obsługa prostych ele…
Rysunek przedstawia
A. spawarkę.
B. prasę.
C. lutownicę punktową.
D. nitownicę pneumatyczną.
Filtrowanie pytań
Montaż i obsługa prostych ele…
Podzielnica wyposażona jest w trzy wymienne tarcze o następującej liczbie otworów:
Tarcza1 – 15, 16, 17, 18, 19,20
Tarcza2 – 21, 23, 27, 29, 31, 33
TarczaIII – 37, 39, 41. 43, 47, 49
Do podziału (zwykłego) należy zastosować wzór nk = 40 : z
nk– liczba obrotów korbki podzielnicy dla wykonania jednego podziału
z – liczba równych części podziału obwodu koła
Przy użyciu podzielnicy należy wykonać podział obwodu koła na z = 42 jednakowe części. Wybierz odpowiedni wariant tego podziału.
| Wariant podziału | Tarcza | Liczb otworów na okręgu podziałowym | Korbkę podzielnicy należy obrócić o nₖ |
|---|---|---|---|
| A. | I | 20 | 19 otworów |
| B. | II | 21 | 20 otworów |
| C. | III | 41 | 21 otworów |
| D. | III | 43 | 19 otworów |
A. B.
B. A.
C. D.
D. C.
MEC.06 Pytanie 243
Montaż i obsługa prostych ele…

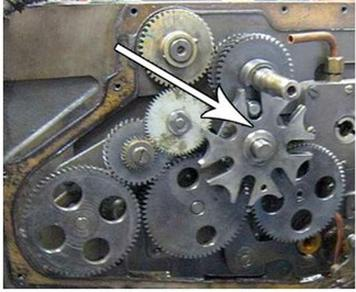

Który mechanizm zgodnie z przykładem na rysunku zamienia ciągły ruch obrotowy członu napędzającego w ruch przerywany członu napędzanego?
A. Jarzmowy.
B. Maltański.
C. Krzywkowy.
D. Mimośrodowy.
Montaż i obsługa prostych ele…
Dobierz na podstawie danych w tabeli rodzaj pilnika, jeżeli dokładność obróbki wynosi 0,1 mm, a naddatek na obróbkę 0,4 mm.
| Rodzaj pilnika | Dokładność obróbki mm | Naddatek na obróbkę mm |
|---|---|---|
| Zdzieraki Równiaki | 0,2÷0,5 | 0,5÷1 |
| Półgładziki Gładziki | 0,05÷0,15 | 0,1÷0,5 |
| Podwójne gładziki Jedwabniki | 0,005÷0,01 | 0,025÷0,05 |
A. Zdzierak.
B. Równiak.
C. Jedwabnik.
D. Gładzik.
MEC.06 Pytanie 245
Montaż i obsługa prostych ele…
Na rysunku przedstawiono połączenie blach nitem
A. rurkowym.
B. kulistym.
C. soczewkowym.
D. stożkowym.
MEC.06 Pytanie 246
Montaż i obsługa prostych ele…
Oblicz długość drutu o średnicy 1 mm, niezbędną do stworzenia sprężyny z 10 zwojami oraz średnią średnicą sprężyny równą 10 mm.
Do obliczeń zastosuj zależność:
n = L / (π · Do)
gdzie: L – długość drutu,
Do – średnia średnica sprężyny,
n – liczba zwojów.
A. 314 mm
B. 250 mm
C. 100 mm
D. 350 mm
Montaż i obsługa prostych ele…
Kiedy wykorzystuje się stale kwasoodporne do produkcji?
A. aparatury chemicznej
B. odbojników dźwigów
C. izolacji termicznej
D. narzędzi skrawających
Montaż i obsługa prostych ele…
Korpusy maszyn stacjonarnych, które wymagają tłumienia drgań, powinny być produkowane ze stopów
A. aluminium: AK20 /AlSi21CuNi
B. miedzi: brąz odlewniczy CuSn10P
C. żelaza: staliwo węglowe konstrukcyjne 200-400
D. żelaza: żeliwo szare EN-GJL-200
MEC.06 Pytanie 249
Montaż i obsługa prostych ele…
Orientacyjna waga 1 000 sztuk nakrętek stalowych M24 wynosi 156 kg. W trakcie naprawy urządzenia zużyto 50 sztuk tych nakrętek. Jaką łączną masę miały użyte nakrętki?
A. 7,8 kg
B. 23,4 kg
C. 31,2 kg
D. 15,6 kg
Montaż i obsługa prostych ele…
Które narzędzie zastosowano do obróbki gniazda pokazanego na rysunku?
A. Docierak.
B. Skrobak.
C. Frez.
D. Narzynkę.
Montaż i obsługa prostych ele…
Który rodzaj obróbki wykańczającej kół zębatych przedstawiono na rysunku?
A. Szlifowanie.
B. Gładzenie.
C. Dogładzanie.
D. Wiórkowanie.
Montaż i obsługa prostych ele…
Do defektów odlewniczych nie zaliczają się
A. segregacja składników stopowych
B. problemy ze spawaniem odlewów żeliwnych
C. pęcherzyki gazowe
D. wtrącenia żużlowe
Montaż i obsługa prostych ele…
Jaką obróbkę wykończeniową należy zastosować do stworzenia otworu ϕ40H7?
A. Rozwieranie
B. Trasowanie
C. Wiercenie
D. Nawiercanie
Montaż i obsługa prostych ele…
Określ wymiar klucza płaskiego służącego do dokręcenia śruby M16. Wykorzystaj informacje zamieszczone w tabeli.
| Wymiar łba śruby metrycznej pod klucz płaski | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Oznaczenie gwintu metrycznego | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
| Wymiar klucza S [mm] | 5,5 | 7 | 9 | 10 | 14 | 17 | 19 | 24 | 30 | 36 | 46 |
A. 14 mm
B. 17 mm
C. 19 mm
D. 24 mm
Montaż i obsługa prostych ele…
Który klucz używany jest do montażu i demontażu elementów o przekroju kołowym?
A. C.
B. D.
C. A.
D. B.
Montaż i obsługa prostych ele…
Otwór w części przedstawionej na zdjęciu wykonuje się stosując obróbkę wiercenia oraz
A. przeciągania.
B. tłoczenia.
C. toczenia.
D. powiercania.
Montaż i obsługa prostych ele…
Do wykonywania haka, pokazanego na rysunku, należy użyć narzędzia w postaci
A. matrycy.
B. noża.
C. oprawki.
D. formy.
MEC.06 Pytanie 258
Montaż i obsługa prostych ele…
Do toczenia wałków służy obrabiarka przedstawiona na rysunku oznaczonym literą
A. A.
B. B.
C. D.
D. C.
Montaż i obsługa prostych ele…
Aby toczyć długie wałki, należy użyć
A. kiełka stałego, zabieraka, kiełka obrotowego oraz podtrzymki
B. uchwytu trój szczękowego, kiełka obrotowego oraz podzielnicy
C. imadła maszynowego, kiełka stałego i obrotowego
D. podzielnicy, dwóch kłów stałych i zabieraka
MEC.06 Pytanie 260
Montaż i obsługa prostych ele…
W czterostopniowej przekładni zębatej doszło do uszkodzenia jednego łożyska tocznego. Jakie łożyska powinny zostać wymienione podczas naprawy tej przekładni?
A. Łożyska na wałku z uszkodzonym łożyskiem oraz łożyska na współpracujących wałkach.
B. Tylko uszkodzone, które znajdują się na tym samym wałku.
C. Wszystkie łożyska z tej przekładni.
D. Wyłącznie jedno uszkodzone.
MEC.06 Pytanie 261
Montaż i obsługa prostych ele…
Jakie metody wykorzystuje się do spawania tworzyw sztucznych?
A. gorące powietrze
B. płomień wodorowo-tlenowy
C. łuk elektryczny
D. silny docisk
Montaż i obsługa prostych ele…
Dobierz średnicę wiertła do wykonania otworu o średnicy d = 11 mm w klasie IT6÷IT10. Wykorzystaj informacje zamieszczone w tabeli.
| Średnice narzędzi do wykonywania dokładnych otworów w klasie IT6÷IT10 | |||
|---|---|---|---|
| Średnica otworu d [mm] | Wiercenie | Rozwiercanie | |
| Średnica wiertła [mm] | Średnica rozwiertaka zdzieraka [mm] | Średnica rozwiertaka wykańczaka [mm] | |
| 6 | 5,8 | - | 6 |
| 7 | 6,8 | - | 7 |
| 8 | 7 | 7,8 | 8 |
| 9 | 8 | 8,8 | 9 |
| 10 | 9 | 9,8 | 10 |
| 11 | 10 | 10,8 | 11 |
| 12 | 11 | 11,8 | 12 |
A. Ø9
B. Ø10
C. Ø10,8
D. Ø11
MEC.06 Pytanie 263
Montaż i obsługa prostych ele…
Rowek w wałku do połączenia wpustowego tworzy się na
A. szlifierce
B. frezarce
C. tokarce
D. wiertarce
Montaż i obsługa prostych ele…
Do produkcji elementów urządzeń przetwórstwa spożywczego, które mają bezpośrednią styczność z żywnością, powinno się używać stali
A. nierdzewnej kwasoodpornej
B. konstrukcyjnej do utwardzania powierzchni
C. narzędziowej stopowej do pracy w wysokich temperaturach
D. konstrukcyjnej ogólnego zastosowania
MEC.06 Pytanie 265
Montaż i obsługa prostych ele…
Przyrząd stosowany do wykonywania połączeń nitowych przedstawiono na rysunku oznaczonym literą
A. A.
B. D.
C. C.
D. B.
Montaż i obsługa prostych ele…
Zużycie ścierne komponentów maszyn zachodzi podczas ich działania w warunkach
A. tarcia suchego
B. środowiska korozyjnego
C. tarcia ślizgowego
D. środowiska aktywnego chemicznie
Montaż i obsługa prostych ele…
Na przedstawionym rysunku, łoże frezarki oznaczono numerem
A. 1
B. 3
C. 2
D. 4
Montaż i obsługa prostych ele…
Który opis odnosi się do zakresu demontażu sprzętu w trakcie przeprowadzania remontu?
A. Niezawodność definiuje się przez liczbę egzemplarzy przedmiotów, które będą funkcjonować bez usterek lub z niewielkimi uszkodzeniami w określonym okresie czasu
B. Demontaż urządzenia dokonuje się jedynie w czasie produkcji nowych maszyn
C. Demontaż urządzenia realizuje się w takim zakresie, aby uzyskać dostęp do komponentów maszyn wymagających naprawy
D. W trakcie remontu regeneracji poddawane są wszystkie uszkodzone elementy urządzenia
Montaż i obsługa prostych ele…
Na przedstawionym rysunku pracownik wykonuje proces cięcia z zastosowaniem
A. palnika gazowego.
B. palnika plazmowego.
C. palnika strumienia wody.
D. lancy tlenowej.
Montaż i obsługa prostych ele…
Do obróbki płaszczyzn należy zastosować narzędzie przedstawione na rysunku oznaczonym literą
A. C.
B. A.
C. B.
D. D.
MEC.06 Pytanie 271
Montaż i obsługa prostych ele…
Jaką metodę należy zastosować do łączenia cienkich blach ocynkowanych?
A. lutowanie twarde
B. spawanie metodą MAG
C. zgrzewanie oporowe
D. spawanie metodą TIG
Montaż i obsługa prostych ele…
Jaką metodą przeprowadza się obróbkę zgrubną zewnętrznych i wewnętrznych powierzchni elementów maszyn o kształcie brył obrotowych?
A. szlifowania
B. toczenia
C. strugania
D. frezowania
MEC.06 Pytanie 273
Montaż i obsługa prostych ele…
Ocena jakości naprawionego cięgna metodą klejenia opiera się na przeprowadzaniu badań
A. wizualnym
B. wytrzymałościowym
C. rentgenowskim
D. radiograficznym
Montaż i obsługa prostych ele…
Przymiar kreskowy służy do pomiaru
A. osiowości
B. chropowatości
C. poziomu
D. długości
MEC.06 Pytanie 275
Montaż i obsługa prostych ele…
W trakcie realizacji połączenia nitowanego na zimno, konieczne jest wykonanie otworu
A. o średnicy nita
B. o 1 mm większego od średnicy nita
C. o 0,5 mm mniejszego od średnicy nita
D. o 0,5 mm większego od średnicy nita
Montaż i obsługa prostych ele…
Jakie ryzyko dla zdrowia pracownika może wystąpić podczas czyszczenia elementów maszyn i urządzeń przy użyciu benzyny?
A. Rozcięcie skóry
B. Stłuczenie
C. Upadek
D. Zatrucie oparami
MEC.06 Pytanie 277
Montaż i obsługa prostych ele…
Ocena dokładności wykonania gwintu śruby pociągowej w obrabiarkach odbywa się poprzez
A. pomiar przy użyciu sprawdzianu grzebieniowego
B. badanie pracy, bez obciążenia
C. mikroskopowe pomiary gwintu
D. badanie pracy, pod obciążeniem
MEC.06 Pytanie 278
Montaż i obsługa prostych ele…
Oznaczenie na rysunku informuje, że powierzchnia powinna być
A. wykonana z naddatkiem.
B. pokryta farbą na grubość 1,0±0,2.
C. poddana obróbce skrawaniem.
D. poddana obróbce cieplnej.
MEC.06 Pytanie 279
Montaż i obsługa prostych ele…
Które z połączeń nie są od siebie oddzielone?
A. Wpustowe
B. Spawane
C. Zatrzaskowe
D. Kołnierzowe
MEC.06 Pytanie 280
Montaż i obsługa prostych ele…
Które z połączeń uznawane jest za rozłączne?
A. Klejone
B. Wpustowe
C. Nitowane
D. Spawane
