Pracownik Pomocniczy Mechanika - Lista pytań egzaminacyjnych

MEC.06Pytanie 281

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Pomiary i kontrola jakości

Na podstawie danych zawartych w tabeli określ, dla jakiej średnicy D zewnętrznej łożyska, nominalna nośność statyczna wynosi 10 kN.

Wymiary główne Nominalna nośność
d D B Dynamiczna C Statyczna C₀
mm kN
6 17 10 4,6 5,7
9 22 12 9,5 10,0
12 24 13 8,6 12,0
15 28 13 9,5 14,6

Wymiary główne	Nominalna nośność
d	D	B	Dynamiczna C	Statyczna C₀
mm	kN
6	17	10	4,6	5,7
9	22	12	9,5	10,0
12	24	13	8,6	12,0
15	28	13	9,5	14,6

A. 22 mm

B. 6 mm

C. 12 mm

D. 24 mm

MEC.06Pytanie 282

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Grubszy pomiar gorących elementów wykonywanych podczas procesu kucia ręcznego realizuje się przy użyciu

A. macek

B. taśmy mierniczej

C. przymiaru kreskowego

D. suwmiarki

MEC.06Pytanie 283

Montaż i obsługa prostych ele…

Kategorie: Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Oznaczenie Ø54p6 na rysunkach technicznych wskazuje na

A. tolerancję wałka

B. pasowanie luzem

C. tolerancję otworu

D. pasowanie ciasne

MEC.06Pytanie 284

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja

Jakie są metody zabezpieczenia antykorozyjnego prowadnic obrabiarki?

A. aplikacji powłoki cynowej.

B. pokrywaniu powierzchni lakierem bezbarwnym.

C. utwardzaniu powierzchni.

D. nałożeniu smaru na powierzchnię.

MEC.06Pytanie 285

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja

Które z wymienionych elementów maszyn nie podlegają naprawie poprzez regenerację?

A. Prowadnic

B. Kół zębatych

C. Łożysk tocznych

D. Korpusów

MEC.06Pytanie 286

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja

Który mechanizm zgodnie z przykładem na rysunku zamienia ciągły ruch obrotowy członu napędzającego w ruch przerywany członu napędzanego?

A. Maltański.

B. Jarzmowy.

C. Krzywkowy.

D. Mimośrodowy.

MEC.06Pytanie 287

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Aby uzyskać bardzo precyzyjne przyleganie do siebie płaskich powierzchni współpracujących, należy zastosować ręczną obróbkę

A. skrobaniem

B. szlifowaniem

C. piłowaniem

D. wycinaniem

MEC.06Pytanie 288

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Bezpieczeństwo i eksploatacja

Ekonomiczne zużycie ma miejsce, gdy urządzenie

A. przechodzi remont.

B. traci swoją użyteczność z powodu postępu technologicznego.

C. ma awarię, lecz jej naprawa jest opłacalna.

D. jest poddawane modernizacji.

MEC.06Pytanie 289

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Pomiary i kontrola jakości

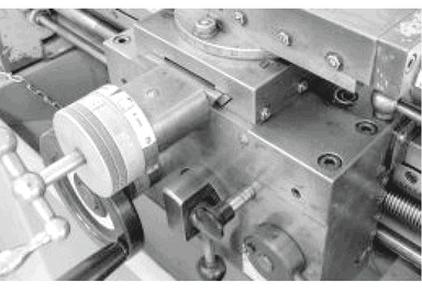

Wskazana strzałką na zdjęciu śruba służy do

A. blokowania sań górnych przy toczeniu stożków.

B. regulacji luzu wrzeciennika.

C. ustawienia wielkości luzu suportu.

D. regulacji luzu osiowego śruby pociągowej.

MEC.06Pytanie 290

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Część tnąca skrobaka wykonana jest

A. ze stali narzędziowej

B. ze stali konstrukcyjnej

C. z tworzywa sztucznego

D. z materiału ceramicznego

MEC.06Pytanie 291

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Korbowód urządzenia przedstawionego na schemacie (oznaczony numerem 3) należy wykonać ze stali

A. nierdzewnej.

B. narzędziowej.

C. żaroodpornej.

D. sprężynowej.

MEC.06Pytanie 292

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Rysunek techniczny i dokumentacja

Przyrząd traserski do wyznaczania środków otworów na powierzchniach płaskich przedmiotów walcowych przedstawiono na rysunku oznaczonym literą

D.

C.

A.

B.

MEC.06Pytanie 293

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn Obróbka i montaż

Do wstępnego szlifowania stopu aluminium wykorzystuje się tarnik

A. gładzik

B. igiełkowy

C. tarnik

D. równiak

MEC.06Pytanie 294

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Jakie elementy maszyn można naprawiać przy użyciu procesów strugania, szlifowania, skrobania lub docierania?

A. Zawory

B. Wałki

C. Prowadnice

D. Łożyska

MEC.06Pytanie 295

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Bezpieczeństwo i eksploatacja

Jakie materiały stosuje się do produkcji panewki łożyska ślizgowego pracującego w podwyższonych temperaturach?

A. z żeliwa

B. ze stali

C. z mosiądzu

D. z aluminium

MEC.06Pytanie 296

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Zdjęcie przedstawia zamocowanie wałka

A. w podtrzymce ruchomej.

B. za pomocą zabieraka.

C. za pomocą podzielnicy.

D. w uchwycie tokarskim.

MEC.06Pytanie 297

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Jak można zmierzyć głębokość rowka?

A. średnicówką

B. mikrometrem zewnętrznym

C. mikrometrem wewnętrznym

D. suwmiarką uniwersalną

MEC.06Pytanie 298

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Materiały i elementy maszyn

Z jakich materiałów wykonane są wymienne narzędzia skrawające?

A. z stali żarowytrzymałej

B. z stopów miedzi

C. z żeliwa szarego

D. węglików spiekanych

MEC.06Pytanie 299

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Wartość wskazania mikrometru przedstawionego na rysunku wynosi

A. 25,32 mm

B. 23,82 mm

C. 22,32 mm

D. 22,82 mm

MEC.06Pytanie 300

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

Wartość tolerancji dla wymiaru 19,5±0,25 wynosi

A. -0,50 mm

B. -0,25 mm

C. +0,50 mm

D. +0,25 mm

MEC.06Pytanie 301

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Połączenia i łączenie materiałów

Jakie oznaczenie odnosi się do spawania elektrodą topliwą w atmosferze gazów obojętnych?

A. TIG

B. MAG

C. EO

D. MIG

MEC.06Pytanie 302

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Połączenia i łączenie materiałów

Na początku demontażu połączeń skurczowych należy wykonać

A. schłodzenie części obejmującej i podgrzanie części obejmowanej

B. podgrzanie części obejmującej i obejmowanej

C. schłodzenie części obejmującej

D. podgrzanie części obejmującej

MEC.06Pytanie 303

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Jakie metody wykorzystuje się do spawania tworzyw sztucznych?

A. płomień wodorowo-tlenowy

B. łuk elektryczny

C. gorące powietrze

D. silny docisk

MEC.06Pytanie 304

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Jakie narzędzie należy użyć do wykańczania otworu o średnicy ϕ30H7?

A. pogłębiacz

B. rozwiertak

C. wiertło kręte

D. nawiertak

MEC.06Pytanie 305

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Pomiary i kontrola jakości

Podzielnica wyposażona jest w trzy wymienne tarcze o następującej liczbie otworów:
Tarcza1 – 15, 16, 17, 18, 19,20
Tarcza2 – 21, 23, 27, 29, 31, 33
TarczaIII – 37, 39, 41. 43, 47, 49
Do podziału (zwykłego) należy zastosować wzór n_k = 40 : z
n_k– liczba obrotów korbki podzielnicy dla wykonania jednego podziału
z – liczba równych części podziału obwodu koła
Przy użyciu podzielnicy należy wykonać podział obwodu koła na z = 42 jednakowe części. Wybierz odpowiedni wariant tego podziału.

Wariant podziału Tarcza Liczb otworów na okręgu podziałowym Korbkę podzielnicy należy obrócić o nₖ
A. I 20 19 otworów
B. II 21 20 otworów
C. III 41 21 otworów
D. III 43 19 otworów

Wariant podziału	Tarcza	Liczb otworów na okręgu podziałowym	Korbkę podzielnicy należy obrócić o nₖ
A.	I	20	19 otworów
B.	II	21	20 otworów
C.	III	41	21 otworów
D.	III	43	19 otworów

D.

B.

C.

A.

MEC.06Pytanie 306

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Spawanie z użyciem spoiny brzegowej jest wykorzystywane do łączenia

A. narzędzi skrawających oraz matryc

B. materiałów epoksydowych

C. wyrobów ze stali nierdzewnej

D. elementów stalowych o małej grubości

MEC.06Pytanie 307

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Do montażu połączeń części maszyn z dużym wciskiem, należy zastosować urządzenie przedstawione na rysunku oznaczonym literą

D.

C.

B.

A.

MEC.06Pytanie 308

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Tuszowanie obrabianej powierzchni stanowi nieodłączny element procesu

A. wiercenia

B. trasowania

C. skrobania

D. piłowania

MEC.06Pytanie 309

Montaż i obsługa prostych ele…

Kategorie: Obróbka i montaż Rysunek techniczny i dokumentacja

Na rysunku frezarki wspornik oznaczono numerem

A. 2

B. 3

C. 1

D. 4

MEC.06Pytanie 310

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Bardzo precyzyjne dopasowanie współdziałających powierzchni elementów maszyn osiąga się poprzez ręczną obróbkę

A. wycinaniem

B. skrobaniem

C. szlifowaniem

D. piłowaniem

MEC.06Pytanie 311

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Korpusy maszyn stacjonarnych, które wymagają tłumienia drgań, powinny być produkowane ze stopów

A. miedzi: brąz odlewniczy CuSn10P

B. żelaza: żeliwo szare EN-GJL-200

C. aluminium: AK20 /AlSi21CuNi

D. żelaza: staliwo węglowe konstrukcyjne 200-400

MEC.06Pytanie 312

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Który z wymienionych w tabeli materiałów należy zastosować jako zastępczy za żeliwo ZL400? Zaleca się, aby własności wytrzymałościowe i plastyczne były nie mniejsze niż materiału zastępowanego.

materiał R_m [MPa] R_e [MPa]
Zl400 400 600
St3s 350 240
St4s 400 250
St6 700 360
10 340 210
55 660 310
20H 800 650
40H 1100 750

materiał	R_m [MPa]	R_e [MPa]
Zl400	400	600
St3s	350	240
St4s	400	250
St6	700	360
10	340	210
55	660	310
20H	800	650
40H	1100	750

A. 20H

B. St6

C. St4S

D. 55

MEC.06Pytanie 313

Montaż i obsługa prostych ele…

Kategorie: Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Który rysunek przedstawia wynik pomiaru mikrometrem, wynoszący 23,82 mm?

D.

A.

C.

B.

MEC.06Pytanie 314

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Przygotowanie do spawania doczołowego profili o grubości 10 mm polega na ich

A. ukosowaniu o kształcie V.

B. czołowym przysunięciu.

C. ukosowaniu w kształcie X.

D. zginaniu.

MEC.06Pytanie 315

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż

Z jakiego surowca produkuje się wały maszyn i urządzeń?

A. Z stali narzędziowej

B. Z tworzywa ceramicznego

C. Z stali konstrukcyjnej

D. Z stopu miedzi

MEC.06Pytanie 316

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Rysunek techniczny i dokumentacja

Podzespołem tokarki przedstawionym na rysunku jest

A. skrzynka posuwów.

B. nawrotnica.

C. skrzynka suportowa.

D. wrzeciennik.

MEC.06Pytanie 317

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Pomiary i kontrola jakości

W celu oceny chropowatości powierzchni po szlifowaniu korzysta się z

A. profilometru

B. wzorców chropowatości

C. mikroskopu Schmaltza

D. interferometru

MEC.06Pytanie 318

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż

Obróbka powierzchni polegająca na skrawaniu materiału narzędziem osadzonym w suwaku, który wykonuje poziomy ruch posuwisto-zwrotny to

A. frezowanie

B. przeciąganie

C. szlifowanie

D. struganie

MEC.06Pytanie 319

Montaż i obsługa prostych ele…

Kategorie: Materiały i elementy maszyn Obróbka i montaż Połączenia i łączenie materiałów

Aby zrealizować połączenie nierozłączne aluminium i miedzi, najodpowiedniejsza będzie technika

A. zgrzewania tarciowego

B. lutospawania

C. spawania wąskoszczelinowego

D. klejenia

MEC.06Pytanie 320

Montaż i obsługa prostych ele…

Kategorie: Narzędzia i przyrządy Obróbka i montaż Połączenia i łączenie materiałów

Na rysunku przedstawiono sposób wykonania gwintu z zastosowaniem obróbki

A. frezowania.

B. toczenia.

C. walcowania.

D. przeciągania.

Lista pytań egzaminacyjnych

Filtrowanie pytań

Na podstawie danych zawartych w tabeli określ, dla jakiej średnicy D zewnętrznej łożyska, nominalna nośność statyczna wynosi 10 kN. Wymiary główneNominalna nośnośćdDBDynamiczna CStatyczna C₀mmkN617104,65,7922129,510,01224138,612,01528139,514,6

Grubszy pomiar gorących elementów wykonywanych podczas procesu kucia ręcznego realizuje się przy użyciu

Oznaczenie Ø54p6 na rysunkach technicznych wskazuje na

Jakie są metody zabezpieczenia antykorozyjnego prowadnic obrabiarki?

Które z wymienionych elementów maszyn nie podlegają naprawie poprzez regenerację?

Który mechanizm zgodnie z przykładem na rysunku zamienia ciągły ruch obrotowy członu napędzającego w ruch przerywany członu napędzanego?

Aby uzyskać bardzo precyzyjne przyleganie do siebie płaskich powierzchni współpracujących, należy zastosować ręczną obróbkę

Ekonomiczne zużycie ma miejsce, gdy urządzenie

Wskazana strzałką na zdjęciu śruba służy do

Część tnąca skrobaka wykonana jest

Korbowód urządzenia przedstawionego na schemacie (oznaczony numerem 3) należy wykonać ze stali

Przyrząd traserski do wyznaczania środków otworów na powierzchniach płaskich przedmiotów walcowych przedstawiono na rysunku oznaczonym literą

Do wstępnego szlifowania stopu aluminium wykorzystuje się tarnik

Jakie elementy maszyn można naprawiać przy użyciu procesów strugania, szlifowania, skrobania lub docierania?

Jakie materiały stosuje się do produkcji panewki łożyska ślizgowego pracującego w podwyższonych temperaturach?

Zdjęcie przedstawia zamocowanie wałka

Jak można zmierzyć głębokość rowka?

Z jakich materiałów wykonane są wymienne narzędzia skrawające?

Wartość wskazania mikrometru przedstawionego na rysunku wynosi

Wartość tolerancji dla wymiaru 19,5±0,25 wynosi

Jakie oznaczenie odnosi się do spawania elektrodą topliwą w atmosferze gazów obojętnych?

Na początku demontażu połączeń skurczowych należy wykonać

Jakie metody wykorzystuje się do spawania tworzyw sztucznych?

Jakie narzędzie należy użyć do wykańczania otworu o średnicy ϕ30H7?

Spawanie z użyciem spoiny brzegowej jest wykorzystywane do łączenia

Do montażu połączeń części maszyn z dużym wciskiem, należy zastosować urządzenie przedstawione na rysunku oznaczonym literą

Tuszowanie obrabianej powierzchni stanowi nieodłączny element procesu

Na rysunku frezarki wspornik oznaczono numerem

Bardzo precyzyjne dopasowanie współdziałających powierzchni elementów maszyn osiąga się poprzez ręczną obróbkę

Korpusy maszyn stacjonarnych, które wymagają tłumienia drgań, powinny być produkowane ze stopów

Który rysunek przedstawia wynik pomiaru mikrometrem, wynoszący 23,82 mm?

Przygotowanie do spawania doczołowego profili o grubości 10 mm polega na ich

Z jakiego surowca produkuje się wały maszyn i urządzeń?

Podzespołem tokarki przedstawionym na rysunku jest

W celu oceny chropowatości powierzchni po szlifowaniu korzysta się z

Obróbka powierzchni polegająca na skrawaniu materiału narzędziem osadzonym w suwaku, który wykonuje poziomy ruch posuwisto-zwrotny to

Aby zrealizować połączenie nierozłączne aluminium i miedzi, najodpowiedniejsza będzie technika

Na rysunku przedstawiono sposób wykonania gwintu z zastosowaniem obróbki

Na podstawie danych zawartych w tabeli określ, dla jakiej średnicy D zewnętrznej łożyska, nominalna nośność statyczna wynosi 10 kN.

Wymiary główne Nominalna nośność
d D B Dynamiczna C Statyczna C₀
mm kN
6 17 10 4,6 5,7
9 22 12 9,5 10,0
12 24 13 8,6 12,0
15 28 13 9,5 14,6
