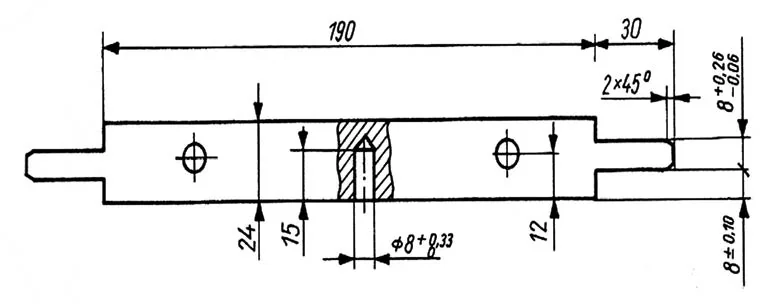

Odchyłka górna czopa o grubości 8 mm na przedstawionym rysunku wynosi
A. 0,26 mm
B. 0,32 mm
C. 0,06 mm
D. 0,20 mm
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz A.13-X-15.08).
Poprawna odpowiedź to 0,26 mm, co jest odchyłką górną czopa o nominalnej grubości 8 mm. W inżynierii mechanicznej odchyłki górne i dolne są kluczowe w określaniu tolerancji wymiarowych, które są niezbędne do zapewnienia odpowiedniej pasowania elementów w procesie produkcyjnym. W tym przypadku tolerancja wynosi +0,26 mm / -0,02 mm, co oznacza, że grubość czopa może wynosić od 7,98 mm do 8,26 mm. Odchyłka górna, będąca dodatnią wartością tolerancji, wskazuje maksymalną dopuszczalną grubość czopa. W praktyce, zrozumienie odchyłek pozwala inżynierom na projektowanie i produkcję elementów, które będą w odpowiednich tolerancjach, co jest kluczowe dla ich funkcjonowania w złożonych systemach. Warto również zauważyć, że zgodność z normami, takimi jak ISO lub ANSI, jest istotna w celu zapewnienia jakości i wymienności komponentów w różnych zastosowaniach inżynieryjnych.
Błędna odpowiedź może wynikać z nieporozumienia dotyczącego pojęcia odchyłki górnej oraz interpretacji tolerancji wymiarowych. Często myli się tolerancję z wymiarem nominalnym, co prowadzi do wyboru nieprawidłowych wartości. Na przykład, wybór odpowiedzi 0,20 mm może wynikać z błędnego założenia, że odchyłka górna odpowiada minimalnej wartości w tolerancji, podczas gdy w rzeczywistości to dodatnia wartość tolerancji określa maksymalne dopuszczalne wymiary. Podobnie, odpowiedzi 0,06 mm i 0,32 mm mogą być wynikiem niewłaściwego zrozumienia znaczenia odchyłek w kontekście nominalnych wymiarów. Kluczowym błędem jest brak wiedzy o tym, że odchyłka górna to wartość dodatnia dodawana do wymiaru nominalnego, a jej celem jest zapewnienie marginesu bezpieczeństwa w produkcji. W praktyce inżynierskiej, ignorowanie tych zasad może prowadzić do błędów montażowych i nadmiernego zużycia materiałów. Znajomość zasad tolerancji wymiarowych jest niezbędna dla zapewnienia jakości i funkcjonalności projektowanych elementów, a ich stosowanie zgodnie z normami branżowymi pozwala na uniknięcie wielu problemów w procesie produkcji i montażu.
