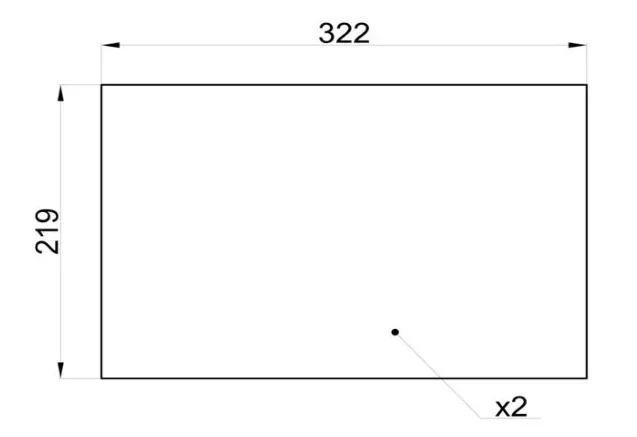

Na przedstawionym rysunku „x2” oznacza
A. skalę rysunku.
B. ilość sztuk elementu.
C. grubość elementu.
D. ilość warstw elementu.
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz A.13-SG-22.06).
Odpowiedź "grubość elementu" jest poprawna, ponieważ oznaczenie "x2" na przedstawionym rysunku odnosi się do wymiaru, który określa grubość danego elementu. W projektowaniu i inżynierii, precyzyjne określenie grubości elementów jest kluczowe dla zapewnienia ich wytrzymałości i funkcjonalności. Standardy budowlane oraz normy dotyczące materiałów, takie jak Eurokod, zawierają szczegółowe wymagania dotyczące wymiarowania elementów konstrukcyjnych. Przykładowo, w przypadku płyt stalowych stosowanych w budownictwie, grubość ma istotny wpływ na nośność oraz odporność na różne obciążenia. Właściwe określenie grubości na rysunkach technicznych pozwala uniknąć nieporozumień w procesie produkcji i montażu, co jest zgodne z dobrymi praktykami inżynieryjnymi. Ponadto, grubość elementu ma również znaczenie w kontekście obliczeń cieplnych oraz akustycznych, co jest niezbędne w projektowaniu komfortowych i energooszczędnych budynków.
Wybór odpowiedzi dotyczącej ilości sztuk elementu, skali rysunku lub ilości warstw elementu wskazuje na pewne nieporozumienie dotyczące interpretacji symboliki na rysunkach technicznych. Ilość sztuk elementu zazwyczaj nie jest oznaczana literą "x"; w praktyce stosuje się do tego osobne notacje lub opisy w tabelach zestawieniowych. Skala rysunku odnosi się do proporcji, w jakiej rysunek został przedstawiony w porównaniu do rzeczywistych wymiarów, a nie do konkretnego wymiaru jak grubość. Jeśli chodzi o ilość warstw, to również nie jest to typowe oznaczenie na rysunkach technicznych. Zrozumienie rysunków technicznych wymaga znajomości konwencji i standardów branżowych, takich jak ISO czy ANSI, które precyzują sposób oznaczania różnych elementów. Typowe błędy myślowe prowadzące do błędnych odpowiedzi często wynikają z braku znajomości kontekstu rysunku lub z mylenia różnych terminów technicznych. Ważne jest, aby zawsze odnosić się do klasycznych i aktualnych standardów w dziedzinie projektowania, aby móc poprawnie interpretować symbole i oznaczenia.
