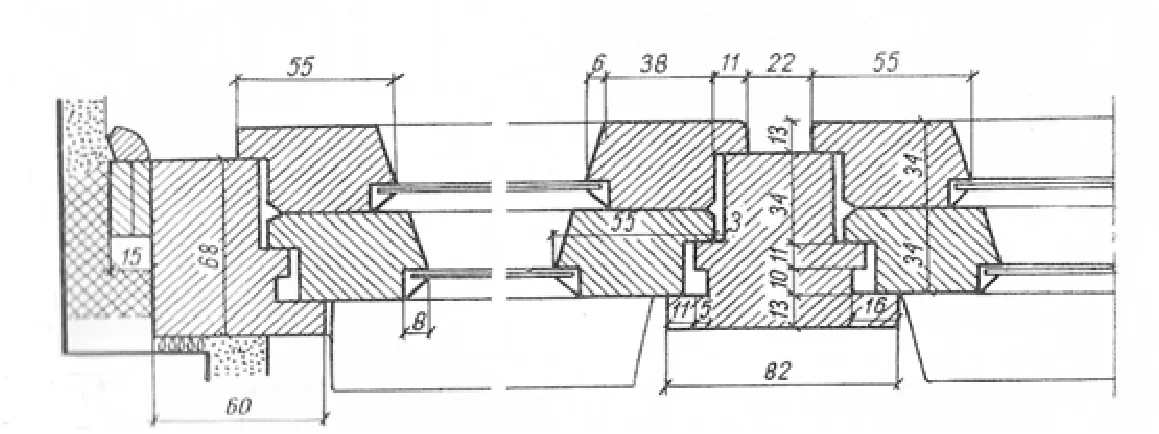

Na podstawie rysunku okna określ wymiary przekroju słupka środkowego.
A. 60 x 68 mm
B. 82 x 68 mm
C. 75 x 68 mm
D. 82 x 82 mm
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz A.13-X-14.05).
Odpowiedź 82 x 68 mm jest poprawna, ponieważ odpowiada wymiarom przedstawionym na rysunku technicznym słupka środkowego. Wymiary te są kluczowe dla prawidłowego projektowania i wykonania konstrukcji budowlanych. Szerokość 82 mm oraz głębokość 68 mm zapewniają odpowiednią sztywność i wytrzymałość słupka, co jest istotne w kontekście obciążeń, którym będzie on poddawany. W praktyce, takie wymiary są zgodne z normami budowlanymi, które określają minimalne wartości dla elementów nośnych. Przykładowo, w projektach budowlanych często stosuje się standardowe wymiary profili stalowych i aluminiowych, co pozwala na łatwiejsze dobieranie elementów oraz zapewnia zgodność z wymaganiami technicznymi. Użycie odpowiednich wymiarów przekłada się na bezpieczeństwo całej konstrukcji oraz jej funkcjonalność. Zrozumienie wymiarów i ich zastosowania w praktyce jest niezbędne dla każdego inżyniera budownictwa, dlatego kluczowe jest, aby znać takie szczegóły.
Błędne odpowiedzi wynikają z nieprawidłowej interpretacji rysunku technicznego oraz niewłaściwego rozumienia wymiarów. Wiele osób może pomylić szerokość z głębokością, co prowadzi do wyboru nieprawidłowych wartości. Na przykład, odpowiedź 75 x 68 mm sugeruje, że szerokość wynosi 75 mm, co jest zaniżeniem w stosunku do rzeczywistego wymiaru 82 mm. Tego rodzaju błędy mogą wynikać z powierzchownego zapoznania się z rysunkiem, bez zwracania uwagi na podane wymiary. Odpowiedź 60 x 68 mm także nie uwzględnia minimum wymagań dotyczących szerokości dla słupków nośnych, co może prowadzić do projektowania struktury o zbyt małej wytrzymałości. W przypadku odpowiedzi 82 x 82 mm, błąd polega na nadmiernym zwiększeniu jednego z wymiarów, co może sugerować niewłaściwe zrozumienie proporcji i funkcji słupka. W konstrukcji budowlanej zrozumienie relacji między wymiarami jest kluczowe; każdy element musi być dostosowany do całkowitej struktury, aby zapewnić jej stabilność i bezpieczeństwo. Dlatego kluczowe jest, aby dokładnie analizować rysunki techniczne i zastosować odpowiednie metody pomiarowe oraz obliczeniowe, które są zgodne z aktualnymi normami budowlanymi.
