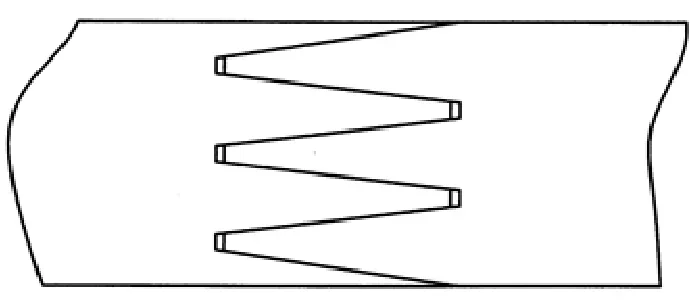

Na rysunku przedstawiono przykład połączenia równoległego czołowego. Który rodzaj złącza zastosowano w tym połączeniu?
A. Stykowe skośne.
B. Wczepowe wieloklinowe.
C. Widlicowe wcięte.
D. Zakładkowe proste.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz A.13-SG-21.06).
Odpowiedź "Wczepowe wieloklinowe" jest poprawna, ponieważ w przedstawionym połączeniu widoczne są równoległe kliny, które są charakterystyczne dla tego typu złącza. Złącza wczepowe wieloklinowe są szeroko stosowane w inżynierii mechanicznej, szczególnie w systemach przeniesienia napędu, gdzie wymagana jest wysoka precyzja i efektywność w przenoszeniu momentu obrotowego. Przykłady zastosowania obejmują połączenia wałów w silnikach oraz w mechanizmach przekładniowych. W odróżnieniu od innych typów złącz, wczepowe wieloklinowe zapewniają lepszą stabilność oraz mniejsze zużycie elementów, co jest kluczowe w kontekście długotrwałej eksploatacji maszyn. Zgodnie z dobrą praktyką inżynierską, wybierając złącze, warto zwrócić uwagę na dopasowanie jego geometrii do specyfiki aplikacji, aby zmaksymalizować efektywność oraz bezpieczeństwo pracy urządzeń.
Wybór odpowiedzi, która nie jest wczepowym wieloklinowym, wskazuje na nieporozumienia dotyczące charakterystyki różnych typów złącz. Widlicowe wcięte charakteryzują się innym kształtem, który nie jest stosowany w połączeniach wymagających równoległych klinów, co czyni je niewłaściwym wyborem dla opisanego złącza. Zakładkowe proste nie wykorzystują klinów do przenoszenia obciążeń i są stosowane w innym kontekście, głównie w połączeniach bezpośrednich, co również wyklucza je z możliwości zastosowania w tym przypadku. Ponadto stykowe skośne, mimo że mogą być używane w niektórych konstrukcjach mechanicznych, nie zapewniają właściwości wymaganych do efektywnego przenoszenia momentu obrotowego, gdyż ich geometria nie umożliwia równoległego kontaktu. Typowe błędy, które prowadzą do tych niepoprawnych wniosków, to brak zrozumienia, jak różne typy złącz działają i jakie mają zastosowanie w przemyśle. Właściwe podejście do wyboru złącza powinno opierać się na analizie mechanicznej, biorąc pod uwagę obciążenia, jakie będą na nie działały. Warto również znać standardy branżowe, które regulują projektowanie i stosowanie złącz w inżynierii mechanicznej, aby zapewnić bezpieczeństwo i efektywność konstrukcji.
