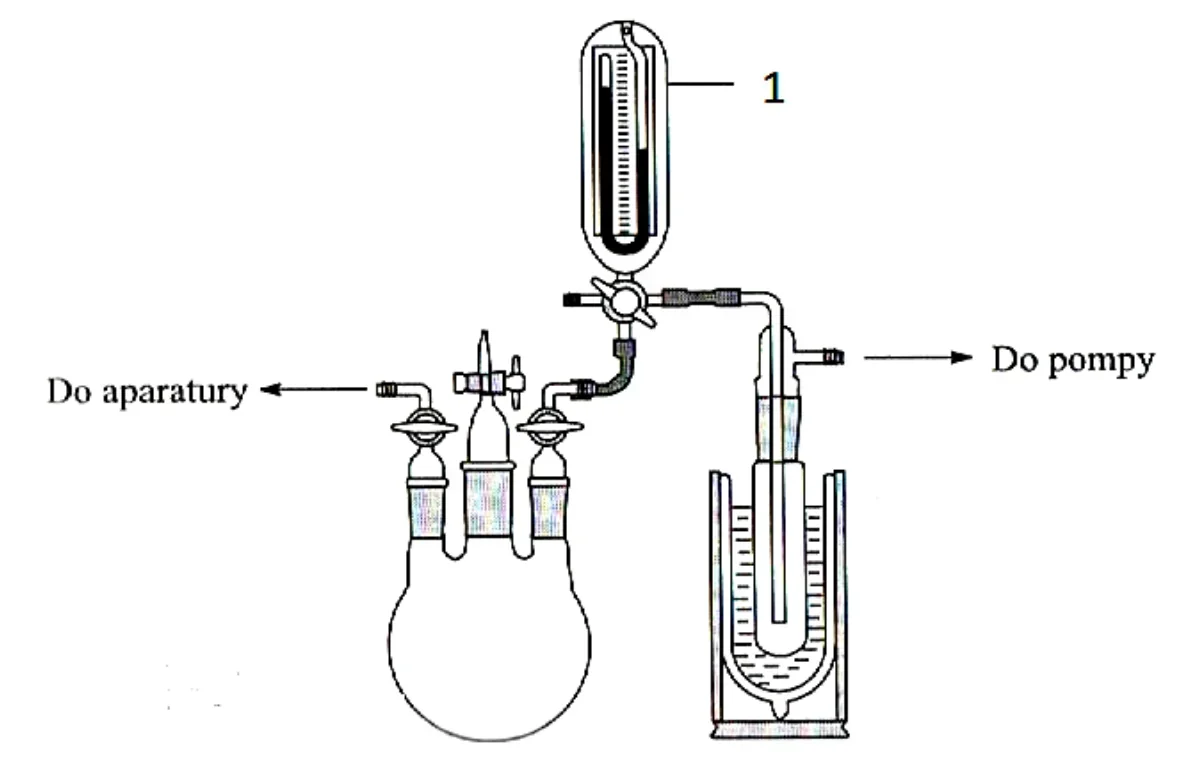

Na rysunku przedstawiono typowe podłączenie aparatury do wysokiej próżni. Numerem 1 oznaczono
A. rotametr.
B. manometr.
C. termometr.
D. barometr.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz A.59-SG-20.01).
Element oznaczony numerem 1 na rysunku to manometr, co jest potwierdzone jego charakterystycznym kształtem typowym dla manometrów McLeoda. Manometry te są kluczowymi narzędziami w systemach wysokiej próżni, gdyż umożliwiają precyzyjny pomiar ciśnienia w zakresie bardzo niskich wartości, co jest niezbędne w wielu zastosowaniach, takich jak badania fizyczne, chemiczne oraz procesy technologiczne wymagające kontrolowanej atmosfery. Manometry McLeoda stosuje się szczególnie w sytuacjach, gdzie ciśnienia mogą być rzędu 10^-3 mbar, co czyni je nieocenionymi w laboratoriach zajmujących się próżnią. Ich zastosowanie jest zgodne z najlepszymi praktykami branżowymi, które podkreślają znaczenie monitorowania ciśnienia dla zapewnienia bezpieczeństwa i dokładności eksperymentów. Warto również zwrócić uwagę na fakt, że manometry te są często używane w połączeniu z innymi urządzeniami do pomiaru ciśnienia, co pozwala na uzyskanie szerszego obrazu warunków panujących w układzie próżniowym.
Podczas analizy odpowiedzi na pytanie dotyczące elementu oznaczonego numerem 1, warto zwrócić uwagę na kilka kluczowych pojęć związanych z pomiarem ciśnienia w układach próżniowych. Rotametr, będący jedną z odpowiedzi, jest urządzeniem służącym do pomiaru przepływu gazów lub cieczy w układach, a nie ciśnienia. Działa na zasadzie pomiaru objętości płynu w przepływie, co jest niezwiązane z funkcją manometru, który precyzyjnie mierzy ciśnienie. Barometr, natomiast, jest instrumentem używanym głównie do pomiaru ciśnienia atmosferycznego, co również nie odpowiada wymaganiom pomiarów w układach próżniowych, gdzie istotne są znacznie niższe wartości ciśnienia. Termometr to urządzenie do pomiaru temperatury, które także nie ma zastosowania w kontekście pomiaru ciśnienia w próżni. Te nieadekwatne odpowiedzi mogą być wynikiem mylnego założenia, że wszystkie wymienione urządzenia mogą mierzyć ciśnienie w próżni, co jest nieprawidłowe. Ważne jest zrozumienie różnicy między różnymi instrumentami pomiarowymi oraz ich zastosowaniem w praktycznych scenariuszach. Odpowiednia wiedza na temat funkcji tych urządzeń oraz ich właściwego użycia w kontekście wysokiej próżni jest kluczowa dla prowadzenia skutecznych i bezpiecznych eksperymentów w laboratoriach.
