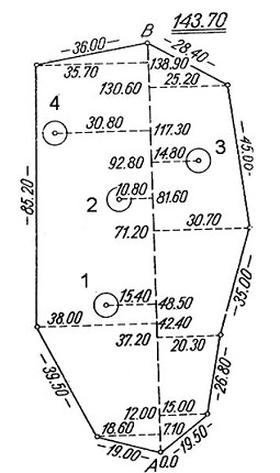

Na podstawie rysunku określ, ile wynosi odległość drzewa oznaczonego cyfrą 4 od osnowy pomiarowej.
Odpowiedź 30,80 m jest prawidłowa, ponieważ na rysunku przy drzewie oznaczonym cyfrą 4 zaznaczono konkretną wartość odległości od osnowy pomiarowej. Osnowa pomiarowa, czyli linia przerywana od punktu A do punktu B, stanowi standardowy punkt odniesienia dla pomiarów geodezyjnych. W praktyce pomiary takie są stosowane m.in. w leśnictwie, urbanistyce oraz w inżynierii lądowej. Ustalanie odległości od osnowy pozwala na precyzyjne lokalizowanie obiektów w terenie, co jest kluczowe dla planowania przestrzennego. Zastosowanie odpowiednich narzędzi, takich jak teodolity lub GPS, umożliwia dokładne pomiary, które powinny być zgodne z normami branżowymi, np. PN-EN 28701, co zapewnia wysoką jakość i wiarygodność wyników pomiarowych. Zrozumienie i umiejętność interpretacji rysunków technicznych oraz umiejętność analizy odległości w kontekście osnowy pomiarowej są niezbędne do skutecznego wykonywania zadań w zawodach związanych z geodezją i kartografią.
Analizując odpowiedzi, które nie są zgodne z prawidłową wartością 30,80 m, można zauważyć kilka typowych błędów myślowych, które prowadzą do błędnych wniosków. Odpowiedzi takie jak 85,20 m, 117,30 m oraz 130,60 m mogą wynikać z niepoprawnej interpretacji rysunku lub pomyłek w odczycie wartości. Osoby udzielające takich odpowiedzi mogły nie dostrzegać kluczowych elementów, takich jak oznaczenie konkretnej odległości na rysunku, co jest kluczowe w geodezyjnych pomiarach terenowych. Często zdarza się, że brak uwagi na szczegóły lub niewłaściwe założenia dotyczące skali rysunku prowadzą do znacznych rozbieżności w odczycie. Ważne jest, aby przy analizie rysunków technicznych zwracać uwagę na wszystkie oznaczenia oraz konteksty, w jakim dane wartości są prezentowane. Zrozumienie, że osnowa pomiarowa jest punktem odniesienia, a odległości są mierzone w odniesieniu do tej osi, jest kluczowe dla poprawnej analizy geodezyjnej. Dlatego tak istotne jest doskonalenie umiejętności w zakresie czytania i interpretacji rysunków, co w praktyce przekłada się na jakość wykonywanych pomiarów oraz ich zastosowanie w różnych dziedzinach, od budownictwa po zarządzanie zasobami naturalnymi.
