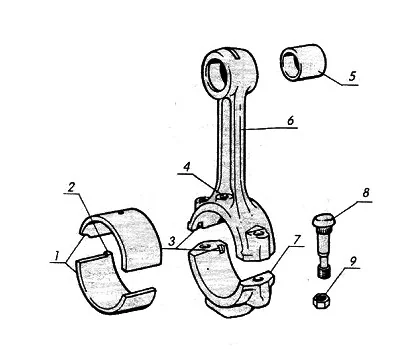

Rysunek montażowy, jak ten oznaczony literą B, odgrywa kluczową rolę w procesie assembly i jest niezbędny w inżynierii mechanicznej. Przedstawia on sposób łączenia różnych komponentów w jeden złożony element. W przypadku rysunku B, mamy do czynienia z wybuchowym rysunkiem montażowym korbowodu, gdzie poszczególne elementy są zobrazowane w sposób, który ukazuje ich wzajemne położenie oraz kolejność montażu. W praktyce, takie rysunki są niezwykle pomocne dla techników i inżynierów, ponieważ dostarczają szczegółowych informacji na temat wymagań montażowych, takich jak momenty dokręcania śrub czy kolejność instalacji, co jest niezbędne dla zapewnienia odpowiedniej funkcjonalności i bezpieczeństwa całego mechanizmu. Dodatkowo, rysunki te są zgodne z normami ISO, które definiują standardy rysunku technicznego, co zapewnia ich uniwersalność i możliwość stosowania w różnych branżach. Właściwe zrozumienie rysunków montażowych jest kluczowe dla projektowania, produkcji oraz konserwacji maszyn.
Wybór nieprawidłowej odpowiedzi wynika z niedostatecznego zrozumienia roli i charakterystyki rysunków montażowych w inżynierii. Rysunek montażowy jest narzędziem, które ma na celu wizualizację procesu scalania różnych komponentów w jedną całość, co jest kluczowe w zapewnieniu efektywności oraz bezpieczeństwa w konstrukcjach mechanicznych. Wiele osób myli rysunki montażowe z rysunkami konstrukcyjnymi, które ilustrują szczegóły poszczególnych części, ale nie pokazują ich wzajemnych relacji podczas montażu. Odpowiedzi oznaczone literami A, C i D mogą przedstawiać różne aspekty projektowania mechanicznego, ale nie spełniają kryteriów rysunku montażowego. Mogą odnosić się do schematów, które koncentrują się na pojedynczych elementach lub ogólnych koncepcjach, ale zabrakło im kluczowego wymiaru praktycznego, jakim jest przedstawienie szczegółów niezbędnych do efektywnego montażu. Warto zwrócić uwagę, że w przypadku rysunku montażowego, istotne jest, aby zrozumieć sekwencję i kontekst, w jakim poszczególne elementy są łączone, co może być kluczowe dla funkcjonowania całego systemu. Błędem jest również brak znajomości standardów rysunków technicznych, takich jak normy ISO, które precyzują, jak takie rysunki powinny być tworzone i interpretowane. Bez tego zrozumienia, łatwo jest popełnić błąd w ocenie, co stanowi prawidłowy rysunek montażowy.
