Na którym z rysunków przedstawiono rysunek wykonawczy koła pasowego?

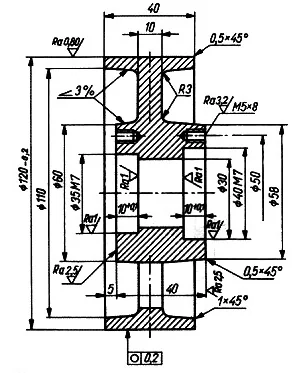

Rysunek B jest poprawny, ponieważ przedstawia rysunek wykonawczy koła pasowego zgodny z normami obowiązującymi w inżynierii mechanicznej. Zawiera on szczegółowe wymiary, które są niezbędne do produkcji tego elementu, a także tolerancje, które zapewniają odpowiednie dopasowanie współpracujących części. Warto zwrócić uwagę na sposób wykończenia powierzchni, który jest kluczowy dla prawidłowego funkcjonowania koła pasowego, zwłaszcza w systemach przenoszenia napędu. Przykładem zastosowania koła pasowego jest jego użycie w silnikach spalinowych, gdzie przekazuje moment obrotowy na różne układy mechaniczne. W wielu przypadkach, rysunki wykonawcze są podstawą do określenia technologii produkcji i kontroli jakości, a ich prawidłowe wykonanie ma kluczowe znaczenie dla trwałości i efektywności finalnych produktów. Warto zapoznać się z dokumentacją techniczną oraz standardami, takimi jak ISO 286, które regulują zasady oznaczania tolerancji wymiarowych.

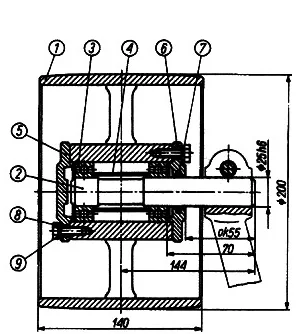

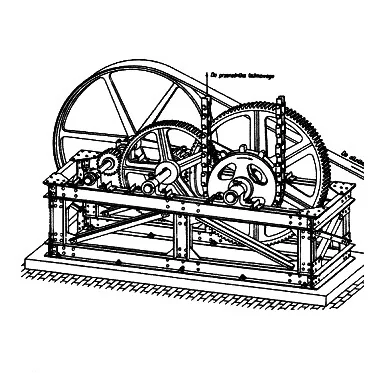

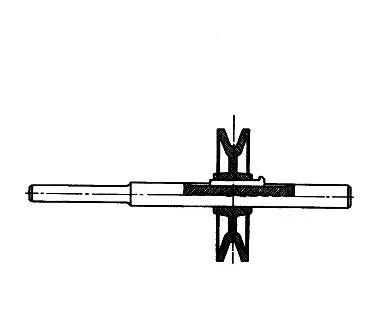

Rysunki A, C i D nie przedstawiają rysunku wykonawczego koła pasowego, co wynika z braku niezbędnych szczegółów technicznych. W przypadku rysunku A, mimo że może on przedstawiać pewne ogólne kształty, brakuje w nim precyzyjnych wymiarów i informacji dotyczących tolerancji, co jest kluczowe w dokumentacji wykonawczej. Rysunki C i D również nie spełniają wymogów rysunku wykonawczego, gdyż nie zawierają informacji o wykończeniu powierzchni i materiałach, co może prowadzić do błędów w procesie produkcji. Często zdarza się, że osoby wybierające te odpowiedzi nie dostrzegają, jak ważne są detale techniczne dla poprawnego wykonania elementów mechanicznych. W inżynierii mechanicznej, każdy aspekt rysunku wykonawczego, od wymiarów po tolerancje, ma ogromne znaczenie, gdyż wpływa na funkcjonowanie i bezpieczeństwo całego systemu. Przykładem błędnego podejścia może być zrozumienie rysunków jako jedynie ilustracji, podczas gdy w rzeczywistości są one kluczowymi dokumentami, które kierują procesem produkcyjnym. Ignorowanie tych podstawowych zasad prowadzi do nieporozumień i błędów produkcyjnych, co może mieć poważne konsekwencje dla jakości finalnych produktów.
