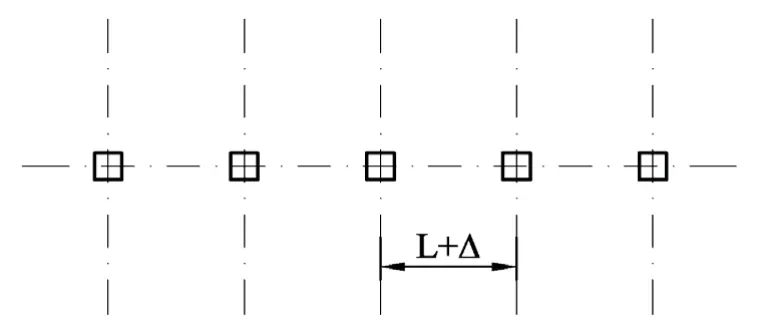

Zgodnie z warunkami odbioru i wykonania konstrukcji stalowych dopuszczalna odchyłka montażowa odległości między sąsiednimi słupami Δ wynosi ±10 mm. Wskaż maksymalną dopuszczalną odległość L+Δ w osiach pomiędzy dwoma słupami projektowanymi na siatce o module 3 m.
A. 2 090 mm
B. 3 010 mm
C. 3 020 mm
D. 3 000 mm
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz B.20-X-16.05).
Odpowiedź 3010 mm jest prawidłowa, ponieważ uwzględnia dopuszczalną odchyłkę montażową, która zgodnie z normami w budownictwie wynosi ±10 mm. W przypadku projektowania konstrukcji stalowych, kluczowym jest przestrzeganie specyfikacji dotyczących montażu, aby zapewnić stabilność i bezpieczeństwo konstrukcji. W tym przypadku, projektowana odległość między słupami wynosi 3 m, co w milimetrach przekłada się na 3000 mm. Dodając maksymalną dopuszczalną odchyłkę montażową (+10 mm), otrzymujemy wartość 3010 mm, co stanowi maksymalną dopuszczalną odległość między słupami w osiach. Takie podejście jest zgodne z najlepszymi praktykami w inżynierii budowlanej, gdzie precyzyjne wymiary oraz ich tolerancje mają kluczowe znaczenie dla jakości wykonania i trwałości konstrukcji. W praktyce, podczas budowy, inżynierowie i technicy muszą regularnie sprawdzać, czy rzeczywiste wymiary odpowiadają ustalonym tolerancjom, aby uniknąć problemów związanych z przyszłym użytkowaniem obiektu.
Podane odpowiedzi, które nie uwzględniają dopuszczalnej odchyłki montażowej lub błędnie interpretują podane w pytaniu dane, mogą prowadzić do istotnych błędów w projektowaniu i wykonaniu konstrukcji stalowych. Warto zauważyć, że odpowiedzi takie jak 3000 mm i 3020 mm nie biorą pod uwagę granic tolerancji, co jest kluczowe w procesie budowlanym. Na przykład, wybierając 3000 mm, ignorujemy maksymalną dopuszczalną odchyłkę, co może skutkować nieodpowiednim rozmieszczeniem elementów konstrukcyjnych. Z kolei odpowiedź 3020 mm może wydawać się logiczna, lecz przekracza ustaloną granicę tolerancji, co w efekcie może prowadzić do problemów z integralnością konstrukcji. W praktyce, projektanci muszą zrozumieć, że tolerancje są niezbędne do zapewnienia bezpieczeństwa oraz efektywności konstrukcji. Niezastosowanie się do norm, takich jak PN-EN 1090, które regulują wymagania dotyczące wykonania konstrukcji stalowych, może prowadzić do poważnych konsekwencji, w tym uszkodzenia materiałów, a nawet wypadków budowlanych. Dlatego niezwykle ważne jest, aby zawsze uwzględniać zarówno wymogi projektowe, jak i normy wykonawcze, aby utrzymać wysoką jakość oraz bezpieczeństwo obiektów budowlanych.
