BUD.08Pytanie 41
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia
Na którym rysunku przedstawiono łącznik stosowany do połączenia belki ze słupem lub ścianą?
B.
A.
C.
D.
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
BUD.08Pytanie 42
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia Transport i magazynowanie
Uchwyt przedstawiony na rysunku służy do instalacji elementów prefabrykowanych
A. ścian
B. kręgów betonowych
C. słupów
D. schodów płytowych
BUD.08Pytanie 43
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia Narzędzia i sprzęt
Na którym rysunku przedstawiono uchwyt do mocowania rozpory montażowej w szczelinach między płytami?
D.
C.
A.
B.
BUD.08Pytanie 44
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia

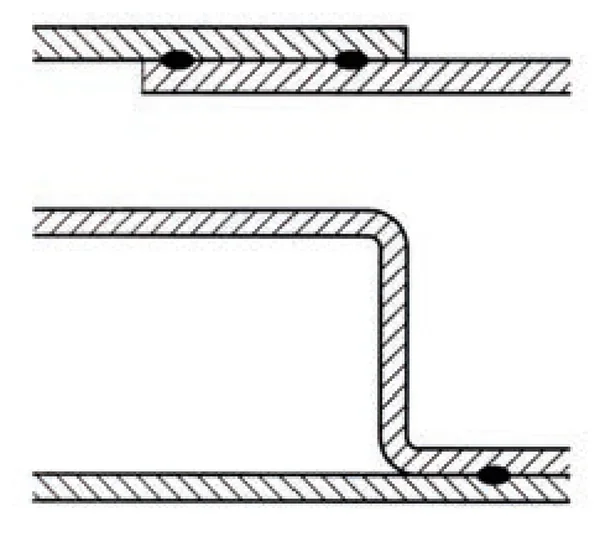

Przedstawione na rysunku dwie blachy stalowe są połączone za pomocą
A. zgrzewów.
B. śrub.
C. łapek.
D. kołków.
BUD.08Pytanie 45
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia
Na rysunku przedstawiono element kotwiący stosowany w drewnianych konstrukcjach dachowych.
Za pomocą tego elementu mocuje się
A. krokwie do belek stropowych.
B. słupy do belek stropowych.
C. murłaty do wieńca ścian kolankowych.
D. krokwie do murłat.
BUD.08Pytanie 46
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Materiały i elementy
Wskaż oznaczenie graficzne betonu zbrojonego (żelbetu) stosowane na rysunkach budowlanych.
A.
D.
B.
C.
BUD.08Pytanie 47
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Materiały i elementy
Pod podstawą słupa stalowego należy wykonać podlewkę o grubości 4 cm. Korzystając z zaleceń umieszczonych w tabeli, wybierz materiał do wykonania podlewki.
| PODLEWKI POD SŁUPY STALOWE | |
|---|---|
| Grubość podlewki [mm] | Rodzaj materiału |
| do 25 | zaczyn cementowy |
| 25÷50 | ciekła zaprawa cementowa |
| powyżej 50 | wilgotna zaprawa cementowa nie słabsza niż 1:2 lub beton z drobnym kruszywem klasy nie niższej niż C16/20 |
A. Wilgotna zaprawa cementowa.
B. Beton z drobnym kruszywem.
C. Zaczyn cementowy.
D. Ciekła zaprawa cementowa.
BUD.08Pytanie 48
Montaż konstrukcji budowlanych
Kategorie: Montaż i połączenia Narzędzia i sprzęt
Przedstawione na rysunku urządzenie, często wykorzystywane przy montażu konstrukcji drewnianych, służy do
A. szlifowania powierzchni.
B. wbijania gwoździ.
C. dokręcania śrub.
D. wycinania zaciosów.
BUD.08Pytanie 49
Montaż konstrukcji budowlanych
Kategorie: Montaż i połączenia Obliczenia i tolerancje
Wiedząc, że suma grubości łączonych elementów nie może być większa od pięciokrotnej średnicy śruby, wskaż maksymalne grubości elementów w połączeniu przedstawionym na rysunku.
A.
D.
C.
B.
BUD.08Pytanie 50
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Materiały i elementy
Który element systemu prefabrykowanych hal stalowych przedstawiono na rysunku?
A. Płytę fundamentową.
B. Panel dachowy.
C. Płytę stropową.
D. Panel elewacyjny.
BUD.08Pytanie 51
Montaż konstrukcji budowlanych
Kategorie: Montaż i połączenia Bezpieczeństwo i BHP
Na jakim etapie instalacji można usunąć zawiesia z montowanej płyty stropowej?
A. Po ustawieniu i wykonaniu wszystkich trwałych połączeń płyty
B. Kiedy płyta jest w zasięgu rąk osób montujących
C. Po umiejscowieniu i wstępnym zamocowaniu płyty
D. Gdy płyta zostaje oparta na całej długości jednej krawędzi
BUD.08Pytanie 52
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Obliczenia i tolerancje

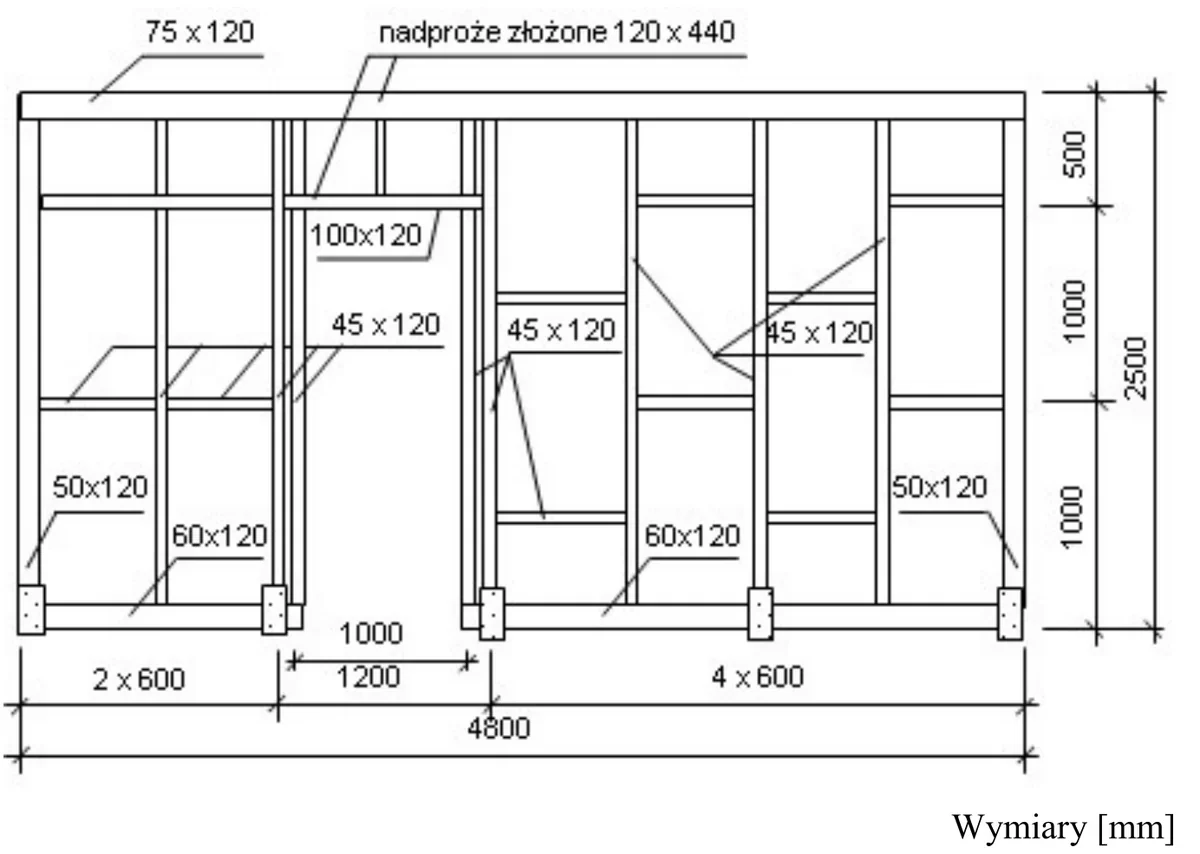

Na podstawie rysunku określ, w jakim rozstawie należy rozmieścić słupki w konstrukcji drewnianej ściany szkieletowej?
A. Co 500 mm
B. Co 1000 mm
C. Co 1200 mm
D. Co 600 mm
BUD.08Pytanie 53
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Obliczenia i tolerancje

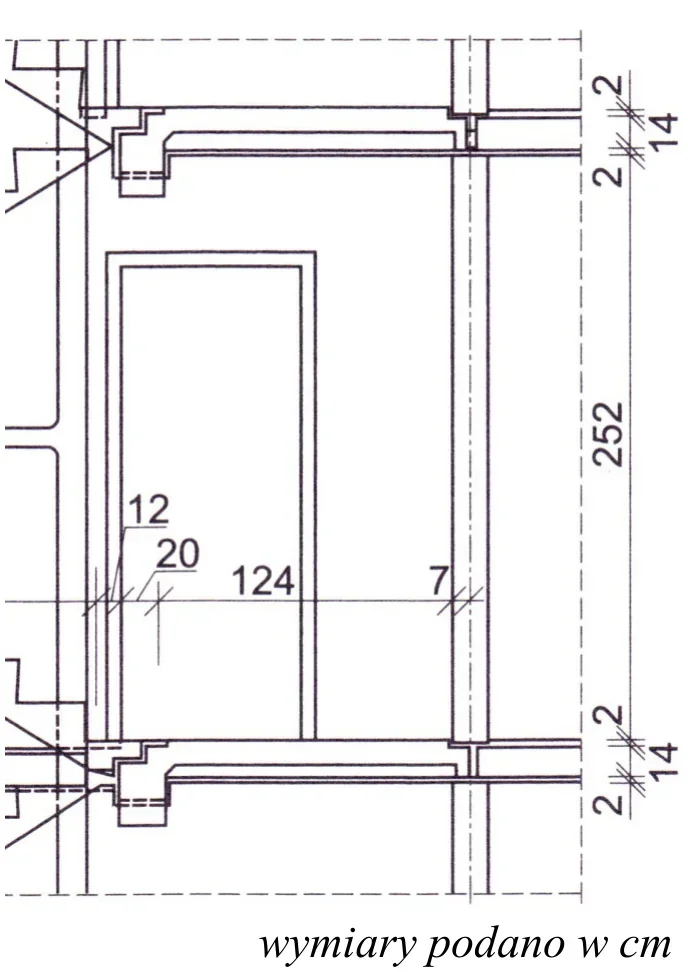

Z przedstawionego na rysunku fragmentu przekroju prefabrykowanego budynku żelbetowego wynika, że całkowita grubość stropu kondygnacji wraz z warstwami wykończeniowymi wynosi
A. 20 cm
B. 14 cm
C. 18 cm
D. 16 cm
BUD.08Pytanie 54
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia
Kolejność technologiczna montażu elementów hali stalowej jest następująca:
A. układanie fundamentów, połączenie konstrukcji nośnej, montaż słupów na fundamentach, montaż ścian osłonowych i przekrycia
B. układanie fundamentów, montaż słupów na fundamentach, połączenie konstrukcji nośnej, montaż ścian osłonowych i przekrycia
C. montaż ścian osłonowych i przekrycia, montaż słupów na fundamentach, połączenie konstrukcji nośnej, ułożenie fundamentów
D. połączenie konstrukcji nośnej, ułożenie fundamentów, montaż ścian osłonowych i przekrycia, montaż słupów na fundamentach
BUD.08Pytanie 55
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia
Jakie połączenie należy wykonać do połączenia belki wiązarowej (1) i krokwi (2)?
A. Na zwidłowanie.
B. Na nakładkę.
C. Na czop i gniazdo.
D. Na wrąb czołowy.
BUD.08Pytanie 56
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Materiały i elementy
Przedstawiony na rysunku profil przeznaczony jest do budowy
A. ław fundamentowych.
B. pokryć dachowych.
C. ścianek działowych.
D. murów oporowych.
BUD.08Pytanie 57
Montaż konstrukcji budowlanych
Kategorie: Montaż i połączenia Materiały i elementy
Przestawiony na rysunku gwóźdź z podwójną główką stosowany jest do
A. mocowania papy podkładowej.
B. usztywniania złączy elementów żelbetowych.
C. zbijania drewnianych szalunków.
D. poziomowania wylewki betonowej.
BUD.08Pytanie 58
Montaż konstrukcji budowlanych
Kategorie: Montaż i połączenia Narzędzia i sprzęt
Jakie narzędzia stosuje się do precyzyjnego ustawiania prefabrykowanych betonowych płyt ściennych?
A. Łączniki imadłowe
B. Drewniane podbijaki
C. Klucze francuskie
D. Drążki montażowe
BUD.08Pytanie 59
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Materiały i elementy
Jakie metody ochrony przed korozją stosuje się dla stalowych elementów konstrukcyjnych na placu budowy?
A. Malowanie natryskiem
B. Malowanie za pomocą pędzla
C. Aluminiowanie
D. Cynkowanie
BUD.08Pytanie 60
Montaż konstrukcji budowlanych
Kategorie: Montaż i połączenia Materiały i elementy
Przekładki używane do dostosowania konstrukcji stalowych w połączeniach śrubowych powinny być wykonane
A. ze stali o identycznych właściwościach plastycznych jak stal w konstrukcji
B. z kauczuku odpornego na działanie wysokich temperatur
C. z betonowej masy szybkoschnącej, po nadaniu pożądanego kształtu
D. z plastikowego materiału w kolorze dopasowanym do konstrukcji
BUD.08Pytanie 61
Montaż konstrukcji budowlanych
Kategorie: Materiały i elementy Bezpieczeństwo i BHP
Zabezpieczenie przeciwpożarowe konstrukcji z drewna należy przeprowadzić
A. po złożeniu konstrukcji
B. przed obróbką wybranej tarcicy
C. po połączeniu elementów
D. przed połączeniem elementów
BUD.08Pytanie 62
Montaż konstrukcji budowlanych
Kategorie: Narzędzia i sprzęt Transport i magazynowanie
Do podwieszenia żelbetowej prefabrykowanej płyty stropowej na haku żurawia, w celu jej podniesienia, należy użyć zawiesia
A.
D.
B.
C.
BUD.08Pytanie 63
Montaż konstrukcji budowlanych
Kategorie: Materiały i elementy Obliczenia i tolerancje
Ile litrażu farby antykorozyjnej trzeba zakupić, aby pomalować 10 stalowych belek o powierzchni 2,5 m2 każda, wykonując to dwukrotnie, jeśli jedno malowanie wymaga 0,1 litra/m2?
A. 10 litrów
B. 2,5 litra
C. 0,5 litra
D. 5 litrów
BUD.08Pytanie 64
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Materiały i elementy
Najważniejszą cechą pierwszej, zwanej "podkładową", warstwy ochronnej antykorozyjnego pokrycia malarskiego w konstrukcjach stalowych jest
A. atrakcyjny wygląd
B. wysoka przyczepność do powierzchni
C. niska kosztowność
D. odporność na czynniki atmosferyczne
BUD.08Pytanie 65
Montaż konstrukcji budowlanych
Kategorie: Montaż i połączenia Bezpieczeństwo i BHP
W jaki sposób należy przeprowadzać demontaż stalowego masztu kratownicowego znajdującego się w sąsiedztwie istniejącej zabudowy?
A. Usuwać kratowe elementy masztu w kolejności, zaczynając z dołu
B. Zdemontować odciągi masztu i położyć konstrukcję jako całość
C. Usuwać pojedyncze kratowe elementy masztu, zaczynając z góry
D. Najpierw zdemontować najcięższe elementy masztu
BUD.08Pytanie 66
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia
Na przedstawionej fotografii cyfrą 2 oznaczono
A. skrajne krokwie więźby dachowej.
B. łaty stabilizujące pośrednie krokwie więźby.
C. krokwie pośrednie więźby dachowej.
D. zastrzały stabilizujące skrajne krokwie więźby.
BUD.08Pytanie 67
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia
Podczas montażu śrub sprężonych, jakie elementy są wymagane?
A. wymagana jest podkładka tylko pod główkę
B. trzeba stosować podkładkę jedynie pod nakrętkę
C. należy użyć podkładek pod nakrętkę oraz główkę
D. nie ma potrzeby stosować podkładek
BUD.08Pytanie 68
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Bezpieczeństwo i BHP
Aby zmniejszyć pylenie, które występuje podczas likwidacji konstrukcji żelbetowych, należy
A. otoczyć barierą z taśmy foliowej
B. polewać wodą
C. przewiewać dmuchawami budowlanymi
D. przykryć zadaszeniem
BUD.08Pytanie 69
Montaż konstrukcji budowlanych
Kategorie: Montaż i połączenia Transport i magazynowanie Bezpieczeństwo i BHP
Na podstawie załączonego fragmentu Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych wskaż elementy, przy montażu których konieczne jest stosowanie podkładek pod liny zawiesi, zapobiegających przetarciu i załamaniu lin.
| Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. |
| w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (wyciąg) |
| §221. 1. W czasie podnoszenia elementów prefabrykowanych należy: |
| 1) stosować zawiesia odpowiednie do rodzaju elementu; |
| 2) podnosić na zawiesiu elementy o masie nieprzekraczającej dopuszczalnego nominalnego udźwigu;(...) |
| 2. W czasie montażu, w szczególności słupów, belek i wiązarów, należy stosować podkładki pod liny zawiesi, zapobiegające przetarciu i załamaniu lin. |
| 3. Podnoszenie i przemieszczanie na elementach prefabrykowanych osób, przedmiotów, materiałów lub wyrobów jest zabronione. |
A. Płyty stropowe, biegowe i belki.
B. Belki, słupy i wiązary.
C. Słupy, płyty biegowe i belki.
D. Wiązary, belki, i płyty ścienne.
BUD.08Pytanie 70
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Materiały i elementy
Aby skutecznie chronić elementy konstrukcji stalowej przed rdzą, należy je
A. pomalować
B. wygładzić
C. wyrównać
D. podgrzać
BUD.08Pytanie 71
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia
Na podstawie rysunku określ rodzaj połączeń, które należy zastosować do wykonania mocowania stalowego słupa do stopy fundamentowej.
A. Śrubowe.
B. Nitowane.
C. Nitowane i spawane.
D. Śrubowe i spawane.
BUD.08Pytanie 72
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Materiały i elementy
Przedstawiony na rysunku prefabrykat betonowy służy do wykonania
A. dźwigara mostowego.
B. studzienki kablowej.
C. klatki schodowej.
D. ściany oporowej.
BUD.08Pytanie 73
Montaż konstrukcji budowlanych
Kategorie: Materiały i elementy Obliczenia i tolerancje
Jaką powierzchnię blachy stalowej należy nabyć, aby wyprodukować 150 sztuk blach nakładkowych o wymiarach 100×400 mm?
A. 6 m2
B. 4 m2
C. 7 m2
D. 9 m2
BUD.08Pytanie 74
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Materiały i elementy
Na rysunku przedstawiono schemat prefabrykowanego słupa żelbetowego
A. symetrycznego (środkowego), dwukondygnacyjnego.
B. asymetrycznego (skrajnego), dwukondygnacyjnego.
C. symetrycznego (środkowego), jednokondygnacyjnego.
D. asymetrycznego (skrajnego), jednokondygnacyjnego.
BUD.08Pytanie 75
Montaż konstrukcji budowlanych
Kategorie: Narzędzia i sprzęt Transport i magazynowanie
Które urządzenie, stosowane do przenoszenia wielkogabarytowych prefabrykatów żelbetowych, przedstawiono na rysunku?
A. Wyciągarkę.
B. Trawers.
C. Dźwignicę.
D. Odciąg.
BUD.08Pytanie 76
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia
W ocenie poprawności wykonania prac montażowych w konstrukcjach stalowych nie powinno się badać
A. kompletności oraz jakości wykonania połączeń poszczególnych elementów konstrukcji
B. prawidłowości realizacji powłok ochronnych
C. stanu podpór, śrub fundamentowych oraz ich rozmieszczenia
D. wpływu zrealizowanej konstrukcji na walory estetyczne otoczenia
BUD.08Pytanie 77
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Montaż i połączenia
Prawidłowa sekwencja działań montażowych po umieszczeniu prefabrykatu żelbetowego w miejscu docelowym przebiega w następujący sposób:
A. zwolnienie z haka, ustawienie elementu, stężenie montażowe, wstępna rektyfikacja
B. wstępna rektyfikacja, stężenie montażowe, ustawienie elementu, zwolnienie z haka
C. stężenie montażowe, zwolnienie z haka, ustawienie elementu, wstępna rektyfikacja
D. ustawienie elementu, wstępna rektyfikacja, stężenie montażowe, zwolnienie z haka
BUD.08Pytanie 78
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Materiały i elementy
Na rysunku przedstawiono prefabrykowane elementy żelbetowe przeznaczone do budowy
A. fundamentów.
B. stropów.
C. ścian.
D. dróg.
BUD.08Pytanie 79
Montaż konstrukcji budowlanych
Kategorie: Montaż i połączenia Obliczenia i tolerancje
Na podstawie fragmentu specyfikacji określ wielkość otworu dla śruby o średnicy 42 mm.
| Specyfikacja wykonywania otworów dla połączeń śrubowych (fragment) | ||
|---|---|---|
| Średnica otworu do powinna być większa od średnicy trzpienia śruby d: | ||
| dla d ≤ 14 mm | do = d+1 mm | |
| dla 16 ≤ d ≤ 24 mm | do = d+2 mm | |
| dla 27 ≤ d ≤ 44 mm | do = d+3 mm | |
A. d0 = 43 mm
B. d0 = 42 mm
C. d0 = 45 mm
D. d0 = 44 mm
BUD.08Pytanie 80
Montaż konstrukcji budowlanych
Kategorie: Konstrukcje budowlane Materiały i elementy Obliczenia i tolerancje
Ile mieszanki betonowej potrzeba do zakotwienia wszystkich słupów rozmieszczonych w hali o konstrukcji szkieletowej przedstawionej na rysunku, jeżeli do wykonania zakotwienia jednego słupa w kielichu stopy fundamentowej potrzeba 0,08 m3 mieszanki?
A. 3,20 m3
B. 0,32 m3
C. 2,40 m3
D. 0,96 m3
