| Dopuszczalne odchyłki montażowe belek stalowych (fragment) | |
|---|---|
| Rodzaj odchyłki (opis) | Odchyłka dopuszczalna |
| Położenie połączenia belki ze słupem | ± 5 mm |
| Poziom belki w połączeniu belki ze słupem | ± 10 mm |
| Różnica poziomów na przeciwległych końcach belki o długości L (mm) | mniejsza wartość z: L/500 lub 10 mm |
| Odległość pomiędzy sąsiednimi belkami | ± 10 mm |
| Szczegółowa Specyfikacja Techniczna (fragment) | |
|---|---|
| Montaż rusztowań: − rozstaw podłużny ram pionowych nie powinien być większy niż 2,5 m, − wysokość powtarzalnej kondygnacji nie powinna być mniejsza niż 2,5 m licząc od wierzchu pomostu jednej kondygnacji do wierzchu pomostu kondygnacji następnej, − szerokość pomostu roboczego nie powinna być mniejsza niż 0,7 m, − odchylenie od pionu ram w poziomie kondygnacji nie powinno być większe niż 10 mm. |

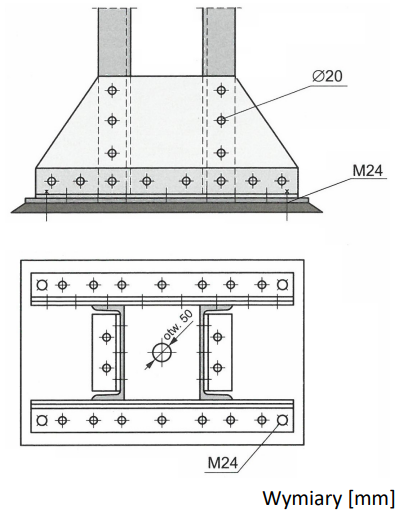

| Specyfikacja wykonywania otworów dla połączeń śrubowych (fragment) | |
|---|---|
| Średnica otworu do powinna być większa od średnicy trzpienia śruby d: | |
| dla d ≤ 14 mm | do = d+1 mm |
| dla 16 ≤ d ≤ 24 mm | do= d+2 mm |
| dla 27 ≤ d ≤ 44 mm | do= d+3 mm |
| Specyfikacja wykonywania otworów dla połączeń śrubowych (fragment) | |
|---|---|
| Średnica otworu do powinna być większa od średnicy trzpienia śruby d: dla d ≤ 14 mm do=d+1 mm dla 16 d ≤ d d ≤ 24 mm do=d+2 mm dla 27 d ≤ d d ≤ 44 mm do=d+3 mm |
| Instrukcja montażu (fragment) |
| Płyty Kronotec MDF WP na ścianach mogą być montowane poziomo lub pionowo. Pomiędzy płytami oraz dookoła otworów drzwi i okien bezwzględnie musi być pozostawiona szczelina dylatacyjna min. 3 mm. Do mocowania płyt należy używać gwoździ spiralnych lub pierścieniowych. Gwoździe wbijamy co 30 cm na podporach pośrednich i co 15 cm na łączeniach płyt. Przy zewnętrznych krawędziach ściany przybijamy gwoździe co 10 cm. Odległość gwoździa od brzegu płyty nie może być mniejsza niż 1 cm. Można również stosować wkręty do drewna i odpowiednio długie zszywki. |
| Specyfikacja wykonywania otworów dla połączeń śrubowych (fragment) | ||
|---|---|---|
| Średnica otworu do powinna być większa od średnicy trzpienia śruby d: | ||
| dla d ≤ 14 mm | do = d+1 mm | |
| dla 16 ≤ d ≤ 24 mm | do = d+2 mm | |
| dla 27 ≤ d ≤ 44 mm | do = d+3 mm | |
| Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. |
| w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (wyciąg) |
| §221. 1. W czasie podnoszenia elementów prefabrykowanych należy: |
| 1) stosować zawiesia odpowiednie do rodzaju elementu; |
| 2) podnosić na zawiesiu elementy o masie nieprzekraczającej dopuszczalnego nominalnego udźwigu;(...) |
| 2. W czasie montażu, w szczególności słupów, belek i wiązarów, należy stosować podkładki pod liny zawiesi, zapobiegające przetarciu i załamaniu lin. |
| 3. Podnoszenie i przemieszczanie na elementach prefabrykowanych osób, przedmiotów, materiałów lub wyrobów jest zabronione. |
