Montaż konstrukcji budowlanych
Wkręt do łączenia elementów z drewna przedstawiono na rysunku
A. B.
B. C.
C. D.
D. A.
Filtrowanie pytań
Montaż konstrukcji budowlanych
Na rysunku przedstawiono narzędzie przeznaczone do wykonywania połączeń śrubowych, umożliwiające dokręcenie śruby sprężającej (sprężanie) ze ściśle określoną siłą tzw. momentem. Jest to klucz
A. oczkowy.
B. płaski.
C. dynamometryczny.
D. imbusowy.
Montaż konstrukcji budowlanych
Na podstawie fragmentu specyfikacji określ wielkość otworu dla śruby o średnicy 42 mm.
| Specyfikacja wykonywania otworów dla połączeń śrubowych (fragment) | ||
|---|---|---|
| Średnica otworu do powinna być większa od średnicy trzpienia śruby d: | ||
| dla d ≤ 14 mm | do = d+1 mm | |
| dla 16 ≤ d ≤ 24 mm | do = d+2 mm | |
| dla 27 ≤ d ≤ 44 mm | do = d+3 mm | |
A. d0 = 43 mm
B. d0 = 42 mm
C. d0 = 44 mm
D. d0 = 45 mm
Montaż konstrukcji budowlanych
Jaką liczbę płyt żelbetowych o wymiarach 1,2×2,5 m potrzeba do zbudowania czterech prefabrykowanych ścian o wymiarach
3,6×2,5 m?
A. 3 sztuki
B. 12 sztuk
C. 4 sztuki
D. 16 sztuk
Montaż konstrukcji budowlanych
Co należy zrobić po zakończeniu montażu elementów stalowych na placu budowy?
A. Rozpocząć montaż dachówki ceramicznej
B. Zdemontować tymczasowe podpory
C. Natychmiast przystąpić do betonowania fundamentów
D. Sprawdzić wszystkie łączenia i zabezpieczyć je przed korozją
Montaż konstrukcji budowlanych
Pierwszym etapem konserwacji wybranych konstrukcji stalowych jest tzw. śrutowanie, co oznacza
A. malowanie
B. cynkowanie
C. wyżarzanie
D. oczyszczanie
Montaż konstrukcji budowlanych
Kształt krawędzi blach przygotowanych do wykonania spoiny czołowej 1/2 V przedstawiono na rysunku
A. B.
B. C.
C. D.
D. A.
Montaż konstrukcji budowlanych
Oblicz całkowitą objętość drewna potrzebnego do budowy dachu składającego się z 10 wiązarów o długości 12 m każdy, jeśli na jeden wiązar przypada 1,5 m3 drewna, a na stężenia oraz elementy łączące wymagane jest łącznie 0,4 m3 drewna.
A. 10,4 m3
B. 12,4 m3
C. 18,4 m3
D. 15,4 m3
Montaż konstrukcji budowlanych
Który komunikat wyrażony gestem przekazuje robotnik hakowy przedstawiony na rysunku, kierujący pracą operatora żurawia?
A. Przerwa – koniec ruchu.
B. Ruch do tyłu.
C. Ruch do przodu.
D. Uwaga! Początek kierowania.
Montaż konstrukcji budowlanych
Skuteczną metodą ochrony przeciwpożarowej konstrukcji stalowych jest zastosowanie
A. powłok pęczniejących pod wpływem temperatury
B. mat osłonowych z drutów stalowych
C. dwuskładnikowych farb epoksydowych
D. osłon z elastycznych tworzyw sztucznych
Montaż konstrukcji budowlanych
Przed zamocowaniem wiązarów drewnianych w kotwach stalowych, zabetonowanych w wieńcu, należy
A. skuć wierzchnią warstwę betonu wieńca.
B. ułożyć pod pasem wiązara izolację przeciwwilgociową.
C. ułożyć pod pasem wiązara warstwę zaprawy cementowej.
D. wyciąć wrąb w dolnym pasie wiązara.
Montaż konstrukcji budowlanych

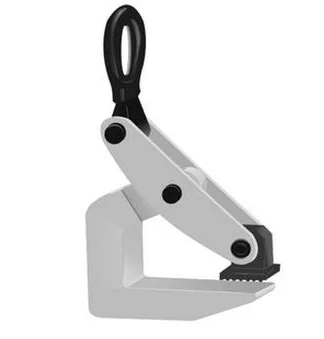

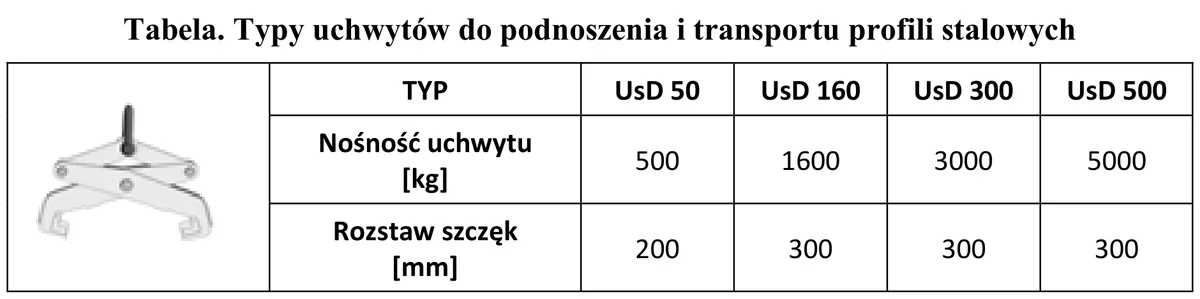

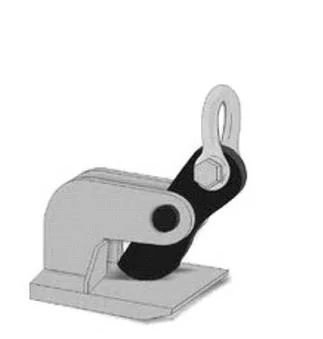

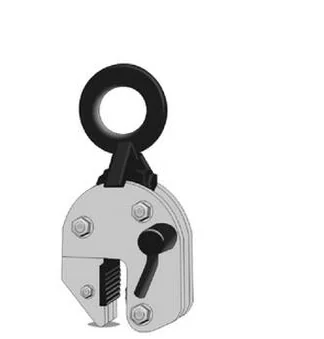

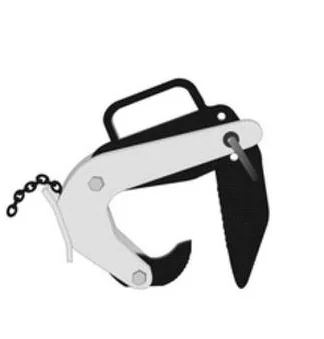

Przedstawiony na rysunku uchwyt szczękowy zawiesia przeznaczony jest do podnoszenia i transportu
A. dwuteowników.
B. ceowników.
C. zwojów drutu.
D. rur stalowych.
Montaż konstrukcji budowlanych
Poprawna sekwencja czynności montażowych po umieszczeniu prefabrykatu żelbetowego w docelowym miejscu jest następująca:
A. wstępna rektyfikacja → stężenie montażowe → ustawienie elementu → zwolnienie z haka
B. ustawienie elementu → wstępna rektyfikacja → stężenie montażowe → zwolnienie z haka
C. stężenie montażowe → zwolnienie z haka → ustawienie elementu → wstępna rektyfikacja
D. zwolnienie z haka → ustawienie elementu → stężenie montażowe → wstępna rektyfikacja
Montaż konstrukcji budowlanych
Do czego służy impregnacja drewna?
A. wydobycia rysunku słojów i zmiany koloru
B. ograniczenia nasiąkliwości podłoża przed malowaniem
C. neutralizacji podłoża przed nałożeniem farby właściwej
D. ochrony drewna przed korozją biologiczną
Montaż konstrukcji budowlanych
Prefabrykowany element z betonu zbrojonego, przed jego umiejscowieniem, powinien być podniesiony na wysokość około 50 cm w celu oceny
A. siły wiatru działającej na placu budowy
B. prawidłowego zasilania dźwigu budowlanego
C. widoczności podnoszonego elementu
D. poprawności zaczepienia elementu do zawiesia
Montaż konstrukcji budowlanych
Wskaź technologiczną sekwencję montażu ścianki działowej z gipsowo-kartonowych płyt (g-k) na drewnianej konstrukcji.
A. Przykręcanie płyt g-k oraz szpachlowanie, montaż konstrukcji, wkładanie izolacji, trasowanie
B. Montaż konstrukcji, trasowanie, przykręcanie płyt g-k oraz szpachlowanie, wkładanie izolacji
C. Trasowanie, montaż konstrukcji, przykręcanie płyt g-k oraz szpachlowanie, wkładanie izolacji
D. Trasowanie, montaż konstrukcji, wkładanie izolacji, przykręcanie płyt g-k oraz szpachlowanie
Montaż konstrukcji budowlanych
Celem impregnacji elementów drewnianych jest
A. zneutralizowanie podłoża przed właściwym malowaniem
B. ograniczenie nasiąkliwości powierzchni przed malowaniem
C. ochrona drewna przed biologiczną korozją
D. wydobycie wzoru słojów oraz zmiana koloru
Montaż konstrukcji budowlanych
Aby skutecznie chronić elementy konstrukcji stalowej przed rdzą, należy je
A. wyrównać
B. podgrzać
C. pomalować
D. wygładzić
Montaż konstrukcji budowlanych
Na czym polega metoda postępującego montażu konstrukcji stalowej?
A. Na przypadkowym montażu elementów bez określonego planu, co jest nieprofesjonalne i niebezpieczne.
B. Na montażu elementów od najwyższego poziomu do najniższego, co jest niepraktyczne i niezgodne z zasadami montażu konstrukcji stalowych.
C. Na sukcesywnym montażu elementów od najniższego poziomu do najwyższego.
D. Na równoczesnym montażu wszystkich poziomów konstrukcji, co w praktyce jest trudne do wykonania i może prowadzić do problemów z bezpieczeństwem.
Montaż konstrukcji budowlanych
Na fragmencie przekroju warstw stropodachu cyfrą 1 oznaczono
A. paroizolację.
B. wiatroizolację.
C. izolację przeciwwilgociową.
D. izolację termiczną.
Montaż konstrukcji budowlanych
W trakcie montowania stalowych elementów konstrukcyjnych odciągi linowe mają zastosowanie do
A. wyginania elementów
B. separacji elementów
C. przenoszenia elementów
D. rektyfikacji elementów
Montaż konstrukcji budowlanych
Drążki montażowe, wykorzystywane podczas instalacji konstrukcji z prefabrykowanych elementów żelbetowych, mają na celu
A. przenoszenie oznaczeń osi ścian na stropy kolejnych poziomów
B. naprowadzanie elementów w końcowej fazie ich osadzania na miejsce wbudowania
C. weryfikację odległości pomiędzy montowanymi prefabrykatami
D. rektyfikację oraz kontrolę pionowego usytuowania elementów ściennych
Montaż konstrukcji budowlanych
Projekt budowy hali stalowej przewiduje użycie 12 dwuczęściowych słupów, które każdorazowo są łączone w połowie swojej wysokości przy pomocy 8 śrub. Ile śrub do łączenia słupów powinno się zamówić, jeśli wykonawca ma do wykonania łącznie 3 hale?
A. 96 szt.
B. 36 szt.
C. 132 szt.
D. 288 szt.
Montaż konstrukcji budowlanych
Jakie urządzenie używa się do określenia odległości między punktami istotnymi w konstrukcji stalowej?
A. Teodolit
B. Poziomnicę
C. Dalmierz
D. Węgielnicę
Montaż konstrukcji budowlanych
Jeśli zużycie farby do jednego malowania wynosi 0,10 dm3/m2, to jaka będzie objętość farby potrzebnej do pomalowania 20 belek stalowych, gdy każda z nich ma powierzchnię 1,5 m2 i wymaga malowania dwukrotnie?
A. 5 dm3
B. 3 dm3
C. 6 dm3
D. 8 dm3
Montaż konstrukcji budowlanych
Śruba rzymska znajduje zastosowanie przy regulowanym łączeniu elementów konstrukcji stalowych, takich jak
A. pręty
B. tarcze
C. blachy
D. belki
Montaż konstrukcji budowlanych
Na jakim etapie instalacji można usunąć zawiesia z montowanej płyty stropowej?
A. Kiedy płyta jest w zasięgu rąk osób montujących
B. Gdy płyta zostaje oparta na całej długości jednej krawędzi
C. Po umiejscowieniu i wstępnym zamocowaniu płyty
D. Po ustawieniu i wykonaniu wszystkich trwałych połączeń płyty
Montaż konstrukcji budowlanych
W trakcie montażu niektórych konstrukcji stalowych wykorzystuje się klucz dynamometryczny, którego celem jest
A. zapewnienie odpowiedniej liczby obrotów nakrętek
B. zapobieganie uszkodzeniom mechanicznym nakrętek
C. ochrona nakrętek przed korozją
D. zagwarantowanie prawidłowej siły dokręcania nakrętek
Montaż konstrukcji budowlanych

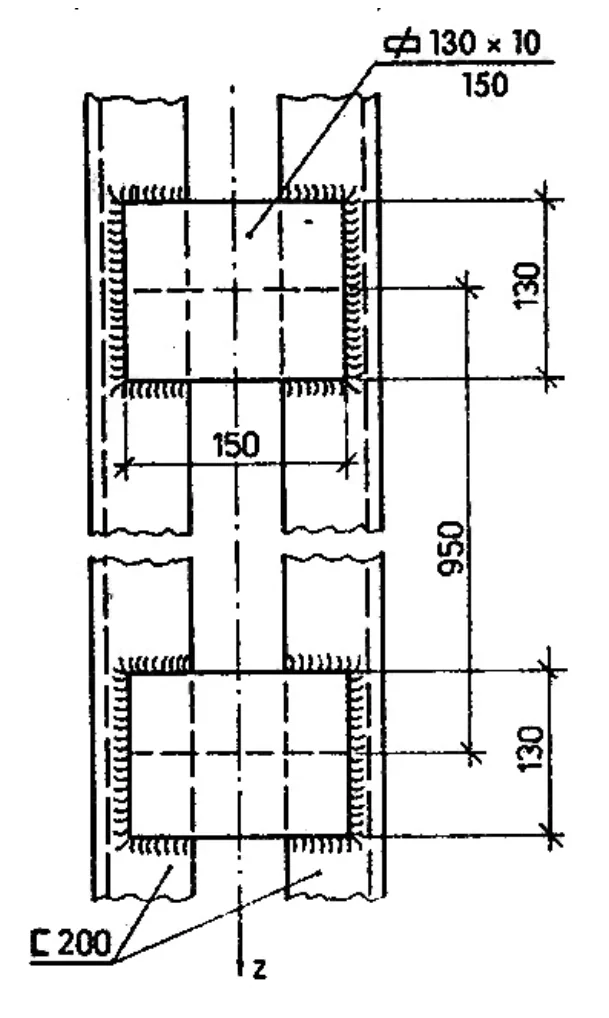

Elementy stalowe konstrukcji przedstawionej na rysunku należy połączyć
A. używając nitów.
B. używając śrub.
C. za pomocą spawania.
D. za pomocą sczepiania.
Montaż konstrukcji budowlanych

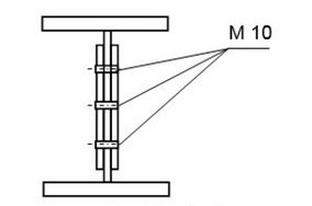

Przy połączeniach na śruby M10 minimalna odległość osi otworu na śruby od krawędzi blachy wynosi 15 mm, minimalny rozstaw osiowy śrub wynosi 25 mm. Podaj, ile wynosi szerokość nakładek w złączu belki przedstawionym na rysunku.
A. Co najmniej 50 mm
B. Co najmniej 80 mm
C. Co najmniej 60 mm
D. Co najmniej 90 mm
Montaż konstrukcji budowlanych
Długość odciągu linowego reguluje się za pomocą
A. zacisków linowych.
B. szekli zwykłej.
C. kauszy widełkowej.
D. śruby rzymskiej.
Montaż konstrukcji budowlanych
Przekładki używane do dostosowania konstrukcji stalowych w połączeniach śrubowych powinny być wykonane
A. z betonowej masy szybkoschnącej, po nadaniu pożądanego kształtu
B. ze stali o identycznych właściwościach plastycznych jak stal w konstrukcji
C. z plastikowego materiału w kolorze dopasowanym do konstrukcji
D. z kauczuku odpornego na działanie wysokich temperatur
Montaż konstrukcji budowlanych
Na którym rysunku przedstawiono łącznik stosowany do połączenia belki ze słupem lub ścianą?
A. D.
B. C.
C. B.
D. A.
Montaż konstrukcji budowlanych
Oznaczony na rysunku cyfrą 1 element więźby dachowej to
A. zastrzał.
B. wymian.
C. wiatrownica.
D. krzyżulec.
Montaż konstrukcji budowlanych
Przedstawiony na rysunku sprzęt do przemieszczania elementów konstrukcyjnych nazywa się
A. wielokrążkiem.
B. zbloczem hakowym.
C. krążkiem.
D. hakiem.
Montaż konstrukcji budowlanych
W celu zbudowania drewnianej konstrukcji o rozpiętości większej niż 9 m wykorzystuje się następujące elementy budowlane?
A. krokwie, płatwie, słupki i kleszcze, miecze
B. rygle, słupki oraz krokwie
C. słupki, krzyżulce oraz miecze
D. krokwie, krzyżulce oraz miecze
Montaż konstrukcji budowlanych
Korzystając z karty katalogowej producenta określ, w jakiej odległości od lewej krawędzi znajduje się otwór drzwiowy w płytach W4.2.
| ŚCIANY WEWNĘTRZNE NOŚNE O GRUBOŚCI 15 cm | |||
|---|---|---|---|
| Symbol elementu | Wymiary elementu [mm] | masa montażowa [kg] | |
| a | L | ||
| W 3.1 | 1700 | 175 | 1080 |
| W 4.2 | 2300 | 475 | 1720 |
| W 4.3 | 2300 | 575 | 1720 |
| W 5.1 | 2900 | 175 | 2370 |
| W 5.3 | 2900 | 775 | 2370 |
| W 6.2 | 3500 | 475 | 3010 |
A. 775 mm
B. 175 mm
C. 475 mm
D. 575 mm
Montaż konstrukcji budowlanych
Jakie izolacje ogniochronne na powierzchni powinny być zastosowane do ochrony stalowej struktury stałych regałów magazynowych w przypadku wybuchu pożaru?
A. Murowanie
B. Farby pęczniejące
C. Tynkowanie
D. Gruntujące farby
Montaż konstrukcji budowlanych
Aby zabezpieczyć stalową konstrukcję stałych regałów magazynowych przed ogniem, konieczne jest zastosowanie powierzchniowej izolacji ogniochronnej w postaci farb
A. akrylowych
B. gruntujących
C. olejnych
D. pęczniejących
Montaż konstrukcji budowlanych
Przedstawiony na rysunku element, podczas montażu konstrukcji drewnianych, służy do
A. przedłużania belek na długości.
B. łączenia elementów dźwigarów.
C. mocowania izolacji do konstrukcji.
D. spinania płyt pokrycia dachowego.
