BUD.08Pytanie 281

Montaż konstrukcji budowlanych

Kategorie: Montaż i połączenia Obliczenia i tolerancje

Jeżeli odległość osi śruby Ml6 od skraju nakładki wynosi minimum 24 mm, a rozstaw osiowy śrub wynosi minimum 60 mm, to do wykonania połączenia przedstawionego na rysunku należy przygotować nakładkę o szerokości co najmniej

A. 100 mm

B. 132 mm

C. 116 mm

D. 108 mm

BUD.08Pytanie 282

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia

Kształt krawędzi blach przygotowanych do wykonania spoiny czołowej 1/2 V przedstawiono na rysunku

BUD.08Pytanie 283

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Materiały i elementy Obliczenia i tolerancje

Wskaż symbol elementu prefabrykowanego do wykonania ściany o szerokości 2,90 m i wysokości 2,66 m

ŚCIANY WEWNĘTRZNE NOŚNE O GRUBOŚCI. 15 cm (fragment katalogu producenta)
Symbol elementu	Wymiary elementu [mm]		masa montażowa [kg]
Symbol elementu	a	L	masa montażowa [kg]
W 3.1	1700	175	1080
W 4.2	2300	475	1720
W 4.3	2300	575	1720
W 5.1	2900	175	2370
W 6.2	3500	475	3010

A. W 5.1

B. W.6.2

C. W 4.2

D. W 3.1

BUD.08Pytanie 284

Montaż konstrukcji budowlanych

Kategorie: Montaż i połączenia Materiały i elementy

Jaką mieszankę należy przygotować do wypełnienia poziomych połączeń zewnętrznych prefabrykowanych ścian?

A. Ciepłochronną

B. Ogniotrwałą

C. Mrozoodporną

D. Wodoszczelną

BUD.08Pytanie 285

Montaż konstrukcji budowlanych

Kategorie: Montaż i połączenia Narzędzia i sprzęt

Przedstawiony na rysunku młotek ciesielski przeznaczony jest do

A. podbijania narzędzi np. przecinaka.

B. wbijania i wyciągania gwoździ.

C. dobijania elementów konstrukcji drewnianej.

D. wbijania drewnianych kołków.

BUD.08Pytanie 286

Montaż konstrukcji budowlanych

Kategorie: Montaż i połączenia Materiały i elementy

Przy użyciu wkrętów do łączenia drewna, na początku należy wywiercić otwór o

A. głębokości stanowiącej 0,6 długości wkręta

B. średnicy wkręta

C. głębokości równej długości wkręta

D. średnicy o 2 mm mniejszej od średnicy wkręta

BUD.08Pytanie 287

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia

Termin ukosowanie oznacza

A. nadawanie właściwego profilu krawędziom elementów stalowych

B. montaż prefabrykowanych konstrukcji żelbetowych w odchyleniu od pionu

C. cięcie elementów drewnianych konstrukcji pod zadanym kątem

D. wyznaczanie ścian fundamentowych, które nie łączą się pod kątem prostym

BUD.08Pytanie 288

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Obliczenia i tolerancje

Zgodnie z rysunkiem odległość osiowa pomiędzy żebrem A i C fragmentu płyty żelbetowej prefabrykowanej wynosi

A. 4 000 mm

B. 4 400 mm

C. 2 200 mm

D. 2 000 mm

BUD.08Pytanie 289

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Materiały i elementy

Aby zabezpieczyć stalową konstrukcję stałych regałów magazynowych przed ogniem, konieczne jest zastosowanie powierzchniowej izolacji ogniochronnej w postaci farb

A. gruntujących

B. pęczniejących

C. olejnych

D. akrylowych

BUD.08Pytanie 290

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia

Na rysunku przedstawiono połączenie szkieletu ściany drewnianej z betonową płytą za pomocą

A. płaskiej taśmy montażowej.

B. stalowej płytki kolczastej.

C. stalowej płytki perforowanej.

D. wzmocnionego kątownika stalowego.

BUD.08Pytanie 291

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia

Elementami łączącymi płyty stropowe w złącza, przedstawionym na rysunku są

A. kotwy do betonu i pętla zbrojenia.

B. pętla zbrojenia i stalowe spirale.

C. strzemiona zbrojenia i stalowa marka.

D. pętle zbrojenia i stalowa klamra.

BUD.08Pytanie 292

Montaż konstrukcji budowlanych

Kategorie: Narzędzia i sprzęt Bezpieczeństwo i BHP

Operator żurawia podczas prac montażowych współpracuje z sygnalistą i reaguje wyłącznie na jego znaki. Wyjątkiem od tej reguły jest przedstawiony na rysunku sygnał, który może być przekazywany przez każdego z pracowników i oznacza

A. koniec - zatrzymanie działania.

B. start - uwaga, początek kierowania.

C. zatrzymać - przerwa, koniec ruchu.

D. stop - zatrzymanie w nagłym przypadku.

BUD.08Pytanie 293

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Materiały i elementy

Na podstawie danych zawartych w tablicy Z-2.2.3-1 wskaż klasę drewna konstrukcyjnego litego o wytrzymałości na zginanie f_m,k = 35 N/mm² i o gęstości charakterystycznej r_k = 400 kg/m³.

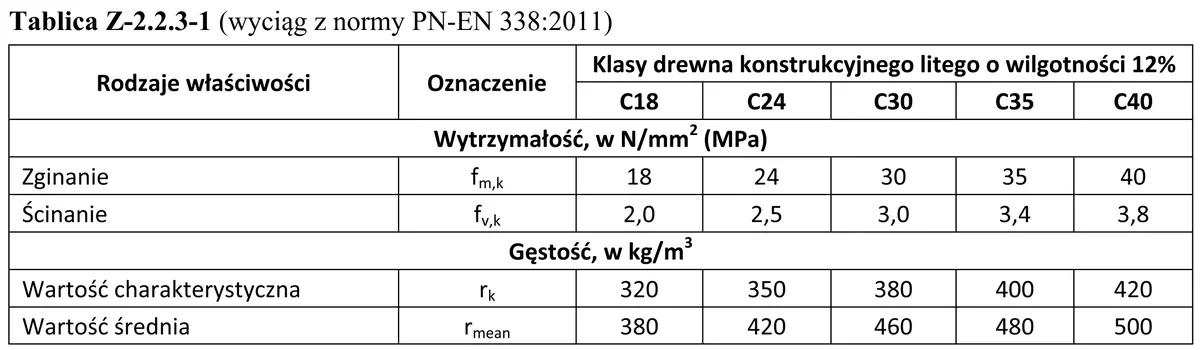

Tablica Z-2.2.3-1 z wytrzymałością i gęstością klas drewna C18-C40

A. C30

B. C40

C. C24

D. C35

BUD.08Pytanie 294

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia

Na którym rysunku przedstawiono kotwę fajkową?

BUD.08Pytanie 295

Montaż konstrukcji budowlanych

Kategorie: Transport i magazynowanie Bezpieczeństwo i BHP

Którą czynność powinien wykonać operator żurawia, jeżeli robotnik hakowy wykonuje przedstawiony na rysunku gest?

A. Przenieść element w prawo.

B. Podnieść przenoszony element.

C. Przenieść element w lewo.

D. Przesunąć skośnie element.

BUD.08Pytanie 296

Montaż konstrukcji budowlanych

Kategorie: Materiały i elementy Obliczenia i tolerancje

Aby zrealizować budowę stalowej hali, potrzebne jest 280 m dwuteownika szerokostopowego HEB 140. Jaką kwotę trzeba przeznaczyć na zakup tego kształtownika, jeśli jego masa jednostkowa wynosi 34 kg/m, a cena jednostkowa to 4300,00 zł/t?

A. 409 360,00 zł

B. 4 093 600,00 zł

C. 40 936 000,00 zł

D. 40 936,00 zł

BUD.08Pytanie 297

Montaż konstrukcji budowlanych

Kategorie: Montaż i połączenia Obliczenia i tolerancje

Na podstawie fragmentu specyfikacji określ, o ile milimetrów średnica otworu dla śruby M18 powinna być większa od średnicy trzpienia śruby.

Specyfikacja wykonywania otworów dla połączeń śrubowych (fragment)
Średnica otworu d_o powinna być większa od średnicy trzpienia śruby d:
dla d ≤ 14 mm	d_o = d+1 mm
dla 16 ≤ d ≤ 24 mm	d_o= d+2 mm
dla 27 ≤ d ≤ 44 mm	d_o= d+3 mm

A. 2,5 mm

B. 3,0 mm

C. 1,5 mm

D. 2,0 mm

BUD.08Pytanie 298

Montaż konstrukcji budowlanych

Kategorie: Materiały i elementy Obliczenia i tolerancje

Do skonstruowania deskowania wieńca wykorzystano 0,4 m³ desek o grubości 20 mm klasy III. Jaki będzie koszt drewna, jeżeli cena metra sześciennego tej tarcicy wynosi 770 zł?

A. 385 zł

B. 1540 zł

C. 308 zł

D. 154 zł

BUD.08Pytanie 299

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Obliczenia i tolerancje

Na podstawie fragmentu przekroju drewnianej konstrukcji dachowej określ wymiary murłat.

A. 10×10 cm

B. 78×118 cm

C. 100×140 cm

D. 16×5 cm

BUD.08Pytanie 300

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia

Śruba rzymska znajduje zastosowanie przy regulowanym łączeniu elementów konstrukcji stalowych, takich jak

A. blachy

B. belki

C. tarcze

D. pręty

BUD.08Pytanie 301

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Narzędzia i sprzęt

Miejsca łączenia oraz przetwarzania elementów konstrukcji drewnianych powinny być oznaczane

A. rysikiem stalowym

B. markerem tuszowym

C. ołówkiem ciesielskim

D. dłutem ciesielskim

BUD.08Pytanie 302

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia

W trakcie montowania stalowych elementów konstrukcyjnych odciągi linowe mają zastosowanie do

A. przenoszenia elementów

B. separacji elementów

C. rektyfikacji elementów

D. wyginania elementów

BUD.08Pytanie 303

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia Obliczenia i tolerancje

Zgodnie z warunkami odbioru i wykonania konstrukcji stalowych dopuszczalna odchyłka montażowa odległości między sąsiednimi słupami Δ wynosi ±10 mm. Wskaż maksymalną dopuszczalną odległość L+Δ w osiach pomiędzy dwoma słupami projektowanymi na siatce o module 3 m.

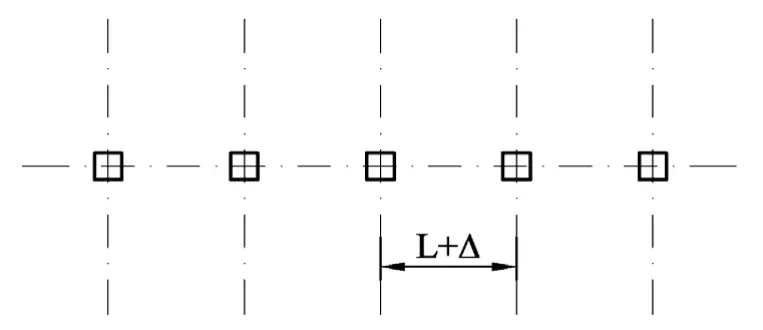

Schemat osi słupów na siatce z oznaczonym wymiarem L+Δ

A. 3 020 mm

B. 3 010 mm

C. 2 090 mm

D. 3 000 mm

BUD.08Pytanie 304

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia

Na czym polega metoda postępującego montażu konstrukcji stalowej?

A. Na przypadkowym montażu elementów bez określonego planu, co jest nieprofesjonalne i niebezpieczne.

B. Na montażu elementów od najwyższego poziomu do najniższego, co jest niepraktyczne i niezgodne z zasadami montażu konstrukcji stalowych.

C. Na sukcesywnym montażu elementów od najniższego poziomu do najwyższego.

D. Na równoczesnym montażu wszystkich poziomów konstrukcji, co w praktyce jest trudne do wykonania i może prowadzić do problemów z bezpieczeństwem.

BUD.08Pytanie 305

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Obliczenia i tolerancje

Na rysunku przedstawiono rzut stropu kondygnacji powtarzalnej. Ile płyt stropowych zużyto do wykonania dwóch takich stropów?

A. 36 sztuk.

B. 60 sztuk.

C. 27 sztuk.

D. 66 sztuk.

BUD.08Pytanie 306

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia Narzędzia i sprzęt

Drążki montażowe, wykorzystywane podczas instalacji konstrukcji z prefabrykowanych elementów żelbetowych, mają na celu

A. naprowadzanie elementów w końcowej fazie ich osadzania na miejsce wbudowania

B. rektyfikację oraz kontrolę pionowego usytuowania elementów ściennych

C. przenoszenie oznaczeń osi ścian na stropy kolejnych poziomów

D. weryfikację odległości pomiędzy montowanymi prefabrykatami

BUD.08Pytanie 307

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia

Który sposób połączenia krokwi z belką wiązarową przedstawiono na rysunku?

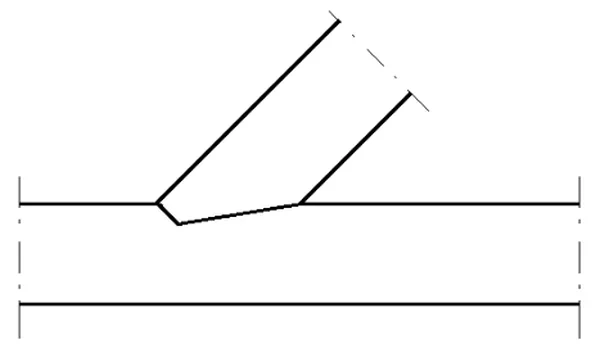

Rysunek połączenia krokwi z belką wiązarową

A. Na zwidłowanie ukośne.

B. Na wrąb boczny.

C. Na wrąb czołowy.

D. Na nakładkę ukośną.

BUD.08Pytanie 308

Montaż konstrukcji budowlanych

Kategorie: Konstrukcje budowlane Montaż i połączenia Obliczenia i tolerancje

Na podstawie rysunku określ, w jakim rozstawie należy rozmieścić słupki w konstrukcji drewnianej ściany szkieletowej.
Wymiary [mm]

A. Co 1000 mm

B. Co 1200 mm

C. Co 500 mm

D. Co 600 mm

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Jeżeli odległość osi śruby Ml6 od skraju nakładki wynosi minimum 24 mm, a rozstaw osiowy śrub wynosi minimum 60 mm, to do wykonania połączenia przedstawionego na rysunku należy przygotować nakładkę o szerokości co najmniej

Kształt krawędzi blach przygotowanych do wykonania spoiny czołowej 1/2 V przedstawiono na rysunku

Wskaż symbol elementu prefabrykowanego do wykonania ściany o szerokości 2,90 m i wysokości 2,66 m

Jaką mieszankę należy przygotować do wypełnienia poziomych połączeń zewnętrznych prefabrykowanych ścian?

Przedstawiony na rysunku młotek ciesielski przeznaczony jest do

Przy użyciu wkrętów do łączenia drewna, na początku należy wywiercić otwór o

Termin ukosowanie oznacza

Zgodnie z rysunkiem odległość osiowa pomiędzy żebrem A i C fragmentu płyty żelbetowej prefabrykowanej wynosi

Aby zabezpieczyć stalową konstrukcję stałych regałów magazynowych przed ogniem, konieczne jest zastosowanie powierzchniowej izolacji ogniochronnej w postaci farb

Na rysunku przedstawiono połączenie szkieletu ściany drewnianej z betonową płytą za pomocą

Elementami łączącymi płyty stropowe w złącza, przedstawionym na rysunku są

Operator żurawia podczas prac montażowych współpracuje z sygnalistą i reaguje wyłącznie na jego znaki. Wyjątkiem od tej reguły jest przedstawiony na rysunku sygnał, który może być przekazywany przez każdego z pracowników i oznacza

Na podstawie danych zawartych w tablicy Z-2.2.3-1 wskaż klasę drewna konstrukcyjnego litego o wytrzymałości na zginanie f_m,k = 35 N/mm² i o gęstości charakterystycznej r_k = 400 kg/m³.

Na którym rysunku przedstawiono kotwę fajkową?

Którą czynność powinien wykonać operator żurawia, jeżeli robotnik hakowy wykonuje przedstawiony na rysunku gest?

Aby zrealizować budowę stalowej hali, potrzebne jest 280 m dwuteownika szerokostopowego HEB 140. Jaką kwotę trzeba przeznaczyć na zakup tego kształtownika, jeśli jego masa jednostkowa wynosi 34 kg/m, a cena jednostkowa to 4300,00 zł/t?

Na podstawie fragmentu specyfikacji określ, o ile milimetrów średnica otworu dla śruby M18 powinna być większa od średnicy trzpienia śruby.

Do skonstruowania deskowania wieńca wykorzystano 0,4 m³ desek o grubości 20 mm klasy III. Jaki będzie koszt drewna, jeżeli cena metra sześciennego tej tarcicy wynosi 770 zł?

Na podstawie fragmentu przekroju drewnianej konstrukcji dachowej określ wymiary murłat.

Śruba rzymska znajduje zastosowanie przy regulowanym łączeniu elementów konstrukcji stalowych, takich jak

Miejsca łączenia oraz przetwarzania elementów konstrukcji drewnianych powinny być oznaczane

W trakcie montowania stalowych elementów konstrukcyjnych odciągi linowe mają zastosowanie do

Zgodnie z warunkami odbioru i wykonania konstrukcji stalowych dopuszczalna odchyłka montażowa odległości między sąsiednimi słupami Δ wynosi ±10 mm. Wskaż maksymalną dopuszczalną odległość L+Δ w osiach pomiędzy dwoma słupami projektowanymi na siatce o module 3 m.

Na czym polega metoda postępującego montażu konstrukcji stalowej?

Na rysunku przedstawiono rzut stropu kondygnacji powtarzalnej. Ile płyt stropowych zużyto do wykonania dwóch takich stropów?

Drążki montażowe, wykorzystywane podczas instalacji konstrukcji z prefabrykowanych elementów żelbetowych, mają na celu

Który sposób połączenia krokwi z belką wiązarową przedstawiono na rysunku?

Na podstawie rysunku określ, w jakim rozstawie należy rozmieścić słupki w konstrukcji drewnianej ściany szkieletowej.
Wymiary [mm]

Wymagane logowanie

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Jeżeli odległość osi śruby Ml6 od skraju nakładki wynosi minimum 24 mm, a rozstaw osiowy śrub wynosi minimum 60 mm, to do wykonania połączenia przedstawionego na rysunku należy przygotować nakładkę o szerokości co najmniej

Kształt krawędzi blach przygotowanych do wykonania spoiny czołowej 1/2 V przedstawiono na rysunku

Wskaż symbol elementu prefabrykowanego do wykonania ściany o szerokości 2,90 m i wysokości 2,66 m

Jaką mieszankę należy przygotować do wypełnienia poziomych połączeń zewnętrznych prefabrykowanych ścian?

Przedstawiony na rysunku młotek ciesielski przeznaczony jest do

Przy użyciu wkrętów do łączenia drewna, na początku należy wywiercić otwór o

Termin ukosowanie oznacza

Zgodnie z rysunkiem odległość osiowa pomiędzy żebrem A i C fragmentu płyty żelbetowej prefabrykowanej wynosi

Aby zabezpieczyć stalową konstrukcję stałych regałów magazynowych przed ogniem, konieczne jest zastosowanie powierzchniowej izolacji ogniochronnej w postaci farb

Na rysunku przedstawiono połączenie szkieletu ściany drewnianej z betonową płytą za pomocą

Elementami łączącymi płyty stropowe w złącza, przedstawionym na rysunku są

Operator żurawia podczas prac montażowych współpracuje z sygnalistą i reaguje wyłącznie na jego znaki. Wyjątkiem od tej reguły jest przedstawiony na rysunku sygnał, który może być przekazywany przez każdego z pracowników i oznacza

Na podstawie danych zawartych w tablicy Z-2.2.3-1 wskaż klasę drewna konstrukcyjnego litego o wytrzymałości na zginanie fm,k = 35 N/mm2 i o gęstości charakterystycznej rk = 400 kg/m3.

Na którym rysunku przedstawiono kotwę fajkową?

Którą czynność powinien wykonać operator żurawia, jeżeli robotnik hakowy wykonuje przedstawiony na rysunku gest?

Aby zrealizować budowę stalowej hali, potrzebne jest 280 m dwuteownika szerokostopowego HEB 140. Jaką kwotę trzeba przeznaczyć na zakup tego kształtownika, jeśli jego masa jednostkowa wynosi 34 kg/m, a cena jednostkowa to 4300,00 zł/t?

Na podstawie fragmentu specyfikacji określ, o ile milimetrów średnica otworu dla śruby M18 powinna być większa od średnicy trzpienia śruby.

Do skonstruowania deskowania wieńca wykorzystano 0,4 m³ desek o grubości 20 mm klasy III. Jaki będzie koszt drewna, jeżeli cena metra sześciennego tej tarcicy wynosi 770 zł?

Na podstawie fragmentu przekroju drewnianej konstrukcji dachowej określ wymiary murłat.

Śruba rzymska znajduje zastosowanie przy regulowanym łączeniu elementów konstrukcji stalowych, takich jak

Miejsca łączenia oraz przetwarzania elementów konstrukcji drewnianych powinny być oznaczane

W trakcie montowania stalowych elementów konstrukcyjnych odciągi linowe mają zastosowanie do

Zgodnie z warunkami odbioru i wykonania konstrukcji stalowych dopuszczalna odchyłka montażowa odległości między sąsiednimi słupami Δ wynosi ±10 mm. Wskaż maksymalną dopuszczalną odległość L+Δ w osiach pomiędzy dwoma słupami projektowanymi na siatce o module 3 m.

Na czym polega metoda postępującego montażu konstrukcji stalowej?

Na rysunku przedstawiono rzut stropu kondygnacji powtarzalnej. Ile płyt stropowych zużyto do wykonania dwóch takich stropów?

Drążki montażowe, wykorzystywane podczas instalacji konstrukcji z prefabrykowanych elementów żelbetowych, mają na celu

Który sposób połączenia krokwi z belką wiązarową przedstawiono na rysunku?

Na podstawie rysunku określ, w jakim rozstawie należy rozmieścić słupki w konstrukcji drewnianej ściany szkieletowej. Wymiary [mm]

Na podstawie danych zawartych w tablicy Z-2.2.3-1 wskaż klasę drewna konstrukcyjnego litego o wytrzymałości na zginanie f_m,k = 35 N/mm² i o gęstości charakterystycznej r_k = 400 kg/m³.

Na podstawie rysunku określ, w jakim rozstawie należy rozmieścić słupki w konstrukcji drewnianej ściany szkieletowej.
Wymiary [mm]
