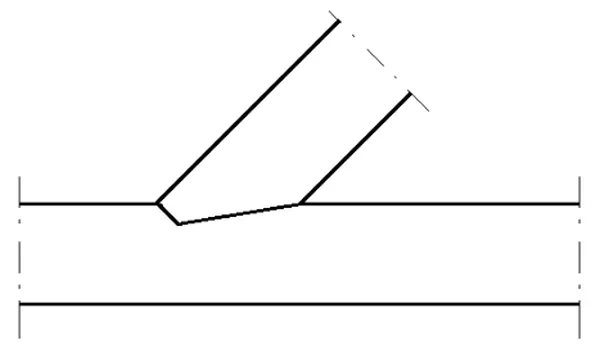

Który sposób połączenia krokwi z belką wiązarową przedstawiono na rysunku?
A. Na wrąb boczny.
B. Na zwidłowanie ukośne.
C. Na wrąb czołowy.
D. Na nakładkę ukośną.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.20-X-19.06).
Połączenie krokwi z belką wiązarową na wrąb czołowy jest jedną z najczęściej stosowanych metod w konstrukcjach drewnianych. W tej technice końcówka krokwi jest wycinana w taki sposób, aby jej krawędź czołowa precyzyjnie pasowała do belki wiązarowej. Takie połączenie zwiększa stabilność całej konstrukcji, ponieważ równomiernie rozkłada siły działające na elementy. Wykonując wrąb, należy pamiętać o odpowiednich wymiarach i kątach, aby uzyskać optymalne dopasowanie. Użycie połączenia na wrąb czołowy jest zgodne z normami budowlanymi, takimi jak Eurokod 5, które regulują projektowanie konstrukcji drewnianych. Przykładowo, zastosowanie wrębów czołowych w dachach o dużych rozpiętościach pozwala na efektywne wykorzystanie materiału i minimalizację masy konstrukcji, co w konsekwencji prowadzi do oszczędności materiałowych i poprawy efektywności energetycznej budynków.
Wybór niewłaściwego sposobu połączenia krokwi z belką wiązarową, takiego jak wrąb boczny czy nakładka ukośna, może prowadzić do poważnych problemów strukturalnych. Połączenie na wrąb boczny, polegające na osadzeniu elementów na bokach, może nie zapewnić odpowiedniej stabilności, ponieważ siły działające na konstrukcję nie będą równomiernie rozkładać się przez całą długość połączenia. Z kolei zastosowanie nakładki ukośnej, która polega na nakładaniu jednego elementu na drugi, w praktyce może prowadzić do osłabienia połączenia, zwłaszcza w przypadku dużych obciążeń. W architekturze i budownictwie kluczowe jest, aby połączenia były nie tylko odpowiednio mocne, ale także trwałe. Ponadto, wrąb zwidłowany ukośny, bazujący na innym rodzaju łączenia, również nie jest odpowiednim rozwiązaniem dla tego typu konstrukcji. Często błędem jest myślenie, że różne techniki łączenia można stosować zamiennie, co niestety prowadzi do niskiej jakości wykonania i zagrożenia dla bezpieczeństwa całej budowli. W projektowaniu konstrukcji drewnianych niezwykle istotne jest przestrzeganie standardów i najlepszych praktyk budowlanych, które zalecają stosowanie wrębu czołowego jako najbardziej efektywnego i praktycznego rozwiązania w takich przypadkach.
