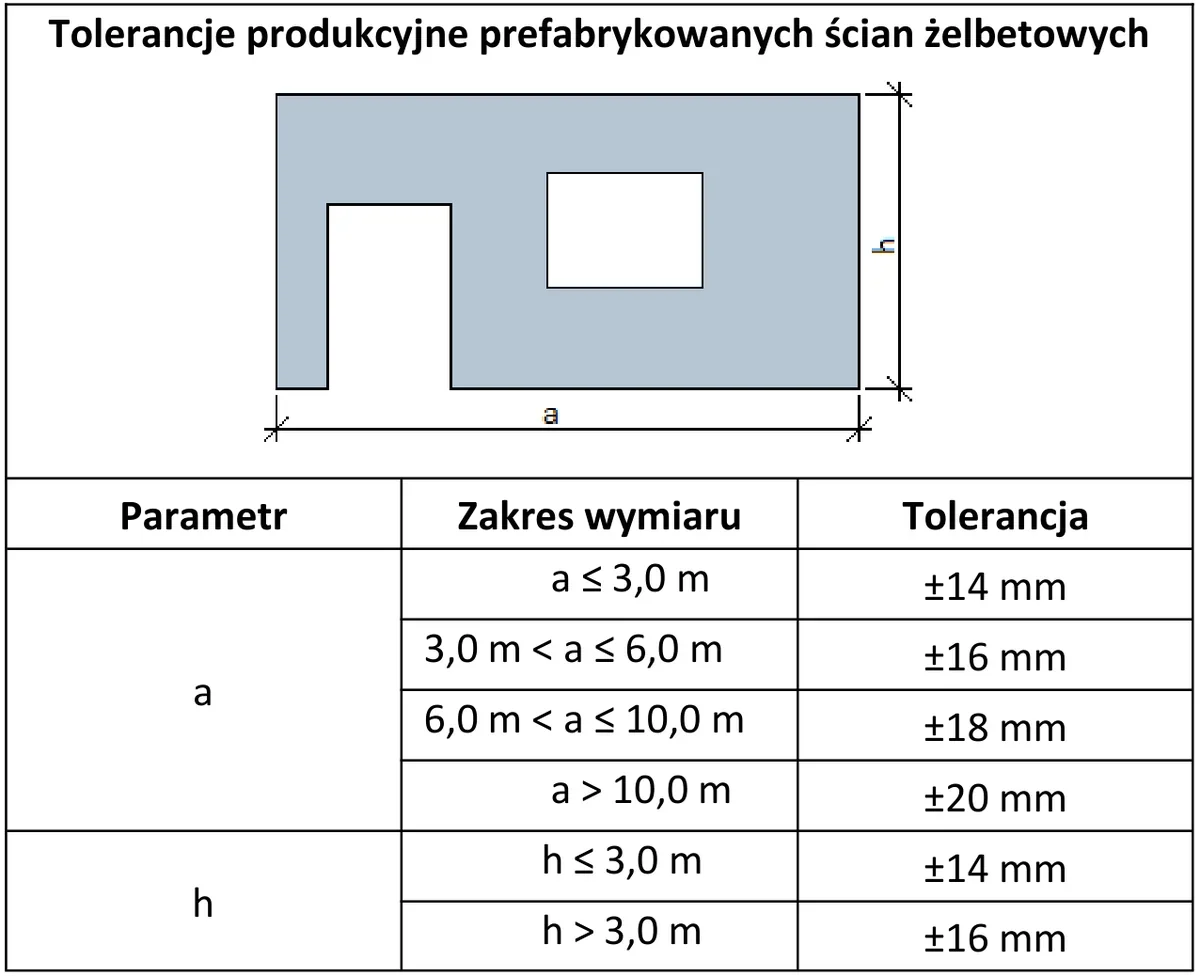

Na podstawie karty katalogowej producenta określ, z jaką tolerancją wymiarów produkowana jest prefabrykowana ściana szerokości 5,0 m i wysokości 2,5 m.
A. 5,0 m ±16 mm; 2,5 m ±16 mm
B. 5,0 m ±14 mm; 2,5 m ±16 mm
C. 5,0 m ±16 mm; 2,5 m ±14 mm
D. 5,0 m ±14 mm; 2,5 m ±14 mm
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.20-X-19.06).
Wybrana odpowiedź jest poprawna, ponieważ zgodnie z danymi zawartymi w karcie katalogowej producenta prefabrykowanych ścian żelbetowych, tolerancja dla szerokości ściany wynosi ±16 mm dla szerokości 5,0 m. Tolerancje te są ustalane na podstawie standardów branżowych, które definiują dopuszczalne odchylenia wymiarowe w zakresie produkcji prefabrykatów. W przypadku prefabrykowanych elementów budowlanych, takich jak ściany, ważne jest, aby tolerancje były zgodne z wymaganiami projektowymi oraz zapewniały odpowiednie parametry użytkowe. Przykładowo, tolerancje te wpływają na dokładność montażu oraz późniejsze zachowanie konstrukcji w trakcie eksploatacji. Dla wysokości 2,5 m tolerancja wynosi ±14 mm, co jest również zgodne z przyjętymi standardami dla elementów o wysokości poniżej 3,0 m. Takie podejście do ustalania tolerancji pozwala na zapewnienie jakości i stabilności konstrukcji, co jest kluczowe w budownictwie. Poprawna analiza tolerancji wymiarów jest istotna dla inżynierów i architektów, którzy muszą brać pod uwagę warunki montażowe oraz interakcje między różnymi elementami budynku.
Analizując inne odpowiedzi, można zauważyć kilka kluczowych błędów związanych z interpretacją tolerancji wymiarowych prefabrykowanych ścian. W przypadku pierwszej z niepoprawnych odpowiedzi, gdzie podano tolerancję ±14 mm dla szerokości 5,0 m, nie uwzględniono, że dla szerokości w przedziale od 3,0 m do 6,0 m standardowo ustala się tolerancję na poziomie ±16 mm. To podejście jest zgodne z wymaganiami norm, które podkreślają znaczenie precyzyjnych wymiarów w kontekście montażu prefabrykatów. Ponadto, w drugiej nieprawidłowej odpowiedzi, wysokość 2,5 m została powiązana z tolerancją ±16 mm, co jest błędne, ponieważ jest to wymiar mniejszy niż 3,0 m i powinno być związane z tolerancją ±14 mm. Tego rodzaju błędy myślowe mogą prowadzić do nieprawidłowego wnioskowania oraz wpływać na jakość realizacji projektu budowlanego. W przypadku standardów budowlanych, dobrze jest mieć na uwadze, że każda tolerancja jest dostosowywana do specyficznych wymagań projektu, co oznacza, że ogólne uogólnienia mogą być mylące. Dlatego szczegółowa znajomość kart katalogowych producentów oraz norm branżowych jest kluczowa dla prawidłowego doboru tolerancji, co z kolei ma bezpośrednie przełożenie na bezpieczeństwo i trwałość budynków.
