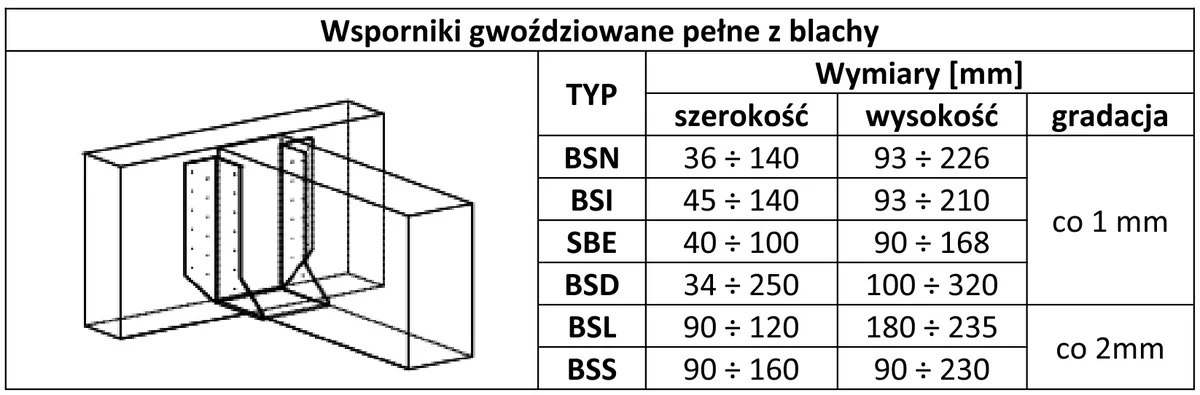

Do zamocowania belki drewnianej klejonej o szerokości 150 mm i wysokości 250 mm należy dobrać wspornik typu
A. BSN
B. BSL
C. BSS
D. BSD
Pytanie z egzaminu CKE, styczeń 2016 (arkusz B.20-X-16.01).
Wybór wspornika typu BSD jako odpowiedniego do zamocowania belki drewnianej klejonej o szerokości 150 mm i wysokości 250 mm jest zgodny z zasadami doboru elementów konstrukcyjnych. Wspornik ten charakteryzuje się wymiarami, które są równe lub większe od wymiarów belki, co zapewnia stabilność i bezpieczeństwo konstrukcji. W praktyce inżynierskiej, wybór odpowiednich wsporników ma kluczowe znaczenie dla zapewnienia nośności i trwałości konstrukcji. Wsporniki te muszą spełniać normy określone w przepisach budowlanych, takich jak Eurokod 5, który reguluje projektowanie konstrukcji drewnianych. Przykładowo, w przypadku dużych obciążeń, odpowiedni dobór wspornika może również wpłynąć na rozkład naprężeń w belce, co jest kluczowe dla jej długowieczności. W praktyce, wsporniki takie są często stosowane w budownictwie jednorodzinnym oraz w konstrukcjach przemysłowych, gdzie stabilność i efektywność energetyczna są na pierwszym miejscu.
Wybór nieodpowiednich wsporników, takich jak BSL, BSN lub BSS, wskazuje na niepełne zrozumienie zasad doboru elementów nośnych w konstrukcjach drewnianych. Wsporniki te mają wymiary, które są niewystarczające w porównaniu do belki o szerokości 150 mm i wysokości 250 mm, co może prowadzić do poważnych problemów z nośnością i bezpieczeństwem całej konstrukcji. Przykładowo, wspornik BSL, który ma zbyt małą wysokość, nie jest w stanie prawidłowo przenieść obciążeń działających na belkę, co może skutkować jej deformacją lub nawet zniszczeniem. Podobnie, wybór wspornika BSN, który również nie spełnia wymagań wymiarowych, może prowadzić do przekroczenia dopuszczalnych naprężeń w drewnie, co jest niezgodne z dobrymi praktykami inżynieryjnymi. Typowe błędy, które mogą prowadzić do takich wyborów, to brak analizy wymagań konstrukcyjnych oraz ignorowanie standardów branżowych, takich jak Eurokod 5, który dostarcza zasad dotyczących projektowania z uwzględnieniem obciążeń i wymagań materiałowych. Efektem takich pomyłek mogą być nie tylko problemy z trwałością konstrukcji, ale także zagrożenia dla bezpieczeństwa użytkowników.
