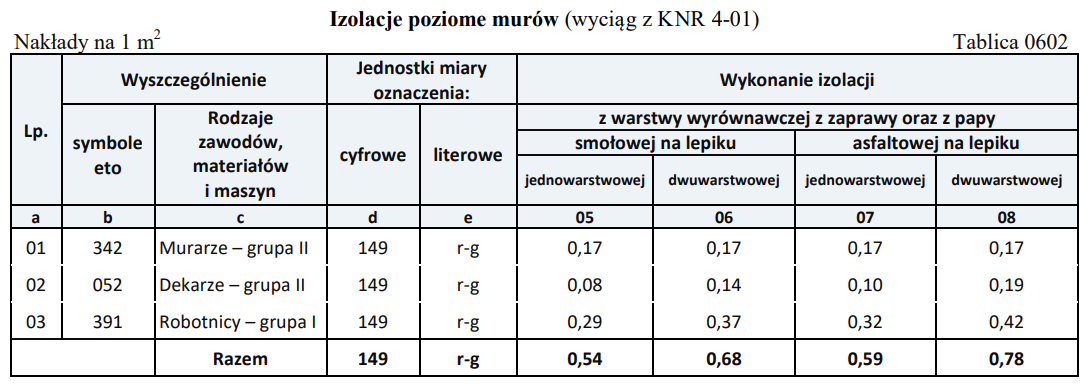

| BELKI JEDNOPRZĘSŁOWE Z DREWNA KLEJONEGO GL 32 (fragment) | |||||
|---|---|---|---|---|---|
| przekrój belki mm x mm | rozstaw belek w stropie w m | ||||
| 0,40 | 0,60 | 0,80 | 1,00 | 1,20 | |
| maksymalna odległość w świetle podpór belki w m | |||||
| 80 x 160 | 4,00 | 3,45 | 3,15 | 2,90 | 2,75 |
| 80 x 200 | 4,95 | 4,30 | 4,00 | 3,60 | 3,40 |
| 80 x 240 | 5,90 | 5,20 | 4,70 | 4,35 | 4,10 |
| 80 x 280 | 6,80 | 6,05 | 5,50 | 5,10 | 4,80 |
| 80 x 320 | 7,75 | 6,70 | 6,30 | 5,80 | 5,50 |
| 80 x 360 | 8,65 | 7,70 | 7,05 | 6,55 | 6,15 |
| Numer pręta | Ilość [szt.] | Średnica [mm] | Długość [m] | Masa Jednostkowa [kg/m] | Długość ogółem BST500 [m] | Masa ogółem BST500 [kg] |
|---|---|---|---|---|---|---|
| 1 | 2 | 10 | 2,960 | 0,617 | 5,920 | 3,652 |
| 2 | 2 | 10 | 2,960 | 0,617 | 5,920 | 3,652 |
| 3 | 2 | 10 | 2,000 | 0,617 | 4,000 | 2,468 |
| 4 | 12 | 8 | 1,240 | 0,395 | 14,880 | 5,878 |
| 5 | 4 | 6 | 1,240 | 0,222 | 4,960 | 1,101 |
| Razem | 35,680 | 16,751 | ||||
| Marka zaprawy | Zaprawa gipsowa gips : piasek | Zaprawa gipsowo-wapienna gips : wapno : piasek |
|---|---|---|
| M1 | 1: 4 | 1: 1,5: 4,5 |
| M2 | 1: 3 | 1: 1: 3 |
| M3 | 1: 2 | 1: 0,5: 2 |
| M4 | 1: 1 | 1: 0,5: 1 |
| Specyfikacja wykonywania otworów dla połączeń śrubowych (fragment) | |
|---|---|
| Średnica otworu dₒ powinna być większa od średnicy trzpienia śruby d: dla d ≤ 14 mm dₒ=d+1 mm dla 16 d ≤ d d ≤ 24 mm dₒ=d+2 mm dla 27 d ≤ d d ≤ 44 mm dₒ=d+3 mm |
