Montaż konstrukcji budowlanych
Oznaczony na rysunku cyfrą 1 element więźby dachowej to
A. krzyżulec.
B. zastrzał.
C. wymian.
D. wiatrownica.
Filtrowanie pytań
Montaż konstrukcji budowlanych
Przedstawione na rysunku urządzenie, często wykorzystywane przy montażu konstrukcji drewnianych, służy do
A. wycinania zaciosów.
B. wbijania gwoździ.
C. dokręcania śrub.
D. szlifowania powierzchni.
Wykonywanie robót murarskich …
Korzystając z danych zawartych w tabeli, wskaż najmniejszą dopuszczalną grubość jednowarstwowego tynku chroniącego przed wodą, wykonanego z fabrycznie suchej zaprawy.
| Grubości tynków | Średnia grubość w [mm] | Dopuszczalna najmniejsza grubość w [mm] |
|---|---|---|
| dla tynków zewnętrznych | 20 | 15 |
| dla tynków wewnętrznych | 15 | 10 |
| dla jednowarstwowych tynków wewnętrznych z fabrycznie suchej zaprawy | 10 | 5 |
| dla jednowarstwowych tynków chroniących przed wodą z fabrycznie suchej zaprawy | 15 | 10 |
| dla tynków z izolacją termiczną | zależnie od wymagań | 20 |
A. 20 mm
B. 15 mm
C. 10 mm
D. 5 mm
Montaż konstrukcji budowlanych
Na podstawie załączonego fragmentu Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych wskaż elementy, przy montażu których konieczne jest stosowanie podkładek pod liny zawiesi, zapobiegających przetarciu i załamaniu lin.
| Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. |
| w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (wyciąg) |
| §221. 1. W czasie podnoszenia elementów prefabrykowanych należy: |
| 1) stosować zawiesia odpowiednie do rodzaju elementu; |
| 2) podnosić na zawiesiu elementy o masie nieprzekraczającej dopuszczalnego nominalnego udźwigu;(...) |
| 2. W czasie montażu, w szczególności słupów, belek i wiązarów, należy stosować podkładki pod liny zawiesi, zapobiegające przetarciu i załamaniu lin. |
| 3. Podnoszenie i przemieszczanie na elementach prefabrykowanych osób, przedmiotów, materiałów lub wyrobów jest zabronione. |
A. Płyty stropowe, biegowe i belki.
B. Belki, słupy i wiązary.
C. Wiązary, belki, i płyty ścienne.
D. Słupy, płyty biegowe i belki.
Organizacja i kontrola robót …
Na podstawie tablicy z KNR-W 2-02 wskaż nakłady, które należy zastosować do obliczenia ilości robocizny związanej z wykonaniem ścianek działowych z bloczków YTONG 60×40×11,5 cm o powierzchni czołowej gładkiej, z przycinaniem bloczków za pomocą piły taśmowej elektrycznej.
A. 0,70 r-g
B. 0,79 r-g
C. 0,54 r-g
D. 0,42 r-g
Montaż konstrukcji budowlanych
Przedstawiony na rysunku młotek ciesielski przeznaczony jest do
A. dobijania elementów konstrukcji drewnianej.
B. podbijania narzędzi np. przecinaka.
C. wbijania i wyciągania gwoździ.
D. wbijania drewnianych kołków.
Wykonywanie robót murarskich …
Który etap naprawy spękanego tynku przedstawiono na fotografii?
A. Nakładanie zaprawy szpachlowej.
B. Gruntowanie obrzeża rysy.
C. Poszerzanie rysy.
D. Oczyszczanie obrzeża rysy.
Wykonywanie robót murarskich …
Który rodzaj tynku jest odporny na wodę?
A. Renowacyjny
B. Wapienny
C. Mozaikowy
D. Gipsowy
Wykonywanie robót murarskich …
Ile worków z 25 kg suchej zaprawy murarskiej jest potrzebnych do wybudowania ściany o powierzchni 15 m2 i grubości ½ cegły, jeśli jej zużycie na mur o takiej grubości wynosi 75 kg/m2?
A. 75 worków
B. 15 worków
C. 45 worków
D. 25 worków
Wykonywanie robót murarskich …
Na rysunku przedstawiono rzut pomieszczenia, w którym zaplanowano wyburzenie ściany. Oblicz powierzchnię ściany przeznaczonej do rozbiórki, jeżeli wysokość pomieszczenia wynosi 3,2 m.
A. 8,00 m2
B. 8,96 m2
C. 10,88 m2
D. 5,44 m2
Wykonywanie robót murarskich …
Który etap wykonania ocieplenia ścian budynku metodą lekką mokrą przedstawiono na ilustracji?
A. Wtapianie siatki zbrojącej.
B. Nakładanie zaprawy klejowej.
C. Montaż listwy startowej.
D. Uzupełnianie ubytków pianką.
Organizacja i kontrola robót …
Grubość płyty spocznikowej w budynku, którego przekrój przedstawiono na rysunku wynosi
A. 30 cm
B. 10 cm
C. 36 cm
D. 22 cm
Wykonywanie robót murarskich …
Na podstawie danych zawartych w tabeli określ maksymalną odległość, w której należy wykonać szczeliny dylatacyjne w ścianie jednowarstwowej wymurowanej z pustaków ceramicznych, o spoinach pionowych niewypełnionych.
| Rodzaj muru | Odległości Ld między szczelinami dylatacyjnymi (w metrach) w ścianach | ||||
|---|---|---|---|---|---|
| szczelinowych | jedno- lub dwuwarstwowych o spoinach pionowych | ||||
| warstwa zewnętrzna | warstwa wewnętrzna | wypełnionych | niewypełnionych | ||
| Z elementów ceramicznych | 12 | 40 | 30 | 25 | |
| Z innych elementów murowych | 8 | 30 | 25 | 20 | |
A. 30 metrów.
B. 12 metrów.
C. 20 metrów.
D. 25 metrów.
Wykonywanie robót murarskich …
Na rysunku przedstawiony jest rzut i przekrój ściany, w której znajduje się
A. bruzda.
B. wnęka.
C. otwór.
D. pilaster.
Organizacja i kontrola robót …
Na którym rysunku przedstawiono materiał budowlany stosowany do wykonania ścianek działowych?
A. D.
B. A.
C. C.
D. B.
Wykonywanie robót zbrojarskic…
Korzystając z danych zawartych w tabeli, określ orientacyjną ilość piasku potrzebną do wykonania 3 m3 mieszanki betonowej o konsystencji plastycznej w celu uzyskania betonu zwykłego klasy Cl6/20.
| Orientacyjne ilości składników na 1 m3 betonu zwykłego przy dozowaniu wagowo-objętościowym (fragment) | ||||||
|---|---|---|---|---|---|---|
| Klasa betonu | Rodzaj cementu | Konsystencja mieszanki betonowej | Ilość składników na 1 m3 betonu | |||
| cement kg | piasek l | żwir l | woda l | |||
| C12/15 | CEM I 32,5 | gęstoplastyczna | 230 | 420 | 760 | 177 |
| plastyczna | 280 | 385 | 725 | 192 | ||
| ciekła | 362 | 351 | 642 | 227 | ||
| C16/20 | CEM I 42,5 | gęstoplastyczna | 211 | 438 | 790 | 141 |
| plastyczna | 279 | 405 | 731 | 170 | ||
| ciekła | 367 | 426 | 770 | 223 | ||
A. 1215 1
B. 1 260 1
C. 405 l
D. 438 1
Organizacja i kontrola robót …

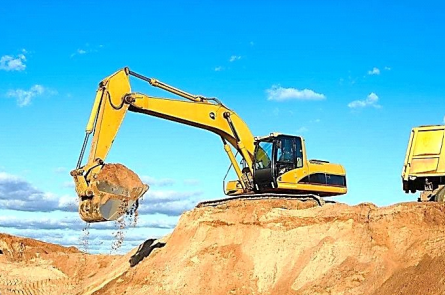

Na której ilustracji przedstawiono maszynę budowlaną stosowaną do prowadzenia robót rozbiórkowych?
A. Na ilustracji 2.
B. Na ilustracji 3.
C. Na ilustracji 4.
D. Na ilustracji 1.
Wykonywanie robót zbrojarskic…
Na którym etapie prac zbrojarskich przeprowadza się kontrolę wymiarów zbrojenia, jego położenia w deskowaniu, rozstawu strzemion, umiejscowienia złączy oraz długości zakotwienia?
A. Podczas montażu konstrukcji zbrojenia
B. Po gięciu elementów stali zbrojeniowej
C. Przed betonowaniem zbrojenia w deskowaniu
D. Podczas składowania gotowych konstrukcji zbrojenia
Wykonywanie robót zbrojarskic…
Na podstawie fragmentu opisu z normy PN-EN 206-1 "Beton. Część 1: Wymagania, właściwości, produkcja i zgodność" określ wymiary próbek do badań wytrzymałości na ściskanie betonu.
| Podstawę klasyfikacji betonu pod względem jego wytrzymałości na ściskanie może stanowić wytrzymałość charakterystyczna na ściskanie określona w 28 dniu dojrzewania na próbkach walcowych o średnicy 150 mm i wysokości 300 mm (fck, cyl) lub na próbkach sześciennych o boku 150 mm (fck, cube). |
A. Ø150; h = 150 mm
B. 150 x 150 x 300 mm
C. Ø150; h = 300 mm
D. 300 x 300 x 150 mm
Organizacja i kontrola robót …
Przedstawione na rysunku kliny stosuje się podczas montażu paneli podłogowych w celu uzyskania
A. szczeliny dylatacyjnej o zalecanej szerokości.
B. mijankowego połączenia pomiędzy rzędami paneli.
C. równego podłoża pod wierzchnią warstwę.
D. wymaganej izolacyjności cieplnej posadzki.
Wykonywanie robót murarskich …
Jakim preparatem powinno się pokryć powierzchnię pylistego tynku, aby zwiększyć jego wytrzymałość?
A. Barwiącym
B. Gruntującym
C. Penetrującym
D. Antyadhezyjnym
Wykonywanie robót zbrojarskic…
Płyta stropowa wykonana z żelbetu powinna być przygotowana z mieszanki betonowej o konsystencji płynnej. Jaki sposób zagęszczania tej mieszanki należy zastosować?
A. Ręczny, z zastosowaniem ubijaka
B. Mechaniczny, z zastosowaniem wibratora powierzchniowego
C. Mechaniczny, z zastosowaniem wibratora przyczepnego
D. Ręczny, z zastosowaniem sztychówki
Montaż konstrukcji budowlanych
Strop międzypiętrowy szerokości 4,5 m będzie wykonany z 6 płyt kanałowych. Oblicz, ile strzemion §6 potrzeba do wykonania zbrojenia wieńa w połączeniu tych płyt.
A. 9 sztuk.
B. 6 sztuk.
C. 27 sztuk.
D. 19 sztuk.
Organizacja i kontrola robót …
Kontrola i odbiór prac budowlanych, które mają być zakryte lub są zanikające, należy do zadań
A. projektanta
B. inwestora
C. inspektora nadzoru inwestorskiego
D. wykonawcy robót budowlanych
Wykonywanie robót zbrojarskic…
Z przedstawionego rysunku przekroju stopy słupa żelbetowego wynika, że zbrojenie stopy fundamentowej należy wykonać z
A. 9 prętów Ø6
B. 20 prętów Ø20
C. 8 prętów Ø12
D. 10 prętów Ø20
Organizacja i kontrola robót …
Na podstawie zamieszczonego w tabeli zestawienia wyników pomiaru z natury wykopu liniowego oblicz wartość obmiaru robót związanych z wykonaniem tego wykopu.
| Wyniki pomiaru z natury wykopu liniowego | |
|---|---|
| Długość wykopu | 40,0 m |
| Głębokość wykopu | 2,0 m |
| Szerokość dna wykopu | 1,5 m |
| Nachylenie skarp wykopu | 1:1 |
A. 200,00 m3
B. 240,00 m3
C. 210,00 m3
D. 280,00 m3
Organizacja i kontrola robót …
Urządzenie wykorzystywane do prac wysokościowych, transportu ludzi i sprzętu, które przedstawiono na rysunku, jest
A. dźwigiem budowlanym towarowym.
B. pomostem ruchomym masztowym.
C. wyciągiem przyściennym jeójiosłupowym.
D. wyciągiem budowlanym osobowo-towarowym.
Organizacja i kontrola robót …
Jaką wartość normy dziennej dla cieśli zajmujących się rozbiórką dachu jętkowo-stolcowego powinno się przyjąć w ogólnym harmonogramie prac budowlanych przy 8-godzinnym dniu roboczym, jeśli nakład na demontaż 1 m2 połaci dachu wynosi 0,2 r-g?
A. 20 m2
B. 60 m2
C. 40 m2
D. 80 m2
Wykonywanie robót zbrojarskic…
Na rysunku przedstawiono schemat węzła zbrojarskiego
A. krzyżowego
B. martwego.
C. dwurzędowego.
D. prostego.
Organizacja i kontrola robót …
Na którym rysunku przedstawiono oznaczenie graficzne istniejącej ściany przeznaczonej do wyburzenia?
A. Na rysunku 3.
B. Na rysunku 4.
C. Na rysunku 2.
D. Na rysunku 1.
Montaż konstrukcji budowlanych
Wielokrążki wykorzystywane zarówno w dźwignicach (żurawiach, suwnicach itp.), jak i jako oddzielne urządzenia, mają na celu
A. mocowanie przenoszonego elementu
B. redukcję siły ciągnącej
C. weryfikację pionowości montowanej struktury
D. łączenie wielu lin stalowych
Wykonywanie robót murarskich …
Aby ustalić powierzchnię tynków klasy IV na ścianie, jakie elementy należy zastosować?
A. kątowniki aluminiowe
B. listwy aluminiowe
C. siatkę z tworzywa sztucznego
D. wkładki dystansowe
Wykonywanie robót zbrojarskic…
Oblicz wydatki na robociznę przy produkcji 10 m3 mieszanki betonowej, jeśli robotnicy wykonują 1 m3 w czasie 1,29 r-g, a cena za 1 r-g wynosi 15,00 zł?
A. 193,50 zł
B. 1935,00 zł
C. 150,00 zł
D. 19,35 zł
Wykonywanie robót zbrojarskic…

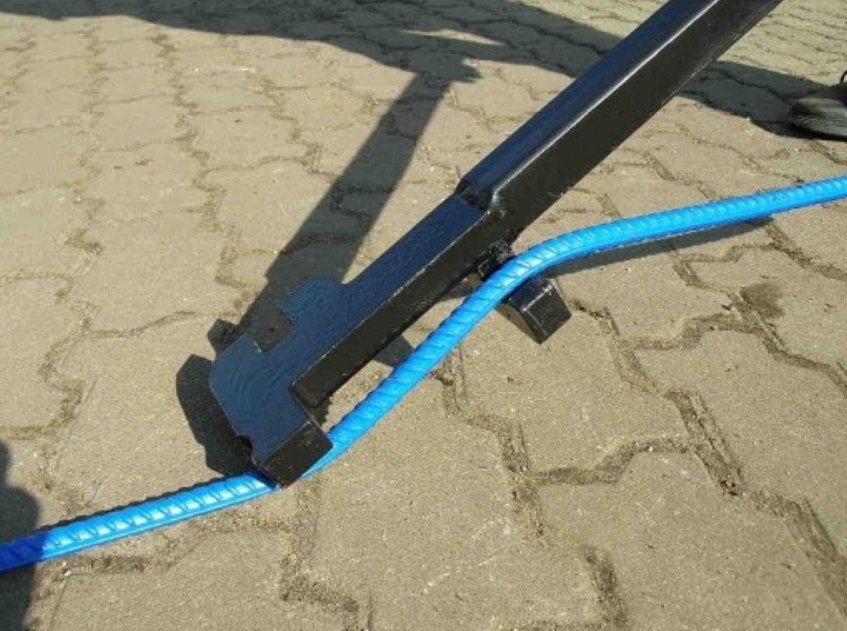

Do mechanicznego gięcia prętów zbrojeniowych należy zastosować urządzenie przedstawione na rysunku oznaczonym literą
A. B.
B. C.
C. D.
D. A.
Organizacja i kontrola robót …
Na podstawie danych zawartych w tabeli wskaż oznaczenie elementów nadprożowych przedstawionych na rysunku, jeżeli otwór ma szerokość 110 cm.
A. YF-130/11,5
B. YF-150/11,5
C. YF-175/17,5
D. YF-150/17,5
Organizacja i kontrola robót …
W dokumentacji technicznej podano, że nachylenie skarpy wykopu 1:1 oznacza, iż kontur ściany wykopu powinien być uformowany pod kątem
A. 55°
B. 60°
C. 45°
D. 30°
Wykonywanie robót murarskich …
Na ilustracjach przedstawiono kolejne etapy murowania ściany metodą
A. na wycisk z podcięciem kielnią.
B. na puste spoiny.
C. na cienkie spoiny.
D. na docisk z kielnią.
Organizacja i kontrola robót …
Na podstawie danych zawartych w tablicy 0521 oblicz, ile materiałów potrzeba do wykonania uzupełnienia 40 m2 pokrycia z gontów przy kryciu pojedynczym.
A. Gonty - 12,0 m3, gwoździe - 1,6 kg
B. Gonty - 1,0 m3, gwoździe - 8,0 kg
C. Gonty - 8,0 m3, gwoździe - 1,0 kg
D. Gonty - 1,6 m3, gwoździe - 12,0 kg
Organizacja i kontrola robót …
Jakie jest podstawowe zadanie kierownika robót budowlanych?
A. Przeprowadzanie odbiorów końcowych
B. Opracowanie pełnej dokumentacji projektowej
C. Prowadzenie ewidencji czasu pracy
D. Koordynacja i nadzór nad pracami budowlanymi
Organizacja i kontrola robót …
Zgodnie z przedstawionym wyciągiem ze Specyfikacji Technicznej Wykonania i Odbioru Robót odbioru końcowego dokonuje komisja powołana przez
Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót (wyciąg) 45111300-1 Roboty rozbiórkowe 7.3 Tok postępowania przy odbiorze. Wszystkie roboty objęte ST podlegają zasadom odbioru robót zanikających. Odbioru końcowego dokonuje komisja powołana przez zamawiającego. Jakość zakończonych robót komisja stwierdza na podstawie oceny stanu faktycznego ich wykonania i oceny wizualnej. Komisja stwierdza zgodność wykonania robót z dokumentacją techniczną, materiałami przetargowymi i zakresem ich wykonania. Roboty odbiera inspektor nadzoru na podstawie zapisów w dzienniku rozbiórki i odbiorów częściowych. |
A. wykonawcę, a jakość robót stwierdza na podstawie dokumentacji technicznej i przetargowej.
B. zamawiającego, a jakość robót stwierdza na podstawie dokumentacji technicznej i przetargowej.
C. zamawiającego, a jakość robót stwierdza na podstawie oceny stanu faktycznego ich wykonania i oceny wizualnej.
D. wykonawcę, a jakość robót stwierdza na podstawie oceny stanu faktycznego ich wykonania i oceny wizualnej.
