Montaż konstrukcji budowlanych

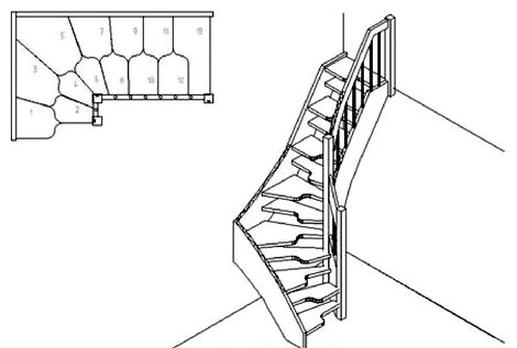

Na rysunkach przedstawiono schody prefabrykowane
A. kręte.
B. młynarskie.
C. kacze.
D. wachlarzowe.
Filtrowanie pytań
Organizacja i kontrola robót …
Oblicz, z dokładnością do trzeciego miejsca po przecinku, objętość przedstawionej na rysunku belki żelbetowej.
Wymiary [cm]
A. 0,383 m3
B. 0,315 m3
C. 3,150 m3
D. 3,825 m3
Wykonywanie robót murarskich …
Na podstawie fragmentu instrukcji producenta oblicz, ile palet bloczków gazobetonowych o wymiarach
24×24×59 cm potrzeba do wymurowania dwóch ścian wysokości 2,75 m, długości 6 m i grubości 24 cm każda.
| Informacje producenta bloczków betonu komórkowego | |||
|---|---|---|---|
| Wymiary bloczka [cm] | Zużycie [szt./m²] | Masa [kg] | Liczba na palecie [szt.] |
| 24×24×59 | 7 | 22,4 | 48 |
| 12×24×59 | 7 | 12,2 | 96 |
| 8×24×59 | 7 | 9,2 | 144 |
A. 58 palet.
B. 3 palety.
C. 5 palet.
D. 116 palet.
Wykonywanie robót zbrojarskic…
Wskaż prefabrykaty, do których produkcji wykorzystuje się zagęszczanie mieszanki betonowej poprzez wirowanie?
A. Kostka brukowa
B. Kręgi studzienne
C. Bloczki fundamentowe
D. Płyty drogowe
Organizacja i kontrola robót …
Na podstawie przedstawionego wyciągu z instrukcji montażu określ niezbędną liczbę podpór montażowych przy rozpiętości modularnej stropu Teriva równej 6,0 m.
| Instrukcja montażu stropu Teriva (wyciąg) | |
| 5.4. Podpory montażowe | przy układaniu belek stropowych na budowie należy stosować podpory montażowe rozmieszczone w rozstawie nie większym niż 2,0 m, tzn.: - przy rozpiętości modularnej stropu l ≤ 4,0 m – 1 podpora, - przy rozpiętości modularnej stropu 4,0 m < l ≤ 6,0 m – 2 podpory, - przy rozpiętości modularnej stropu 6,0 < l ≤ 8,0 m – 3 podpory, - przy rozpiętości modularnej stropu l > 8,0 m – 4 podpory. |
A. 3 podpory.
B. 1 podpora.
C. 4 podpory.
D. 2 podpory.
Organizacja i kontrola robót …
Na podstawie zamieszczonego harmonogramu określ, ile tygodni będą trwały roboty związane z wymianą instalacji elektrycznej.
A. 9 tygodni.
B. 12 tygodni.
C. 16 tygodni.
D. 6 tygodni.
Wykonywanie robót zbrojarskic…
Jakie urządzenie powinno być użyte do przygotowania mieszanki betonowej, aby proces mieszania składników głównie opierał się na sile grawitacji?
A. Mieszadło elektryczne
B. Betoniarkę wolnospadową
C. Mieszadło magnetyczne
D. Betoniarka przeciwbieżna
Wykonywanie robót murarskich …
W czasie intensywnych upałów cegłę ceramiczną wypełnioną przed jej użyciem do murowania należy
A. zamoczyć w wodzie
B. zgromadzić pod zadaszeniem
C. zagruntować gruntownikiem
D. nakryć plandeką
Wykonywanie robót zbrojarskic…
W recepturze roboczej dla mieszanki betonowej ilość suchych składników została podana w proporcji objętościowej 1:2:4. Jaką ilość żwiru należy zastosować przy przygotowywaniu tej mieszanki, jeśli planuje się użycie 4 m3 piasku?
A. 1 m3
B. 8 m3
C. 4 m3
D. 2 m3
Montaż konstrukcji budowlanych
Na podstawie danych zamieszczonych w tabeli określ dopuszczalną odchyłkę montażową długości drewnianej kratownicy, jeżeli zgodnie z projektem jej długość wynosi 580 cm.
| Dopuszczalne odchyłki wymiarowe konstrukcji z drewna | |
|---|---|
| Wymiary elementów [mm] | Odchyłki wymiarów elementów [mm] |
| 0 ÷ 5 | ±0,1 |
| 6 ÷ 25 | ±0,5 |
| 26 ÷ 100 | ±1,0 |
| 101 ÷ 250 | ±2,0 |
| 251 ÷ 1200 | ±5,0 |
| 1201 ÷ 3000 | ±10,0 |
| 3001 ÷ 6000 | ±20,0 |
| 6001 ÷ 12000 | ±30,0 |
| ponad 12000 | ±60,0 |
A. ±5 mm
B. ±20 mm
C. ±10 mm
D. ±15 mm
Montaż konstrukcji budowlanych
Na podstawie danych zawartych w tabeli określ dopuszczalną różnicę poziomów na końcach belki stalowej o długości 6 m.
| Dopuszczalne odchyłki montażowe belek stalowych (fragment) | |
|---|---|
| Rodzaj odchyłki (opis) | Odchyłka dopuszczalna |
| Położenie połączenia belki ze słupem | ± 5 mm |
| Poziom belki w połączeniu belki ze słupem | ± 10 mm |
| Różnica poziomów na przeciwległych końcach belki o długości L (mm) | mniejsza wartość z: L/500 lub 10 mm |
| Odległość pomiędzy sąsiednimi belkami | ± 10 mm |
A. 5 mm
B. 10 mm
C. 12 mm
D. 6 mm
Organizacja i kontrola robót …
Koszty pośrednie związane z budową nie obejmują wydatków na
A. wynagrodzenia członków zarządu oraz pracowników administracyjnych
B. wydatki związane z organizacją terenu budowy
C. użycie narzędzi i lekkiego wyposażenia budowlanego
D. wynagrodzenia pracowników fizycznych zatrudnionych na budowie
Wykonywanie robót zbrojarskic…
Oblicz ilość żwiru zgromadzonego na hałdzie w kształcie stożka o wysokości 5 m i średnicy podstawy 8 m.
Objętość kruszywa składowanego w hałdzie oszacuj za pomocą wzoru:$$ V = \frac{1}{4} \cdot D^2 \cdot h $$gdzie:
\( V \) – objętość kruszywa,
\( D \) – średnica podstawy hałdy,
\( h \) – wysokość hałdy
A. 10 m³
B. 20 m³
C. 50 m³
D. 80 m³
Wykonywanie robót murarskich …
Grupa złożona z 6 pracowników prowadziła prace rozbiórkowe budynku przez 5 dni roboczych, każdego dnia pracując 8 godzin. Jaki był całkowity koszt robocizny, jeżeli cena za 1 roboczogodzinę wynosiła 10 zł?
A. 400 zł
B. 240 zł
C. 480 zł
D. 2 400 zł
Wykonywanie robót murarskich …
Na podstawie fragmentu opisu technicznego określ, ile pojemników cementu i wapna należy zużyć do przygotowania zaprawy, jeżeli do jej sporządzenia zaplanowano 20 pojemników piasku?
| Opis techniczny (fragment) |
| (...) Do wykonania ścian zewnętrznych z pustaków Max należy zastosować zaprawę cementowo-wapienną odmiany E, o proporcji objętościowej składników 1 : 0,5 : 4. (...) |
A. 5 pojemników cementu i 2,5 pojemnika wapna.
B. 4 pojemniki cementu i 2 pojemniki wapna.
C. 4 pojemniki wapna i 2 pojemniki cementu.
D. 5 pojemników wapna i 2,5 pojemnika cementu.
Organizacja i kontrola robót …
Urządzenia techniczne montowane w obiektach budowlanych, które mają kluczowe znaczenie dla bezpieczeństwa użytkowników, są poddawane stałemu nadzorowi inspektorów
A. Państwowej Inspekcji Pracy
B. Straży Pożarnej
C. Urzędu Dozoru Technicznego
D. Organu Nadzoru Budowlanego
Montaż konstrukcji budowlanych
Haki zawiesi należy dobierać i mocować do pętli elementu prefabrykowanego podnoszonego, w sposób przedstawiony na rysunku
A. C.
B. A.
C. B.
D. D.
Wykonywanie robót zbrojarskic…
Do zbrojenia płyty żelbetowej wykorzystano 40 prętów o średnicy Ø14 oraz długości 2 m każdy, wykonanych ze stali klasy A-I. Jaką łączną masę mają pręty, jeśli masa jednego metra pręta o średnicy Ø14 wynosi 1,21 kg?
A. 16,94 kg
B. 4,84 kg
C. 96,80 kg
D. 560,00 kg
Wykonywanie robót murarskich …
Wypełnienie płyty ceglanej między stalowymi belkami, przedstawionej na rysunku, wykonuje się w stropie
A. Kleina typu ciężkiego.
B. Akermana.
C. DZ-3.
D. Kleina typu lekkiego.
Wykonywanie robót zbrojarskic…
Możliwość gięcia prętów zbrojeniowych przy użyciu giętarki ręcznej występuje, gdy średnica prętów nie przekracza
A. 10 mm
B. 20 mm
C. 12 mm
D. 16 mm
Organizacja i kontrola robót …
Które z przedstawionych narzędzi służy do dociskania tapet we wklęsłym narożniku ściany?
A. B.
B. C.
C. D.
D. A.
Wykonywanie robót murarskich …
Zgodnie z zasadami przedmiarowania robót murarskich od powierzchni ścian należy odjąć powierzchnie otworów większych od 0,5 m2. Oblicz powierzchnię ścian działowych przedstawionego na rysunku pomieszczenia, jeżeli jego wysokość wynosi 2,8 m.
A. 12,04 m2
B. 10,44 m2
C. 14,46 m2
D. 19,54 m2
Organizacja i kontrola robót …
Przedstawiony na rysunku sprzęt indywidualnej ochrony pracowników pracujących na wysokościach to
A. linka bezpieczeństwa.
B. szelki bezpieczeństwa.
C. urządzenie samoblokujące.
D. amortyzator spadania.
Wykonywanie robót zbrojarskic…
Ilość pracy giętarki potrzebna do przygotowania 1 tony prętów zbrojeniowych ze stali żebrowanej dla konstrukcji monolitycznej wynosi 5,40 m-g. Jak obliczyć koszt pracy giętarki przy gięciu prętów zbrojeniowych ważących 500 kg, jeśli cena 1 m-g to 5 zł?
A. 10,8 zł
B. 54,0 zł
C. 27,0 zł
D. 13,5 zł
Wykonywanie robót murarskich …
Aby zbudować murowane ścianki działowe o grubości do 12 cm i jak najmniejszym ciężarze objętościowym, należy zastosować cegłę
A. silikatową pełną
B. klinkierową
C. dziurawki
D. ceramicznej pełnej
Wykonywanie robót murarskich …
Na zdjęciu przedstawiono uszkodzenie warstwy zbrojącej (rozerwanie siatki) i warstwy izolacyjnej na elewacji budynku. Aby rozpocząć naprawę tego uszkodzenia, należy
A. wyciąć siatkę i tynk na powierzchni całej ściany, na której znajduje się uszkodzenie.
B. okleić taśmą papierową miejsce uszkodzenia.
C. wyciąć uszkodzony fragment ocieplenia i usunąć tynk wokół wyciętego fragmentu pasem o szerokości 10 cm.
D. przykleić fragment rozerwanej siatki do podłoża i uzupełnić fragment uszkodzonego styropianu.
Organizacja i kontrola robót …
Zarządzanie terenem budowy powinno przebiegać w ustalonej sekwencji. Pierwszym zadaniem przed rozpoczęciem prac budowlanych powinno być
A. ogrodzenie terenu budowy i zamontowanie tablicy informacyjnej
B. wykonanie wykopów pod fundamenty
C. przygotowanie pomieszczeń dla kierownictwa budowy
D. doprowadzenie wody oraz energii elektrycznej na teren budowy
Organizacja i kontrola robót …
Koszty robocizny na budowę stropu Teriva wynoszą 142,00 r-g/100 m2. Ile ośmiogodzinnych dni roboczych będzie potrzebnych trzem pracownikom do wykonania 120 m2 takiego stropu?
A. 8 dni
B. 24 dni
C. 21 dni
D. 7 dni
Organizacja i kontrola robót …
Na podstawie danych zawartych w tablicy 0521 oblicz, ile materiałów potrzeba do wykonania uzupełnienia 40 m2 pokrycia z gontów przy kryciu pojedynczym.
A. Gonty - 1,0 m3, gwoździe - 8,0 kg
B. Gonty - 12,0 m3, gwoździe - 1,6 kg
C. Gonty - 1,6 m3, gwoździe - 12,0 kg
D. Gonty - 8,0 m3, gwoździe - 1,0 kg
Wykonywanie robót murarskich …
W celu skonstruowania jednowarstwowych ścian zewnętrznych, ze względu na potrzebę osiągnięcia właściwej izolacji cieplnej, najczęściej wykorzystuje się
A. cegły ceramiczne pełne lub bloczki wykonane z betonu kruszywowego
B. bloczki z betonu komórkowego lub pustaki ceramiczne poryzowane
C. cegły ceramiczne klinkierowe bądź cegły ceramiczne dziurawki
D. bloczki silikatowe bądź płyty gipsowo-kartonowe
Wykonywanie robót murarskich …
Przed przystąpieniem do naprawy tynku, który jest odparzony i silnie zawilgocony, co należy zrobić?
A. osuszyć miejsca zawilgocone oraz odparzone i zagruntować je emulsją gruntującą
B. skuć tynk w miejscach zawilgoconych oraz odparzonych i osuszyć mur
C. pokryć całą powierzchnię tynku mleczkiem cementowym
D. pokryć całą powierzchnię tynku preparatem hydrofobowym
Organizacja i kontrola robót …
Przygotowanie dokumentacji dotyczącej bezpieczeństwa oraz ochrony zdrowia, uwzględniając specyfikę planowanego obiektu budowlanego, stanowi obowiązek
A. projektanta
B. kierownika budowy
C. inspektora nadzoru inwestorskiego
D. inwestora
Organizacja i kontrola robót …
Osobą, która ponosi odpowiedzialność za organizację prac budowlanych, przygotowanie planu bezpieczeństwa i ochrony zdrowia oraz prawidłowy przebieg robót, jest
A. kierownik budowy
B. majster budowy
C. inwestor
D. inspektor nadzoru budowlanego
Organizacja i kontrola robót …
Na podstawie ustalonego harmonogramu prac, do mechanicznego usunięcia nawierzchni bitumicznej o grubości 10 cm i powierzchni 1000 m2 zaplanowano pięć dni roboczych po 8 godzin. Oblicz, ile robotników będzie potrzebnych do wykonania rozbiórki w wymaganym czasie, mając na uwadze, że jednostkowe koszty robocizny wynoszą 0,06 r-g/m2.
A. 8 robotników
B. 15 robotników
C. 2 robotników
D. 3 robotników
Organizacja i kontrola robót …
Na podstawie danych zamieszczonych w tabelicy z KNR oblicz, ile należy zamówić żwiru wielofrakcyjnego do wykonania mieszanki betonowej niezbędnej do zabetonowania w stropie 5 otworów o powierzchni 0,15 m2 i głębokości 15 cm każdy.
A. 0,014 m3
B. 0,024 m3
C. 0,160 m3
D. 0,095 m3
Wykonywanie robót murarskich …
Gąbkowanie gipsowego tynku, które polega na nawilżeniu tynku rozproszonym strumieniem wody oraz wygładzaniu pacą gąbkową, jest przeprowadzane w celu
A. wstępnego wyrównania nawierzchni tynku
B. przygotowania powierzchni do finalnego wygładzenia
C. usunięcia nadmiaru drobnoziarnistego kruszywa
D. zebrania nadmiaru zaprawy
Wykonywanie robót murarskich …
Tynk III kategorii powszechny to
A. narzut jedno- lub dwu-warstwowy wygładzany pacą
B. narzut o jednej warstwie, wyrównany kielnią
C. tynk trójwarstwowy wygładzony pacą pokrytą filcem
D. tynk trójwarstwowy zatarty packą na gładko
Wykonywanie robót murarskich …
Ściana gotowa w systemie Thermomur jest zbudowana z 5 cm warstwy styropianu oraz
A. 15 cm betonu i 10 cm styropianu
B. 15 cm betonu i 5 cm styropianu
C. 20 cm betonu i 5 cm styropianu
D. 10 cm betonu i 5 cm styropianu
Organizacja i kontrola robót …
Na rysunku przedstawiono schody drewniane z podnóżkami
A. osadzonymi w gniazdach wyciętych w belce policzkowej.
B. wsuwanymi w wycięcia w belce policzkowej od dołu.
C. podwieszonymi do belki policzkowej.
D. nakładanymi na wycięcia w belce policzkowej.
Montaż konstrukcji budowlanych

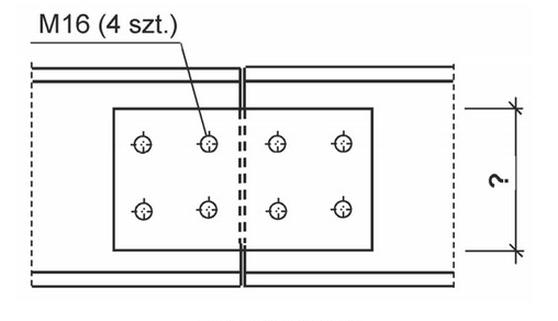

Na podstawie informacji zawartej w tabeli wskaż średnicę, którą powinny mieć otwory na śruby M20, niezbędne do wykonania połączenia śrubowego zwykłego.
| Średnica otworu do powinna być większa od średnicy trzpienia śruby d o luz Δ: | |
|---|---|
| −Δ = 1 mm dla d ≤ 14 mm | do = d + 1 mm |
| −Δ = 2 mm dla d = 16÷24 mm | do = d + 2 mm |
| −Δ = 3 mm dla d = 27÷ 44 mm | do = d + 3 mm |
A. 19 mm
B. 23 mm
C. 20 mm
D. 22 mm
