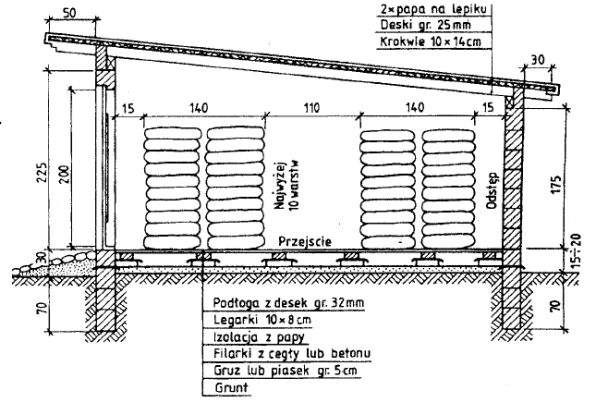

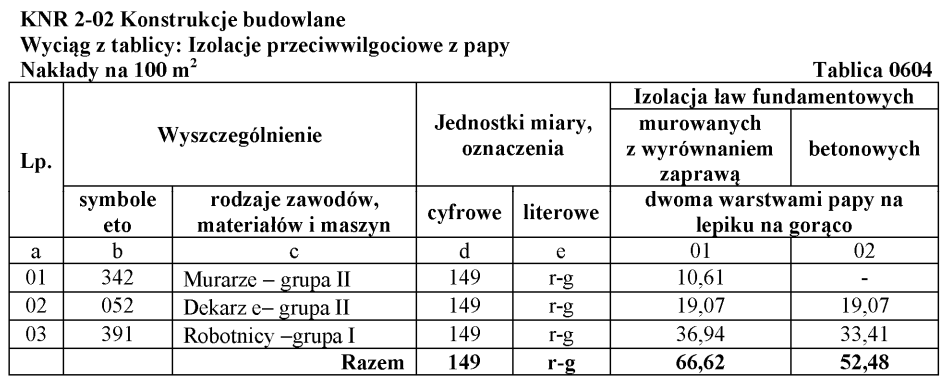

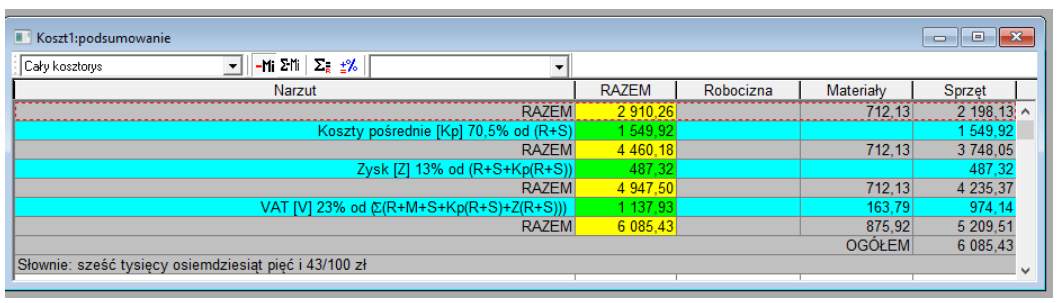

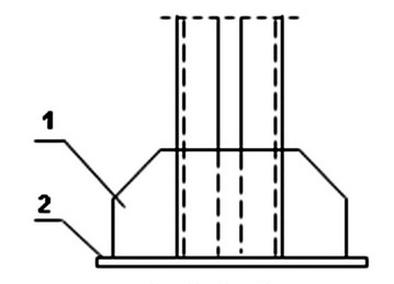

| Specyfikacja techniczna wykonania i odbioru robót zbrojarskich (fragment) | |
|---|---|
| 5.10 | Czyszczenie zbrojenia |
| – | zbrojenie powinno być oczyszczone, aby zapewnić dobrą współpracę (przyczepność) betonu i stali w konstrukcji; |
| – | należy usunąć z powierzchni prętów zanieczyszczenia gruntem, smarami, farbą olejną itp., a także łuszczącą się rdzę (nie każdy nalot rdzy nie jest szkodliwy); |
| – | pręty zbrojenia zatłuszczone lub zabrudzone farbą olejną można opalać lampami benzynowymi lub czyścić preparatami rozpuszczającymi tłuszcze; |
| – | stal narażoną na chwilowy działanie słonej wody, należy zmyć wodą słodką; |
| – | stal pokrytą łuszczącą się rdzą oczyszcza się szczotkami drucianymi ręcznie lub mechanicznie lub też przez piaskowanie; |
| – | stal zabrudzoną gruntem lub wyschniętym betonem należy oczyścić poprzez zmycie strumieniem wody; |
| – | pręty oblodzone odmraża się strumieniem ciepłej wody. |
| Po oczyszczeniu należy sprawdzić wymiary przekroju poprzecznego prętów. Możliwe są również inne sposoby czyszczenia stali zbrojeniowej akceptowane przez Inspektora nadzoru. | |
| Wartości współczynnika obciążenia dla obciążeń stałych i ciężaru gruntu | ||
|---|---|---|
| Lp. | Nazwa konstrukcji i gruntu | γf |
| 1 | Konstrukcje betonowe, żelbetowe, kamienne, murowe, metalowe i drewniane | 1,1 |
| 2 | Konstrukcje i wyroby z betonów lekkich, izolacyjne, warstwy wyrównujące i wykończeniowe – wykonane w warunkach fabrycznych – wykonane na placu budowy | 1,2 1,3 |
| 3 | Grunty rodzime | 1,1 |
| 4 | Grunty nasypowe | 1,2 |
| Szczegółowa Specyfikacja Techniczna SST B 02.00 (wyciąg) | |
| 45440000-3 Tynkowanie | |
| 5.1.1 Tynki | |
| 5.1.1.2 Przygotowanie podłoży | |
| Bezpośrednio przed tynkowaniem podłoże należy oczyścić z kurzu szczotkami oraz usunąć plamy z rdzy i substancji tłustych. Plamy z substancji tłustych można usunąć przez zmycie 10% roztworem szarego mydła lub wypalenie lampą benzynową. Nadmiernie suchą powierzchnię podłoża należy zwilżyć wodą. | |
| Tynk trójwarstwowy powinien być wykonany z obrzutki, narzutu i gładzi. Narzut tynków wewnętrznych należy wykonać według pasów i listew kierunkowych. Gładź należy nanosić po związaniu warstwy narzutu, lecz przed jej stwardnieniem. Podczas zacierania warstwa gładzi powinna być mocno dociskana do warstwy narzutu. |
| Warunki techniczne wykonania i odbioru robót zbrojarsich (fragment) | |
| […] | |
| – | Dopuszczalna wielkość miejscowego wykrzywienia wynosi ±4 mm, prostopadle od teoretycznej osi. |
| – | Dopuszczalna różnica długości pręta, liczoną wzdłuż osi od odgięcia do odgięcia w stosunku do podanych na rysunku, wynosi ±10 mm. |
| – | Dopuszczalne odchylenie strzemion od linii prostopadłej do zbrojenia podłużnego wynosi 3%. |
| – | Różnice w rozstawie strzemion nie powinny przekraczać 2 cm. |
| – | Różnica w wymiarach oczek siatki nie powinna przekraczać 3 mm. |
| – | Dopuszczalna różnica w wykonaniu siatki na jej długości wynosi ±25 mm. |
| – | Liczba uszkodzonych skrzyżowań w dostarczanych na budowę siatkach nie powinna przekraczać 20% w stosunku do wszystkich skrzyżowań w siatce. |
| – | Liczba uszkodzonych skrzyżowań na jednym pręcie nie może przekraczać 25% ogólnej ich liczby na tym pręcie. |
| – | Różnice w rozstawie między prętami głównymi w belkach nie powinny przekraczać 0,5 cm. |
| […] | |
| Słupy i filary międzyokienne z cegieł budowlanych pełnych | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Nakłady na 1 m | Tabela 0124 (fragment) | ||||||||
| Lp. | Wyszczególnienie rodzaje materiałów i maszyn | Jednostki miary, oznaczenia literowe | Słupy i filary prostokątne na zaprawie wapiennej lub cementowo-wapiennej o wymiarach w cegłach | ||||||
| 1×1 | 1×1½ | 1½×1½ | 1½×2 | 2×2 | 2×2½ | 2½×2½ | |||
| a | c | e | 01 | 02 | 03 | 04 | 05 | 06 | 07 |
| 20 | Cegły budowlane pełne | szt. | 26,00 | 39,00 | 65,00 | 81,30 | 105,10 | 131,30 | 170,70 |
| 21 | Zaprawa | m³ | 0,014 | 0,023 | 0,037 | 0,049 | 0,069 | 0,087 | 0,098 |
| 70 | Wyciągi | m-g | 0,10 | 0,15 | 0,25 | 0,43 | 0,43 | 0,53 | 0,67 |
Instrukcja instalacji stropu Teriva (wyciąg)
Podpory montażowe
Podczas układania belek stropowych na placu budowy należy używać podpór montażowych rozmieszczonych w odstępach nieprzekraczających 2,0 m, tzn.:
– dla rozpiętości modularnej stropu l ≤ 4,0 m – 1 podpora
– dla rozpiętości modularnej stropu 4,0 m < l ≤ 6,0 m – 2 podpory
– dla rozpiętości modularnej stropu 6,0 m < l ≤ 8,0 m – 3 podpory
– dla rozpiętości modularnej stropu l > 8,0 m – 4 podpory
| Symbol podkładki | Średnica zbrojenia [mm] | Grubość otuliny betonu [mm] |
|---|---|---|
| 15/4-12 | 4 ÷ 12 | 15 |
| 20/4-12 | 4 ÷ 12 | 20 |
| 25/4-12 | 4 ÷ 12 | 25 |
| 30/4-12 | 4 ÷ 12 | 30 |
| 35/6-20 | 6 ÷ 20 | 35 |
| 40/6-20 | 6 ÷ 20 | 40 |
